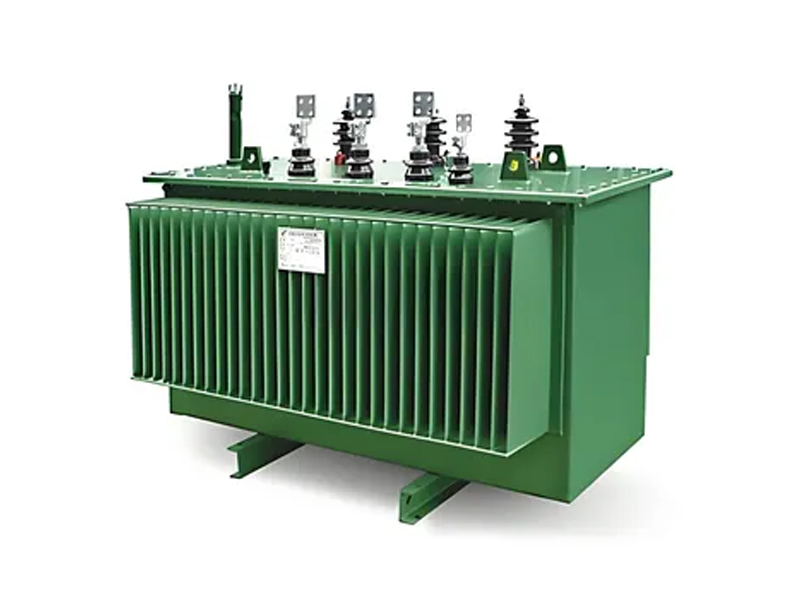

سه مرحله ساخت ترانسفورماتور: داستان پشت سیم پیچ، مونتاژ و آزمایش

در طرح بزرگ سیستم های قدرت مدرن، ترانسفورماتورها به عنوان "قلب" شبکه برق شناخته می شوند. در پست‌ها، پارک‌های صنعتی یا گوشه‌های شهر بی‌صدا می‌ایستد، اما مأموریت‌های اصلی تبدیل ولتاژ، انتقال نیرو و ایزوله‌سازی الکتریکی را بر عهده می‌گیرد. این رگ حیات نامرئی است که عملکرد جامعه مدرن را حفظ می کند. با این حال، تعداد کمی از مردم می دانند که روند تولد این "قلب" سنگین از ابتدا یک عملیات خط مونتاژ صنعتی ساده نیست، بلکه یک سفر طولانی است که ترکیبی از فیزیک دقیق، علم مواد و صنایع دستی فوق العاده است. در این خط تولید نامرئی، ظهور هر ترانسفورماتور مظهر خرد مهندسین بیشمار و عرق صنعتگران است. از در نظر گرفتن مکرر نقشه های طراحی تا پذیرش نهایی تحویل محصول نهایی، کل فرآیند تولید را می توان به شدت در سه حرکت هسته بهم پیوسته خلاصه کرد - "سیم پیچ، نصب و آزمایش". در پس این سه کلمه به ظاهر ساده، تلاش نهایی برای دقت میلی متری و تعهد بی صدا چندین دهه به ایمنی نیرو نهفته است.

قسمت اول: سیم پیچ - تولد "عصب" ترانسفورماتور

اگر ترانسفورماتور با بدن انسان مقایسه شود، سیم پیچ ها "شبکه عصبی" آن هستند. این مرحله روح کل فرآیند ساخت است و عملکرد و عمر آینده ترانسفورماتور را تعیین می کند.

در کارگاه تصفیه با دما و رطوبت ثابت، کارگران فنی در حال کار با ماشین آلات سیم پیچ عظیم هستند. مواد اولیه در دست آنها مفتول های مسی معمولی نیست، بلکه مفتول های مسی مسطح یا نوارهای فویلی است که مخصوص عایق کاری شده اند. هر لایه سیم پیچی مستلزم قرار دادن کاغذ عایق با استحکام بالا یا فیلم عایق بین سیم ها است که مانند پوشاندن لایه هایی از "لباس محافظ" قوی برای "اعصاب" است.

سیم پیچی: قیطاندن دقیق تبدیل الکترومغناطیسی

راز اصلی فرآیند سیم پیچ "محکم، یکنواخت و دقیق" است:

• "Sight": هر چرخش سیم پیچ باید بدون ایجاد شکاف محکم شود، که مستقیماً بر راندمان تبدیل توان در آینده تأثیر می گذارد.
• «حتی»: توزیع مواد عایق باید کاملاً یکنواخت باشد. هر نقطه ضعفی ممکن است به خطری پنهان برای شکست در آینده تبدیل شود.
• "دقیق": اندازه هندسی و تعداد دور سیم پیچ باید به میلی متر و دهم پیچ دقیق باشد.

سیم پیچ سیم پیچ ترانسفورماتور هسته مطلق تبدیل انرژی الکترومغناطیسی و "روح" است که عملکرد تجهیزات را تعیین می کند. کیفیت فرآیند سیم پیچی به طور مستقیم عملکرد الکتریکی، مقاومت در برابر اتصال کوتاه و قابلیت اطمینان عملیات طولانی مدت و عمر ترانسفورماتور را تعیین می کند. این به هیچ وجه یک اقدام ساده "پیچ پیچ" نیست، بلکه یک بازی عمیق با خواص فیزیکی الکترومغناطیسی است. این یک آزمون مضاعف برای صبر و مهارت های صنعتگر است.

با قدم زدن به کارگاه سیم پیچ بزرگ، دستگاه سیم پیچ بزرگ به آرامی در میان صدای کم زمزمه می چرخد. سیم های مسی با خلوص بالا لایه به لایه بر روی اسکلت عایق دقیق به صورت منظم چیده می شوند. برای ترانسفورماتورهای فرکانس بالا یا خاص، الزامات فرآیند دقیق تر است. به منظور غلبه بر "اثر پوست" و "اثر مجاورت" تحت جریان فرکانس بالا (یعنی جریان به سمت سطح هادی جریان می یابد و منجر به افزایش مقاومت و گرمایش می شود)، صنعتگران اغلب نیاز دارند از سیم لیتز که توسط رشته های متعدد پیچ ​​خورده است استفاده کنند یا ضخامت فیزیکی هادی را به شدت کنترل کنند. در طول فرآیند سیم پیچی، کنترل کشش اولویت اصلی است: اگر کشش خیلی زیاد باشد، سیم را نازک می کند و حتی لایه رنگ عایق را روی سطح آن از بین می برد. اگر کشش خیلی کوچک باشد، سیم پیچ شل و تغییر شکل می یابد، که نه تنها بر راندمان هدایت حرارتی تأثیر می گذارد، بلکه منجر به کاهش مقاومت مکانیکی تحت تأثیر نیروی الکترومغناطیسی می شود.

به منظور کاهش اندوکتانس نشتی و دستیابی به راندمان کوپلینگ مغناطیسی بهتر، ترانسفورماتورهای مدرن اغلب از "روش سیم پیچی درهم" یا "روش سیم پیچی ساندویچی" استفاده می کنند، یعنی سیم پیچ اولیه به دو قسمت تقسیم می شود و سیم پیچ ثانویه به طور هوشمندانه ای در وسط قرار می گیرد. علاوه بر این، به منظور سرکوب تداخل نویز حالت مشترک با فرکانس بالا به تجهیزات جانبی، گاهی اوقات یک لایه محافظ فویل مسی بین دو طرف اولیه و ثانویه اضافه می شود تا با خیال راحت جریان تداخل را به سیم زمین بازگرداند. پس از زخم شدن هر لایه، لازم است نوار پلی‌آمید مقاوم در برابر درجه حرارت بالا یا کاغذ عایق کامپوزیت DMD گذاشته شود، که نه تنها یک جداسازی فیزیکی بین لایه‌ها، بلکه یک خط دفاعی کلیدی برای عایق الکتریکی است. درست مانند صنعتگر بزرگ Zhang Guoyun، هنگامی که با هزاران اتصال لحیم کاری دقیق و ده ها هزار متر سیم در ترانسفورماتور مبدل UHV روبرو می شود، باید به یک جفت دست ماهر و یک چکش چرمی مخصوص برای کنترل دقیق تحمل هندسی سیم پیچ با وزن ده ها تن به اضافه یا منهای 1 میلی متر تکیه کند. این نه تنها یک چالش شدید برای قدرت بدنی است، بلکه تفسیر نهایی کلمه "ذکاوت" است.

قسمت دوم: مونتاژ - ساخت "بدن و استخوان" ترانسفورماتور

اگر سیم پیچ "اعصاب" را به ترانسفورماتور می دهد، مونتاژ برای ایجاد "بدن و استخوان" آن است. این فرآیند هسته، سیم پیچ ها و سایر اجزا را در یک کل ارگانیک مونتاژ می کند.

• مونتاژ هسته:هسته ترانسفورماتور از ورق های فولادی سیلیکونی روی هم به نازکی کاغذ تشکیل شده است. سطح این ورق های فولادی سیلیکونی با پوشش عایق مخصوص برای کاهش تلفات جریان گردابی پوشانده شده است. کارگران هزاران ورق فولادی سیلیکونی را دقیقاً مانند یک پازل روی هم می چینند. هر قطعه باید در جهت صحیح و دارای اتصالات محکم باشد. پس از اتمام، از یک دستگاه هیدرولیک عظیم برای اعمال ده ها تن فشار استفاده می شود تا اطمینان حاصل شود که هسته آهنی محکم است و هیچ شکافی ندارد.

• مجموعه سیم پیچ:سیم پیچ زخم را با دقت روی ستون هسته آهنی قرار دهید. این فرآیند به تکنیک های بلند کردن دقیق و تجربه گسترده نیاز دارد زیرا عایق سیم پیچ بسیار شکننده است و هرگونه خراش ممکن است باعث اتصال کوتاه در عملیات آینده شود.

• نصب مخزن روغن و لوازم جانبی:برای ترانسفورماتورهای روغنی، مرحله بعدی جوشکاری و مونتاژ مخزن روغن است. مخزن روغن نه تنها یک ظرف، بلکه "رادیاتور" ترانسفورماتور است. مخازن روغن ترانسفورماتور مدرن با گذرگاه های پیچیده روغن در داخل طراحی شده اند که می تواند روغن ترانسفورماتور را به گردش موثر و دفع گرما هدایت کند. در نهایت لوازم جانبی مختلفی مانند بوشینگ، محافظ روغن، دستگاه خنک کننده و رله های محافظ را نصب کنید.

پس از اتمام مونتاژ، ترانسفورماتور تحت یک "تعمید" مهم - درمان عایق قرار می گیرد. خواه ریخته‌گری خلاء رزین اپوکسی برای ترانسفورماتورهای نوع خشک یا اشباع تحت فشار خلاء (VPI) برای ترانسفورماتورهای غوطه‌ور در روغن، هدف اصلی حذف کامل رطوبت و حباب‌های هوا در داخل کویل‌ها است. در یک محیط خلاء بالا، رنگ عایق یا روغن ترانسفورماتور می تواند به هر شکاف کوچک نفوذ کند و پس از عمل آوری یک لایه محافظ قوی و متراکم تشکیل دهد. این نه تنها رسانایی حرارتی تجهیزات را تا حد زیادی افزایش می دهد و گرمای داخلی را به طور موثر به سطح هدایت می کند، بلکه به طور موثر رطوبت و اکسیژن را از بیرون جدا می کند، از پیری و تخریب مواد عایق در طول کارکرد طولانی مدت جلوگیری می کند و تضمین می کند که ترانسفورماتور در طول چندین دهه کار خود جامد از سنگ است.

مدیر کارگاه مونتاژ به ما گفت: فرآیند مونتاژ هم آزمایش قدرت بدنی و هم قدرت ذهنی است، بدنه ترانسفورماتورهای سایز متوسط ​​ده ها تن وزن دارد، اما دقت عملیاتی ما به سطوح میلی متری می رسد، مخصوصاً وقتی سیم پیچ ها در هسته آهنی وارد می شوند، درک قدرت و احساسی که هر دو را می طلبد برای افراد عادی دشوار است.

بخش سوم: آزمایش - صدور "گواهی سلامت" به ترانسفورماتور

پس از دو مرحله اول، یک ترانسفورماتور شروع به شکل گیری کرده است، اما اینکه آیا "سالم و واجد شرایط" است و قادر به عملکرد پایدار برای دهه های آینده است، باید از طریق آزمایش های دقیق تأیید شود. این مرحله را می توان معاینه فیزیکی جامع ترانسفورماتور و صدور «گواهی سلامت» دانست.

هنگامی که ترانسفورماتور در نهایت از خط مونتاژ خارج می شود و ظاهر آن شروع به شکل گیری می کند، واقعاً "تمام" نشده است. قبل از اینکه به کاربران تحویل داده شود و به شبکه برق متصل شود، باید یک سری آزمایش های شبیه سازی تقریبا بی رحمانه را پشت سر بگذارد. این آخرین فصل از "سه مرحله" ساخت - آزمایش است. این پیوند آخرین مانع برای کیفیت محصول و مستقیم ترین تأیید تئوری طراحی است.

آزمایش روتین یک معاینه فیزیکی اولیه است:

• نسبت تبدیل و تست قطبیت: بررسی کنید که آیا ترانسفورماتور می تواند ولتاژ صحیح را "تغییر دهد"
• تست مقاومت DC: بررسی کنید که آیا "عیب های پنهان" مانند سیم های شکسته و کنتاکت های ضعیف در داخل سیم پیچ وجود دارد یا خیر.
• تست مقاومت عایق: ارزیابی سلامت "سیستم عایق" ترانسفورماتور
• تست های بی بار و بار: اندازه گیری "سطح مصرف انرژی" و "بازده کاری" ترانسفورماتور

آزمایش های ویژه عبارتند از سی تی اسکن عمقی:

+  تست ولتاژ مقاومت القایی و تخلیه جزئی: این یکی از حیاتی‌ترین آزمایش‌ها است. در شرایط چند برابر بیشتر از ولتاژ نامی، ده‌ها دقیقه دوام می‌آورد و در همان زمان، از یک سنسور حساس برای نظارت بر اینکه آیا صدای "خرس" تخلیه جزئی در داخل ترانسفورماتور وجود دارد یا خیر استفاده می‌شود. هر سیگنال تخلیه غیر طبیعی به این معنی است که یک خطر پنهان در سیستم عایق وجود دارد

+  ضربه صاعقه و آزمایش ضربه عملکرد: شبیه سازی برخورد صاعقه طبیعی و خطاهای شبکه برق روی ترانسفورماتور برای آزمایش "مقاومت فشار" آن

+  تست افزایش دما: اجازه دهید ترانسفورماتور برای مدت طولانی تحت بار نامی کار کند و دمای هر قسمت را اندازه گیری کنید تا مطمئن شوید که تحت شدیدترین شرایط "بیش از حد" گرم نمی شود.

زبان مشترک پشت سه مرحله: لاغر و نبوغ

در کل فرآیند "سیم پیچ، مونتاژ و آزمایش" مدیریت ناب صنعت مدرن و هوشمندی ساخت سنتی است.

در کارخانه ترانسفورماتور امروزی، هر فرآیند دارای یک دستورالعمل عملیاتی استاندارد است و هر پارامتر کلیدی در زمان واقعی ثبت می شود و در MES (سیستم اجرای ساخت) بارگذاری می شود و به قابلیت ردیابی کامل فرآیند دست می یابد. با اسکن کد QR روی ترانسفورماتور، می توانید "پروفایل چرخه عمر کامل" آن را مشاهده کنید - که از ورق های فولادی سیلیکونی استفاده شده است، سیم پیچ ها و هر نقطه داده در طول آزمایش.

اما در عین حال تجربه و قضاوت استادان قدیمی همچنان بی بدیل است. احساس در طول سیم پیچی، قضاوت فضایی در هنگام مونتاژ، و تجزیه و تحلیل علل ناهنجاری های تست. این "دانش های ضمنی" که نمی توانند به طور کامل مدون شوند، همچنان کلید تولید ترانسفورماتورهای با کیفیت هستند.

از کارگاه تا شبکه

ترانسفورماتورهایی که سه مرحله "سیم پیچ، نصب و تست" را طی کرده و تمامی تست ها را گذرانده باشند با دقت تمیز، رنگ آمیزی و بسته بندی شده و آماده ارسال به تمام نقاط کشور و حتی خارج از کشور خواهند بود. آنها در پست مستقر می شوند، به شبکه برق متصل می شوند و برای چندین دهه در سکوت شروع به نگهبانی می کنند.

وقتی از برق پایدار و قابل اطمینان لذت می بریم، کمتر کسی فکر می کند که "سفر" آرام هر کیلووات ساعت برق با آن فرآیندهای دقیق و دقیق در کارگاه ساخت ترانسفورماتور آغاز می شود. سیم پیچی، نصب و آزمایش - پشت این سه کلمه ساده، انباشته شدن جزئیات بی شماری از فرآیند، ترکیبی از ساخت دقیق و آزمایش دقیق، و تداوم کیفیت توسط نسل های تولید کننده ترانسفورماتور وجود دارد.

در این عصر اتکای فزاینده به الکتریسیته، «فرایند سه مرحله‌ای» تولید ترانسفورماتور به تکامل خود ادامه خواهد داد و عناصر جدید هوشمندتر و سبزتری را در خود جای می‌دهد، اما هدف اصلی دقت، قابلیت اطمینان و ایمنی هرگز تغییر نخواهد کرد. زیرا هر ترانسفورماتور نه تنها جریان و ولتاژ، بلکه نور و قدرت جامعه مدرن را نیز حمل می کند.
