واحد اصلی حلقه عایق گاز دوستدار محیط زیست HB-12

Ceho یک تولید کننده در چین است و شما می توانید واحد اصلی حلقه عایق گاز دوستدار محیط زیست HB-12 ما را با اطمینان خریداری کنید. و ما بهترین خدمات پس از فروش و تحویل به موقع را به شما ارائه خواهیم داد. این واحد اصلی رینگ مجموعه کاملی از دستگاه توزیع برق 12 کیلو ولت، سه فاز AC 50 هرتز، سیستم تک باس و سیستم تک باس است.

ارسال استعلام

توضیحات محصول

واحد اصلی حلقه عایق گاز دوستدار محیط زیست HB-12 مجموعه کاملی از تجهیزات توزیع با ولتاژ 12 کیلوولت، AC سه فاز 50 هرتز، تک شینه و سیستم مقطع تک شینه می باشد. دارای ساختار ساده، عملکرد انعطاف پذیر، قفل قابل اعتماد و نصب راحت است. به کاربران مختلف می توان راه حل های فنی رضایت بخشی برای کاربردهای مختلف ارائه داد. با استفاده از فناوری حسگر، فناوری کنترل خودکار و فناوری اطلاعات، همراه با عملکرد فنی پیشرفته و راه حل های مونتاژ ساده و انعطاف پذیر، می تواند نیازهای دائمی در حال تغییر بازار را برآورده کند و برای نیازهای هوشمند شبکه های برق مناسب است.

واحد اصلی حلقه عایق گاز دوستدار محیط زیست HB-12 برای شبکه های حلقه کابلی صنعتی و عمرانی و پروژه های پایانه شبکه توزیع قابل استفاده است. در مورد دریافت و توزیع انرژی الکتریکی، به ویژه برای توزیع برق در مناطق مسکونی شهری، پست‌های فرعی کوچک، دفاتر سوئیچ، جعبه‌های انشعاب کابل، پست‌های جعبه‌ای، شرکت‌های صنعتی و معدنی، مراکز خرید، فرودگاه‌ها، متروها، تولید برق بادی، بیمارستان‌ها، اماکن ورزشی، راه‌آهن، تونل‌ها و مکان‌های دیگر مناسب است.

شرایط خدمات

دمای هوای محیط: -40℃-+50℃

رطوبت: حداکثر میانگین مقدار نسبی روزانه<95%،ماهانه<90%

ارتفاع: ≤4000 متر

مقاومت لرزه ای: 8 درجه

استفاده در شرایط خاص قابل مذاکره است

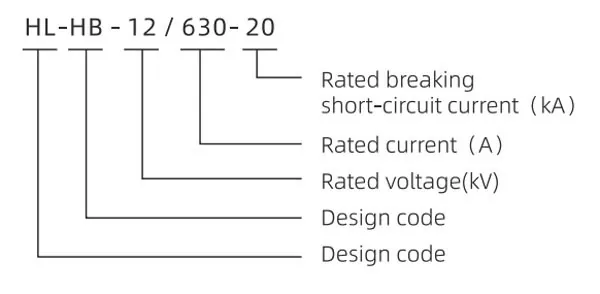

مدل

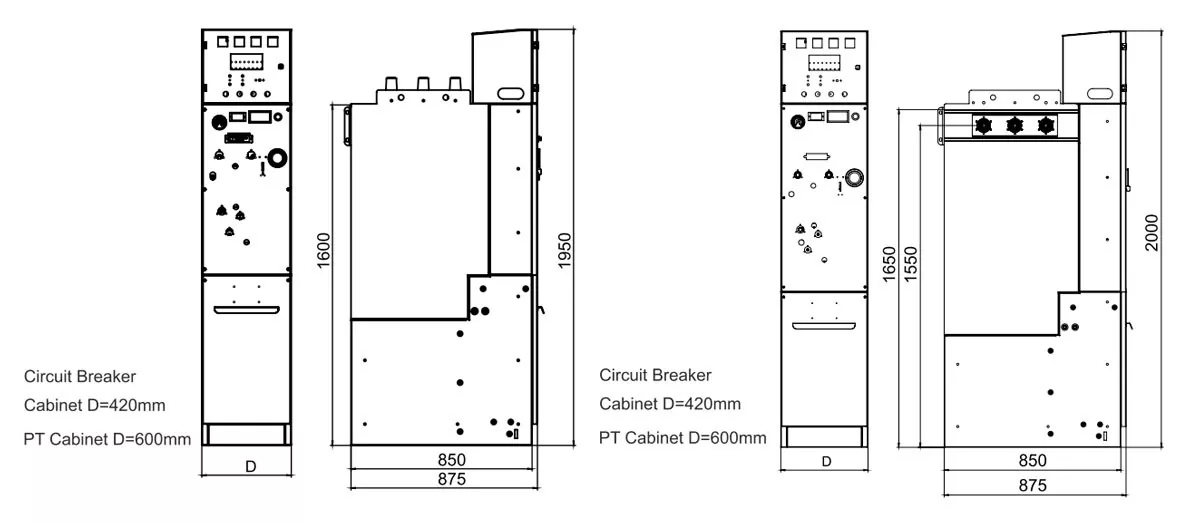

ابعاد کلید

اندازه کابینت (W×D×H)	کابینت قطع کننده مدار	کابینت اتصال کابل	کابینت PT
گسترش بالا	420×850×1950	420×850×1950	600×850×1950
گسترش جانبی	420×850×2000	420×850×2000	600×850×1950

پارامتر فنی

پارامترهای فنی اصلی RMU عایق شده با گاز محیطی

ولتاژ نامی	کیلوولت	12
جریان نامی	A	630
روش خاموش کردن قوس		لوله سوئیچ خلاء
روش عایق کاری		هوای خالص یا نیتروژن
جریان قطعی اتصال کوتاه نامی	کیلوولت	20
زمان های قطعی اتصال کوتاه نامی	بار	30
جریان بسته شدن اتصال کوتاه نامی (پیک)	کیلوولت	50
جریان مقاومت کوتاه مدت 3 ثانیه (rms)	را	20 (مدار اصلی)، 17، 4 (مدار زمین)
حداکثر جریان مقاومتی نامی	را	50 (مدار اصلی)، 43، 5 (مدار زمین)
ولتاژ تحمل فرکانس برق (1 دقیقه)	کیلوولت	42 (فاز به زمین، فاز به فاز)، 48 (شکستن)
ضربه رعد و برق مقاومت در برابر ولتاژ	کیلوولت	75 (فاز به زمین، فاز به فاز)، 85 (شکستن)
ترشح جزئی	کامپیوتر	≤20
توالی رتبه ای از عملیات vcbs		O-0.3s-co-180s-co
در برابر خطاهای قوس داخلی مقاومت می کند	KA\S	20/0.5
عمر مکانیکی	بار	10000 (VCB) 3000 (سوئیچ جداکننده، کلید ارت)
مقاومت مدار اصلی هر فاز	mΩ	120
سوئیچ ارت نامی جریان ایجاد اتصال کوتاه (مقدار اوج)	را	43، 5
زمان بسته شدن کلید ارت	بار	2
درجه حفاظت	MPa	IP67 (جعبه گاز)، IP4X (قاب بدنه)
فشار نامی گاز (فشار گیج)	MPa	0.02
حداقل فشار گاز عملیاتی	0/0	0
نرخ نشت سالانه رتبه بندی شده	ppm	0.01
میزان رطوبت در جعبه هوا	کیلوولت	≤150
ولتاژ تحمل فرکانس برق مدار کمکی (1 دقیقه)		2

پارامتر فنی اصلی قطع کننده مدار

ولتاژ نامی	12
جریان نامی	630
جریان قطع نامی اتصال کوتاه	20
جریان بسته شدن اتصال کوتاه نامی (پیک)	50
جریان مقاومت کوتاه مدت 3 ثانیه (rms)	20
حداکثر جریان مقاومتی نامی	50
توالی رتبه بندی شده از عملیات	O.-0.3s-C.O.-180s-C.O.
ولتاژ تحمل فرکانس برق (1 دقیقه)	42 (فاز به زمین، فاز به فاز)، 48 (شکستن)
ولتاژ مقاومت در برابر ضربه صاعقه (اوج)	75 (فاز به زمین، فاز به فاز)، 85 (شکستن)
ترشح جزئی	≤5
عمر مکانیکی	10000
مقاومت حلقه اصلی در هر فاز	≤110
فاصله تماس	9±1
تماس با فشار بیش از حد سفر	0±3، 5
تماس با فشار نهایی	100±1800 نیوتن
بازشو سه فاز (فازهای مختلف)	≤1
زمان جهش بسته شدن تماس	≤2
زمان بسته شدن	≤70
زمان افتتاحیه	≤60
سرعت باز شدن متوسط	1.1 + 0.2
میانگین سرعت بسته شدن	0.8 + 0.2
تعداد نامی قطع جریان اتصال کوتاه	30
