پست پیش ساخته در فضای باز نوع اروپایی

پست پیش ساخته در فضای باز نوع اروپایی دارای طراحی یکپارچه سه در یک است که ترکیبی از تابلو برق فشار قوی، ترانسفورماتورها و تابلو برق ولتاژ پایین برای کامل بودن سیستم قوی است. حفاظت جامع ولتاژ بالا/کم عملکرد ایمن، قابل اعتماد و تعمیر و نگهداری ساده را تضمین می کند. دارای ردپای فشرده، کاهش سرمایه گذاری، چرخه تولید کوتاه، و تحرک آسان است. پیکربندی سیم کشی انعطاف پذیر؛ ساختار منحصر به فرد: محفظه پانل کامپوزیت لانه زنبوری دولایه عایق قوی، اتلاف گرما، تهویه، جذابیت زیبایی شناختی و امتیاز IP بالا را ارائه می دهد. مواد محفظه شامل فولاد ضد زنگ، آلیاژ تیتانیوم، آلیاژ آلومینیوم، فولاد نورد سرد و فولاد با پوشش رنگی است. پیکربندی های متعدد موجود: همه منظوره، به سبک ویلایی، فشرده و غیره. واحدهای اصلی حلقه فشار قوی را می توان به پایانه های اتوماسیون شبکه (FTU) برای تشخیص مطمئن اتصال کوتاه و خطاهای زمین تک فاز مجهز کرد. دارای قابلیت های "چهار راه دور" (کنترل از راه دور، اندازه گیری از راه دور، سیگنال دهی از راه دور، تنظیم از راه دور)، تسهیل ارتقاء اتوماسیون شبکه توزیع.

پارامترهای فنی

توجه: موارد 5 و 6 زمانی که ظرفیت ترانسفورماتور کمتر از 200 کیلو ولت آمپر باشد مورد نیاز نیست.

شرایط استفاده

کاربران در صورت سفارش باید اطلاعات زیر را ارائه دهند:

• ارتفاع: W 1000m;

• دمای محیط: ·25. (:~+40. (:;

• رطوبت نسبی: مقدار متوسط ​​روزانه بیش از 95٪ و مقدار میانگین ماهانه بیش از 90٪ نیست.

• سطح ضد لرزش: شتاب افقی 0.4m/s2، شتاب عمودی 0.15m/s2.

• لطفاً تأیید کنید که محل نصب از شوک شدید، آلودگی جدی و خوردگی شیمیایی متحمل نمی‌شود و گرد و غبار رسانا یا خطر انفجار وجود ندارد. اگر شرایط استفاده عادی را برآورده نمی‌کند، لطفاً برای راه‌حل با Ceho تماس بگیرید.

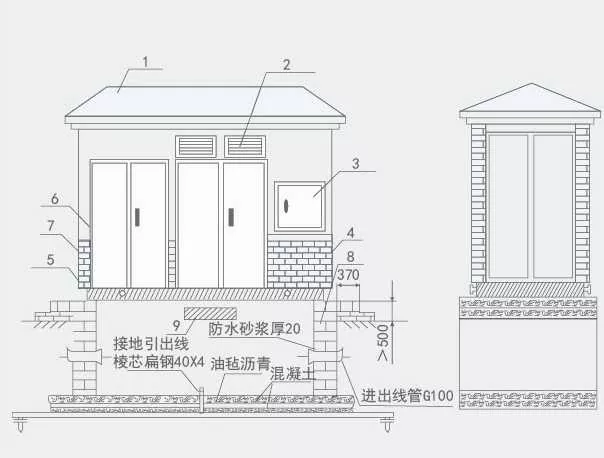

طراحی ابعاد نصب

1. سقف

2. پرده

3. جعبه اندازه گیری خارجی

4. حلقه بالابر

5. شاسی سفت و سخت

6. درب

7. نوار آجر، تقلید سطح دیوار آجری

8. فونداسیون بتنی

9. دریچه پی قبر

هنگام سفارش باید بدانید

در زمان سفارش باید اطلاعات زیر را ارائه دهید:

· مدل، ظرفیت، کمیت، رنگ و اندازه مورد نیاز، مواد پوسته.

· مدل ترانسفورماتور، عملکرد، حالت اتصال، محدوده ضربه زدن و الزامات امپدانس.

·طرح سیم کشی اولیه سمت ولتاژ بالا، مدل جزء، مشخصات و الزامات.

روغن ترانسفورماتور (25 #، 45 #، روغن نقطه اشتعال بالا)؛

· الزامات پیکربندی برای شبکه های هوشمند مدیریت برق یا شبکه های مدیریت دارایی.

· الزامات زیست محیطی برای استفاده.
