پست از پیش نصب شده باکس نوع آمریکایی

این پست از پیش نصب‌شده آمریکایی به انواع جعبه‌ای نیز مجهز به انواع دستگاه‌های ایمنی، از جمله سیستم اتصال زمین، دستگاه‌های حفاظت از خطا، و برق‌گیرها است که از عملکرد ایمن و مطمئن سیستم برق در همه زمان‌ها اطمینان می‌دهد. علاوه بر این، طراحی محصول بر سهولت نصب و بهره برداری تأکید دارد. اجزای از پیش مونتاژ شده آن شامل ترانسفورماتور، قطع کننده مدار و تابلو برق است که به طور موثر چرخه نصب را کوتاه می کند و هزینه های نیروی کار را کاهش می دهد. این پست همچنین مجهز به یک سیستم مانیتورینگ پیشرفته است که به اپراتورها اجازه می دهد تا از طریق یک اتاق کنترل مرکزی، سیستم قدرت را در زمان واقعی نظارت و مدیریت کنند. پست مدولار پیش ساخته به سبک آمریکایی راه حلی با کیفیت بالا برای کاربردهای صنعتی و تجاری است که نیازهای توزیع برق ایمن و قابل اعتماد را به شیوه ای مقرون به صرفه برآورده می کند.

پارامترهای فنی

● فیوز

سمت ولتاژ بالا پست پست جعبه‌ای از پیش نصب‌شده آمریکایی، فیوز حفاظتی پشتیبان و فیوز پلاگین را به‌صورت سری برای حفاظت از برد کامل استفاده می‌کند. فیوز القایی دوگانه می تواند حفاظت دوگانه برای جریان و دما ایجاد کند. در صورت سوختن، هسته فیوز را می توان به راحتی در محل تعویض کرد.

ساختار و توالی عملیات

1. طرح

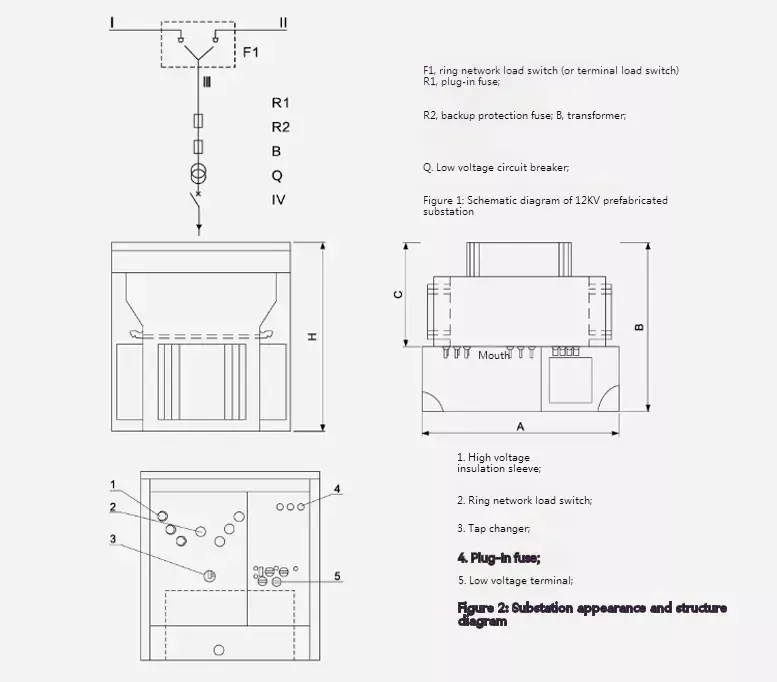

شکل و ساختار پست از پیش نصب شده باکس نوع آمریکایی در زیر نشان داده شده است. مخزن به مخزن فشار قوی بالایی و مخزن ترانسفورماتور پایین تقسیم می شود. این دو قسمت فقط به صورت الکتریکی به هم متصل هستند و روغن گردش نمی کند. در میان آنها خطوط "I" و "I" فیدرهای شبکه حلقه ای هستند، "ll" شاخه انشعاب ترانسفورماتور است و "V" خروجی کم است.

این پست را می توان برای سیستم منبع تغذیه شبکه حلقه و سیستم منبع تغذیه ترمینال استفاده کرد. تغذیه خط و شاخه "l III" توسط سوئیچ بار شبکه حلقه سوئیچ می شود. در عین حال، سمت ولتاژ بالا ترانسفورماتور مجهز به فیوز در انتهای ورودی است که می تواند از مدار انشعاب محافظت کند و از اتصال کوتاه خطای نمایشگر، اضافه ولتاژ و نصب بیش از حد دستگاه ها جلوگیری کند. صاعقه گیرها.و انتهای ولتاژ پایین ترانسفورماتور پس از عبور از آمپرمتر و مدارشکن فشار ضعیف خروجی می شود.

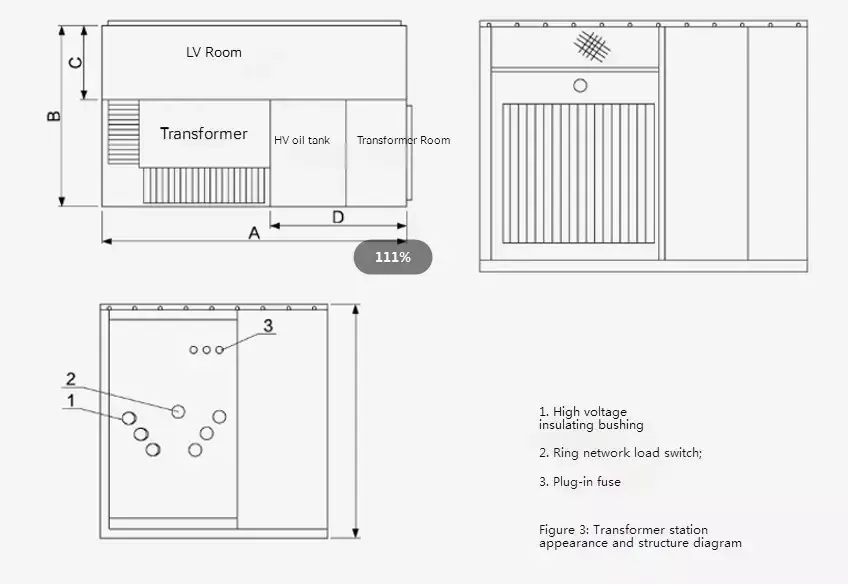

ابعاد و وزن

2. ترانسفورماتور

برای پست‌های جعبه‌ای از پیش نصب‌شده آمریکایی، ما از ترانسفورماتورهای سه فاز سه فاز روغنی سری S9 و S11 جدید با تلفات بی‌بار کم، افزایش دما کم، صدای کم و ارتفاع کم استفاده می‌کنیم. هم تلفات بدون بار و هم تلفات بار کمتر از ترانسفورماتور اصلی S9 است.

ترانسفورماتور یک ساختار کاملاً مهر و موم شده را برای جداسازی مؤثر آلودگی هوا و رطوبت اتخاذ می کند. یک بالشتک هوای 40 تا 90 میلی متری در بالای مخزن روغن گذاشته شده است که همراه با ساختار موج دار پوسته مخزن نفت در خنک سازی و کاهش فشار داخلی نقش دارد.

ابعاد و وزن
