ترانسفورماتورهای ترکیبی چیست و چرا برای سیستم های قدرت مدرن ضروری هستند؟

همانطور که سیستم های قدرت به طور فزاینده ای فشرده، هوشمند و مبتنی بر کارایی می شوند، تقاضا برای تجهیزات الکتریکی چند منظوره همچنان در حال افزایش است. یکی از این نوآوری ها استترانسفورماتور ترکیبیدستگاهی که چندین عملکرد اندازه گیری و حفاظتی را در یک واحد ادغام می کند. ترانسفورماتورهای ترکیبی که به طور گسترده در کاربردهای ولتاژ متوسط ​​و بالا استفاده می‌شوند، نقش مهمی در اطمینان از اندازه‌گیری دقیق، حفاظت قابل اعتماد و فضای نصب بهینه دارند.

در این راهنمای جامع، ما بررسی می‌کنیم که ترانسفورماتورهای ترکیبی چیست، چگونه کار می‌کنند، مزایای آن‌ها نسبت به راه‌حل‌های سنتی، و چرا شرکت‌های برق و اپراتورهای صنعتی در سراسر جهان به آنها متکی هستند.

چکیده مقاله

این مقاله توضیح مفصلی در مورد ترانسفورماتورهای ترکیبی از جمله ساختار، اصول کار، مزایای کلیدی، مشخصات فنی و کاربردهای واقعی ارائه می دهد. همچنین ترانسفورماتورهای ترکیبی را با ترانسفورماتورهای جریان و ولتاژ جداگانه مقایسه می‌کند، به سؤالات رایج از طریق بخش سؤالات متداول گسترده پاسخ می‌دهد و بهترین شیوه‌ها را برای انتخاب و نصب برجسته می‌کند.

فهرست مطالب

• ترانسفورماتور ترکیبی چیست؟
• چه اجزایی یک ترانسفورماتور ترکیبی را تشکیل می دهند؟
• ترانسفورماتورهای ترکیبی چگونه کار می کنند؟
• کدام انواع ترانسفورماتورهای ترکیبی موجود هستند؟
• چرا ترانسفورماتورهای ترکیبی بهتر از واحدهای مجزا هستند؟
• ترانسفورماتورهای ترکیبی معمولاً در کجا استفاده می شوند؟
• مشخصات فنی کلیدی چیست؟
• چگونه باید ترانسفورماتور ترکیبی مناسب را انتخاب کنید؟
• سوالات متداول در مورد ترانسفورماتورهای ترکیبی

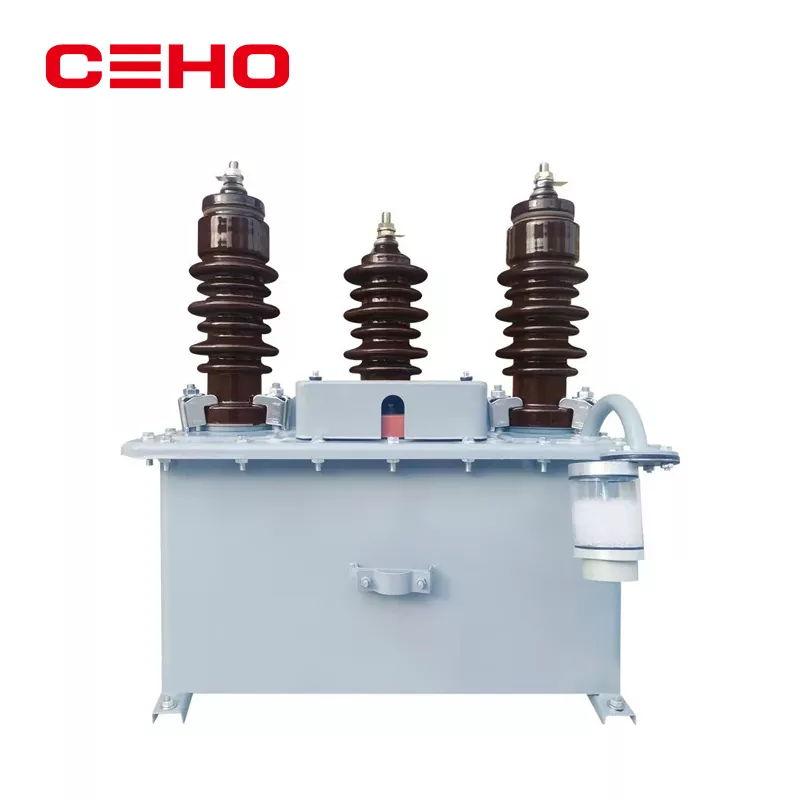

ترانسفورماتور ترکیبی چیست؟

یک ترانسفورماتور ترکیبی که به عنوان ترانسفورماتور ابزار ترکیبی نیز شناخته می شود، a را یکپارچه می کندترانسفورماتور جریان (CT)و الفترانسفورماتور ولتاژ (VT یا PT)به یک واحد جمع و جور. هدف اصلی آن ارائه سیگنال های دقیق جریان و ولتاژ برای اندازه گیری، اندازه گیری، حفاظت و کنترل در سیستم های قدرت الکتریکی است.

با ترکیب این توابع، برنامه های کاربردی می توانند پیچیدگی نصب را کاهش دهند، فضا را ذخیره کنند و قابلیت اطمینان سیستم را افزایش دهند. تولیدکنندگانی مانندCEHO POWER TECHNOLOGY GROUP CO., LTD.طراحی ترانسفورماتورهای ترکیبی برای مطابقت با استانداردهای بین المللی و در عین حال تضمین ثبات عملیاتی طولانی مدت.

چه اجزایی یک ترانسفورماتور ترکیبی را تشکیل می دهند؟

یک ترانسفورماتور ترکیبی معمولی از چندین جزء یکپارچه تشکیل شده است که برای عملکرد و دوام طراحی شده اند:

• سیستم عایق اولیه (غوطه‌ور در روغن یا نوع خشک)
• هسته ترانسفورماتور جریان و سیم پیچ های ثانویه
• هسته ترانسفورماتور ولتاژ و سیم پیچ های ثانویه
• جعبه ترمینال ثانویه
• محفظه محافظ (چینی یا کامپوزیت)

این اجزا به عنوان یک ساختار یکپارچه مهندسی شده اند که هماهنگی عایق ثابت و کاهش نقاط شکست را تضمین می کند.

ترانسفورماتورهای ترکیبی چگونه کار می کنند؟

ترانسفورماتورهای ترکیبی با کاهش همزمان جریان بالا و ولتاژ بالا از سیستم اولیه به مقادیر ثانویه استاندارد مناسب برای کنتورها، رله ها و دستگاه های کنترلی کار می کنند.

بخش ترانسفورماتور جریان یک جریان ثانویه متناسب تولید می کند، در حالی که بخش ترانسفورماتور ولتاژ یک ولتاژ ثانویه متناسب را ایجاد می کند. هر دو خروجی از مدار اولیه ولتاژ بالا جدا شده اند و از ایمنی و دقت اندازه گیری اطمینان می دهند.

کدام انواع ترانسفورماتورهای ترکیبی موجود هستند؟

ترانسفورماتورهای ترکیبی بسته به نیاز سیستم در پیکربندی های مختلف موجود هستند:

• ترانسفورماتورهای ترکیبی غوطه ور در روغن
• ترانسفورماتورهای ترکیبی نوع خشک
• واحدهای نصب شده در فضای باز
• ترانسفورماتورهای ترکیبی عایق گاز

هر نوع برای سطوح ولتاژ خاص، شرایط محیطی و روش های نصب طراحی شده است.

چرا ترانسفورماتورهای ترکیبی بهتر از واحدهای مجزا هستند؟

در مقایسه با استفاده از ترانسفورماتورهای جریان و ولتاژ مجزا، ترانسفورماتورهای ترکیبی چندین مزیت دارند:

این مزایا باعث می شود که ترانسفورماتورهای ترکیبی برای پست های مدرن و پروژه های شبکه هوشمند مناسب باشند.

ترانسفورماتورهای ترکیبی معمولاً در کجا استفاده می شوند؟

ترانسفورماتورهای ترکیبی به طور گسترده در صنایع مختلف و زیرساخت های برق مورد استفاده قرار می گیرند:

• پست های فشار متوسط ​​و فشار قوی
• تاسیسات تولید برق
• سیستم های انرژی تجدیدپذیر
• شبکه های توزیع صنعتی
• پروژه های شبکه هوشمند و اتوماسیون

برای اطلاعات بیشتر در مورد راه حل های اندازه گیری توان، به راه حل های ترانسفورماتور ابزار مراجعه کنید.

مشخصات فنی کلیدی چیست؟

هنگام ارزیابی ترانسفورماتورهای ترکیبی، مهندسان معمولاً پارامترهای زیر را در نظر می گیرند:

چگونه باید ترانسفورماتور ترکیبی مناسب را انتخاب کنید؟

انتخاب ترانسفورماتور ترکیبی مناسب مستلزم بررسی دقیق ولتاژ سیستم، درجه جریان، الزامات دقت، شرایط محیطی و انطباق با استانداردهای مربوطه است.

کار با تولید کنندگان با تجربه مانندCEHO POWER TECHNOLOGY GROUP CO., LTD.پشتیبانی فنی حرفه ای، راه حل های سفارشی و قابلیت اطمینان عملیاتی طولانی مدت را تضمین می کند.

سوالات متداول در مورد ترانسفورماتورهای ترکیبی

هدف اصلی ترانسفورماتور ترکیبی چیست؟

هدف اصلی ترانسفورماتور ترکیبی ارائه اندازه گیری دقیق جریان و ولتاژ در عین کاهش فضای نصب و پیچیدگی است.

چرا از ترانسفورماتورهای ترکیبی در پست ها استفاده می شود؟

آنها استفاده می شوند زیرا قابلیت اطمینان را بهبود می بخشند، سیم کشی را ساده می کنند و از عملکردهای حفاظتی و اندازه گیری دقیق پشتیبانی می کنند.

کدام استانداردها برای ترانسفورماتورهای ترکیبی اعمال می شود؟

استانداردهای رایج عبارتند از IEC 61869، IEEE C57 و مشخصات ابزار منطقه ای مربوطه.

عمر مفید ترانسفورماتور ترکیبی چقدر است؟

با طراحی، نصب و نگهداری مناسب، ترانسفورماتورهای ترکیبی می توانند به طور قابل اعتماد برای 25 تا 30 سال یا بیشتر کار کنند.

چه چیزی ترانسفورماتورهای ترکیبی را برای شبکه های هوشمند مناسب می کند؟

طراحی فشرده، دقت و سازگاری آنها با سیستم های نظارت دیجیتال، آنها را برای برنامه های شبکه هوشمند ایده آل می کند.
