تجهیزات مجموعه کامل ولتاژ پایین

1.تعریف پایه

تجهیزات مجموعه کامل ولتاژ پایین مجموعه کاملی از وسایل الکتریکی است که برای توزیع برق، کنترل و حفاظت در سناریوهایی که ولتاژ AC ≤ 1000 ولت و ولتاژ DC ≤ 1500 ولت است استفاده می شود. این به طور عمده شامل تابلو برق مجموعه کامل ولتاژ پایین، کابینت سوئیچ ولتاژ پایین، جعبه توزیع ولتاژ پایین و دسته های دیگر است. به عنوان تجهیزات اصلی برای انتقال برق با ولتاژ پایین در سیستم های قدرت، به طور گسترده ای در کارخانه ها، ساختمان ها، انرژی های نو و سایر زمینه ها استفاده می شود.

طراحی، تولید و بهره برداری از چنین تجهیزاتی باید کاملاً با سری استانداردهای ملی GB/T 7251 مطابقت داشته باشد و باید گواهینامه محصول اجباری چین (CCC) را دریافت کند. در حال حاضر تجهیزات مجموعه کامل ولتاژ پایین به سمت هوشمندسازی و دیجیتالی شدن ارتقا می یابد. استاندارد بین المللیالزامات اضافی برای تجهیزات مجموعه کامل هوشمند(IEC TS 63290)، به رهبری و فرموله شده توسط چین، به طور رسمی منتشر شده است، که مبنایی بین المللی برای توسعه صنعتی فراهم می کند. نسل جدید تجهیزات هوشمند به طور کلی مجهز به دروازه‌های دیجیتال و حسگرهای بی‌سیم هستند که می‌توانند نظارت لحظه‌ای وضعیت عملکرد، نگهداری پیش‌بینی‌کننده خطاها و کنترل از راه دور را انجام دهند. به عنوان مثال، تابلو برق کم ولتاژ دیجیتال ABB MNS® 3.0 و تابلو برق ست کامل ولتاژ پایین کلاس 1E خانگی برای Hualong One نمایندگان معمولی در صنعت هستند.

2. ترکیب تجهیزات

وظایف اصلی تجهیزات مجموعه کامل ولتاژ پایین عبارتند از: دریافت و توزیع منطقی توان انتقال یافته توسط ترانسفورماتورها. حفاظت از مدارها در برابر اضافه بار و خطاهای اتصال کوتاه؛ تحقق کنترل سوئیچینگ و نظارت بر عملکرد وسایل سوئیچینگ داخلی.

از منظر تقسیم بندی، کابینت سوئیچ فشار ضعیف، تابلوهای توزیع، جعبه کنترل، جعبه سوئیچ و سایر تجهیزات را پوشش می دهد. با توجه به عملکرد، می توان آن را به کابینت های PCC نوع توزیع (مرکز کنترل قدرت) و کابینت های نوع موتور MCC (مرکز کنترل موتور) تقسیم کرد. انواع کابینت های رایج در سیستم های توزیع برق کم ولتاژ شامل کابینت های ورودی، کابینت های جبران خازن، کابینت های کوپلینگ، کابینت های خروجی و غیره می باشد. کابینت‌های کلیدی معمولی مانند MNS، GCS و GCK در بازار با ماژول‌های استاندارد مونتاژ می‌شوند که برای سیستم‌های منبع تغذیه و توزیع با ولتاژ نامی ≤ 690 ولت و جریان نامی در 6300 آمپر مناسب هستند.

از دیدگاه ساختار الکتریکی، تجهیزات به مدار اصلی (مدار اولیه) و مدار کمکی (مدار ثانویه) تقسیم می شوند. مدار اصلی وظیفه انتقال نیرو را بر عهده دارد و اجزای اصلی آن شامل کلیدهای مدار، فیوزها، کنتاکتورها، رله های حرارتی، ترانسفورماتورهای جریان و ... می باشد که مدار کمکی وظیفه کنترل و انتقال سیگنال را بر عهده دارد و اجزای اصلی آن شامل کنتورها، دکمه های کنترل، رله ها، واحدهای نظارت و کنترل و ... می باشد.

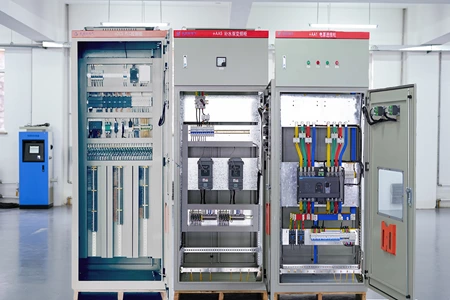

از منظر ساختار فیزیکی، یک کابینت استاندارد شامل بدنه کابینت برای پشتیبانی و حفاظت، شین‌های اصلی و شینه‌های انشعاب برای انتقال نیرو و همچنین محفظه‌های شینه، محل نصب تجهیزات و قطعات الکتریکی و محفظه اتصال کابل برای نصب و اتصال کابل‌های فیدر می‌باشد. برای تابلو برق ست کامل فشار ضعیف نوع کشش، اجزای آن در واحدهای کشو قابل استخراج نصب می شوند.

3. اصل عملیات

الففرآیند اصلی وظایف اصلی تابلو برق مجموعه کامل ولتاژ پایین عبارتند از: دریافت برق از ترانسفورماتورها، توزیع به هر مدار فیدر از طریق شینه ها، و تامین برق برای تجهیزات پایین دست. حفاظت از مدارها در برابر اضافه بار و خطاهای اتصال کوتاه؛ کنترل دقیق سوئیچینگ و نظارت بر وسایل سوئیچینگ داخلی.

ب.انتقال خودکار دو توان دو قطع کننده مدار ورودی و مدار قطع کننده باس کوپلر به صورت الکتریکی/مکانیکی در هم قفل شده اند. هنگامی که یک مدار خراب می شود، منبع تغذیه پشتیبان به طور خودکار روشن می شود تا قابلیت اطمینان منبع تغذیه بهبود یابد.

سی.سیستم گذرگاه فیلد حالت کار هوشمند + PLC/SCADA کنترل از راه دور، جمع‌آوری داده‌ها، نظارت بر وضعیت، تشخیص هوشمند و تعمیر و نگهداری پیش‌بینی را انجام می‌دهد.

4. انواع اصلی و محصولات

4.1 کابینت سوئیچ نوع کشیده

الفنماینده: MNS، GCS، GCK

ب.استانداردها: IEC 60439-1، GB/T 7251

سی.کاربرد: سیستم های منبع تغذیه و توزیع 50 هرتز، ≤690 ولت، ≤6300A

4.2 تعویض دنده نوع جدا شده ثابت

الفنماینده: GCD

ب.ترکیب: کابینت مرکز قدرت (PC) + کابینت مرکز کنترل موتور (MCC).

4.3 تجهیزات مجموعه کامل دیجیتال هوشمند

الفپیکربندی استاندارد: دروازه، سنسورها، اندازه‌گیری دمای بی‌سیم، ماژول‌های ارتباطی

ب.قابلیت ها: نظارت از راه دور، هشدار اولیه، مدیریت عملیات و نگهداری

5. پارامترها و استانداردهای فنی

5.1 پارامترهای فنی اصلی

· AC: ≤ 1000 ولت، فرکانس ≤ 1000 هرتز

· DC: ≤ 1500 ولت

· مصارف معمول صنعتی: ≤ 690V، حداکثر جریان 6300A

5.2 استانداردهای ملی

· GB/T 7251.1-2023: قوانین کلی برای مجموعه های تابلو و کنترل ولتاژ پایین

· GB/T 7251.2-2023: تابلو برق و مجموعه های کنترل (جایگزین نسخه قدیمی GB/T 7251.12-2013)

· GB/T 7251.3: الزامات خاص برای تابلوهای توزیع

· GB/T 7251.4: الزامات خاص برای مجموعه ها برای سایت های ساختمانی

· GB/T 15576: تجهیزات جبران توان راکتیو مجموعه کامل ولتاژ پایین

5.3 استانداردهای بین المللی

· IEC TS 63290: الزامات اضافی برای تجهیزات مجموعه کامل هوشمند (به رهبری و فرموله شده توسط چین)

5.4 صدور گواهینامه و نظارت

· اجباری: گواهی CCC (بر اساس GB/T 7251.2-2023)

· داوطلبانه: CQC 3177-2025 گواهینامه صرفه جویی در انرژی مشخصات فنی

· موارد بازرسی نمونه: علامت گذاری، پیکربندی اجزا، مدارها و اتصالات داخلی، پایانه های هادی خارجی، سیم کشی، عملکرد و عملکردهای عملیاتی، خواص دی الکتریک، حفاظت از شوک الکتریکی و یکپارچگی مدارهای حفاظتی، فاصله فاصله و خزش و غیره.

6. زمینه های کاربردی

الفصنعت و انرژی سنتی: نیروگاه‌ها، پست‌ها، شرکت‌های صنعتی و معدنی، نفت، صنایع شیمیایی، متالورژی، برای سیستم‌های تامین برق و توزیع به عنوان توزیع برق، کنترل موتور و تبدیل و کنترل توان روشنایی استفاده می‌شوند.

ب.شهرداری و ساخت و ساز: ساخت و ساز شهری، ساختمان ها، املاک مراکز خرید، شرکت های بزرگ، بیمارستان ها، مدارس، مجتمع های تجاری و سایر مکان های سیستم های توزیع برق.

سی.زیرساخت های نوظهور و بحرانی: به ویژه برای سناریوهای کاربرد انرژی حیاتی با الزامات بالا برای اطمینان و هوشمندی منبع تغذیه، مانند مراکز داده، انرژی های نو، حمل و نقل ریلی مناسب است.

D.اهداف اصلی: توزیع توان، تبدیل، کنترل و جبران توان راکتیو برای اطمینان از منبع تغذیه پایدار و ایمن.

7. الزامات عملیات ایمنی

7.1 نکات کلیدی بازرسی عملیات

· برچسب ها و اعداد اجزای الکتریکی واضح و صحیح روی تابلوی توزیع برق و تابلو. تثبیت محکم، موقعیت دقیق و عملکرد انعطاف پذیر همه دستگیره ها، دکمه ها و کلیدهای روی پانل، مطابق با شرایط واقعی سایت.

· نشان‌دهنده صحیح چراغ‌های سیگنال بسته شدن/خاموش و سایر سیگنال‌ها روی تابلوی توزیع برق.

· تماس های سفت جدا کننده ها، قطع کننده های مدار، فیوزها، ترانسفورماتورها و غیره، بدون گرم شدن بیش از حد یا تغییر رنگ.

· بدون آسیب یا پیری عایق سیم های مدار ثانویه.

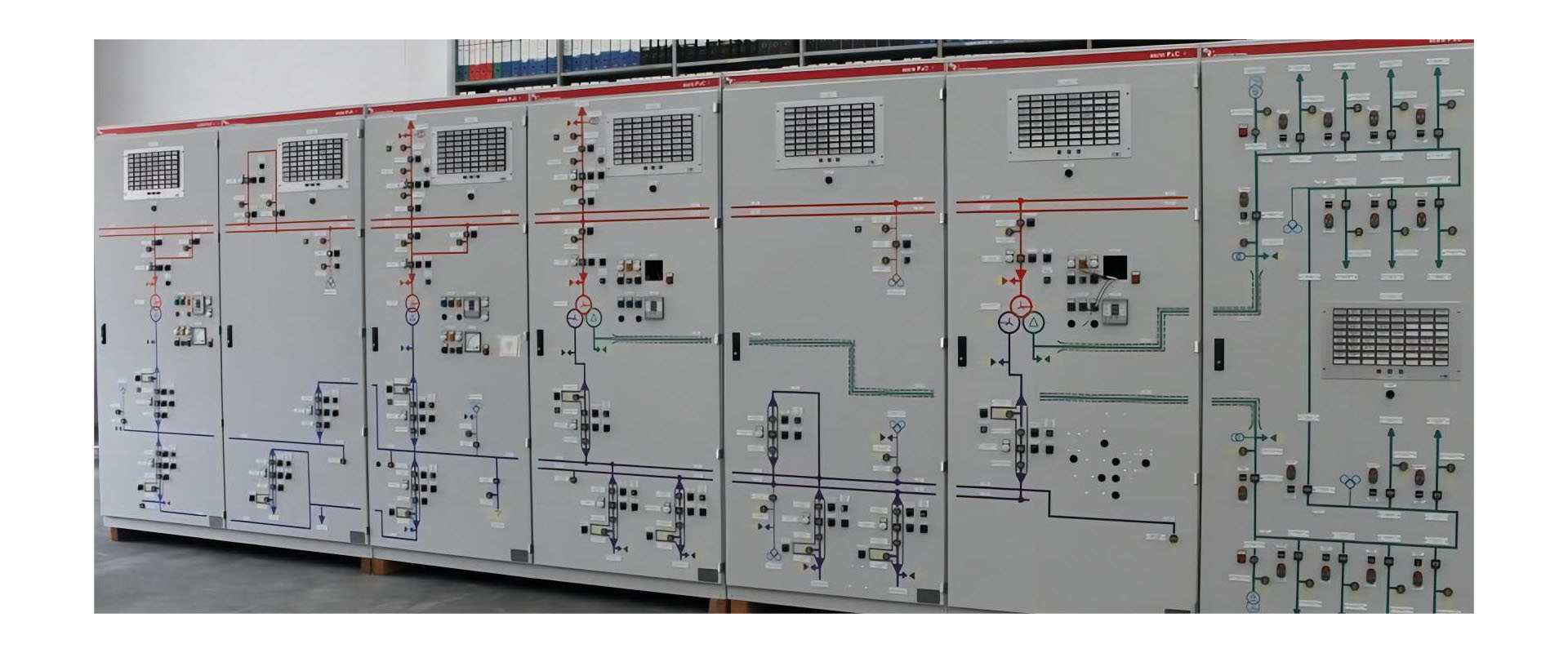

· هنگامی که یک برد تقلید عملیاتی روی تابلوی توزیع برق وجود دارد، برد تقلید با وضعیت عملکرد تجهیزات الکتریکی در محل سازگار است.

· مترهای محکم یا پوشش های شیشه ای، نشانه های دقیق متر.

· لامپ های روشنایی خوب در اتاق توزیع برق، روشنایی روشن و یکنواخت، بدون تابش خیره کننده هنگام مشاهده متر.

· مشکلاتی را که در بازرسی پیدا می شود به موقع رسیدگی کنید و سوابق خود را نگه دارید.

7.2 مشخصات ایمنی برای کار با ولتاژ پایین

· کار زنده باید تحت نظارت فرد خاصی باشد، از ابزارهایی با دسته های عایق استفاده کنید، روی مواد عایق خشک بایستید، از دستکش عایق، کلاه ایمنی و لباس کار آستین بلند استفاده کنید. استفاده از فایل ها، خط کش های فلزی، برس ها و گردگیرها با اجسام فلزی اکیدا ممنوع است.

· هنگام کار بر روی خطوط برق فشار ضعیف که بر روی همان قطب با ولتاژ بالا و پایین نصب می شوند، ابتدا فاصله خطوط فشار قوی را بررسی کنید و اقداماتی را برای جلوگیری از تماس تصادفی با تجهیزات برق فشار قوی انجام دهید.

· قبل از اینکه هادی های برق فشار ضعیف عایق بندی شوند، کارگران نباید از آنها عبور کنند.

· هنگام کار بر روی دستگاه های توزیع برق با ولتاژ پایین، از عایق خوب یا فاصله ایمن مربوطه بین بدن انسان و زمین، بدن انسان و فلز زمین شده اطراف، بدن انسان و سایر هادی ها اطمینان حاصل کنید. برای جلوگیری از اتصال کوتاه فاز به فاز و اتصال زمین تک فاز باید اقدامات جداسازی انجام شود.

· سیم های فاز و نول را قبل از بالا رفتن از قطب ها تشخیص دهید و موقعیت کاری مناسب را انتخاب کنید.

· هنگام جدا کردن سیم ها، ابتدا سیم های فاز و سپس سیم های خنثی را جدا کنید. این ترتیب هنگام اتصال سیم ها برعکس می شود.

· با توجه به فاصله کم فاز به فاز ولتاژ پایین، باید مراقب بود که بدن انسان از تماس همزمان دو سر سیم در حین تعمیر و نگهداری جلوگیری شود.
