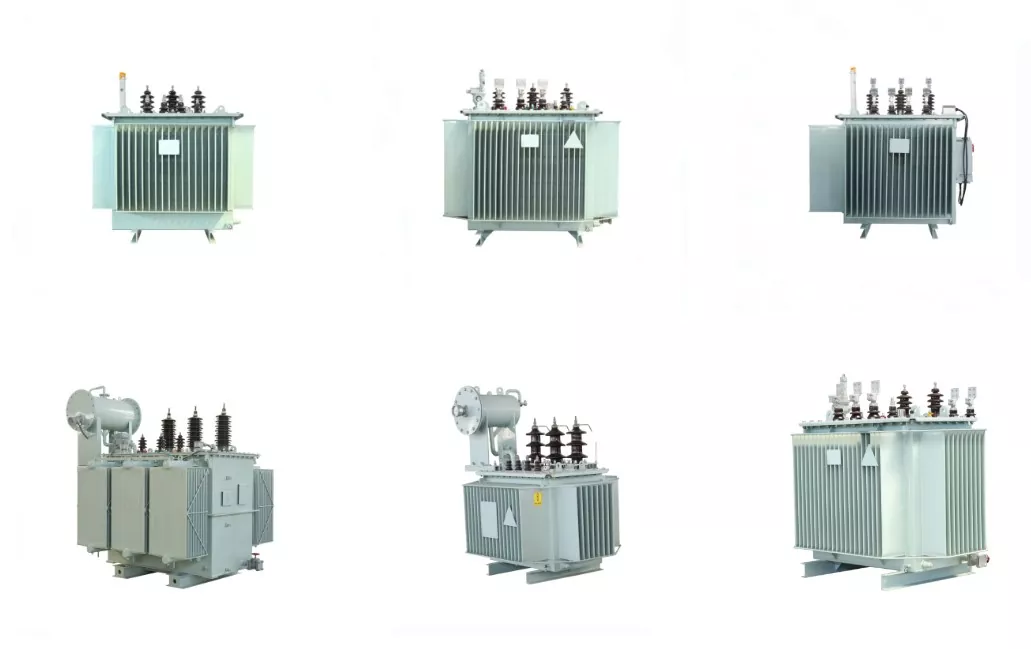

ترانسفورماتور قدرت توزیع غوطه ور در روغن

هسته ترانسفورماتور قدرت توزیع غوطه‌ور در روغن با لمینیت ورق‌های فولادی سیلیکونی نورد سرد وارداتی با کیفیت بالا ساخته می‌شود و جریان بی‌بار و بدون بار را به‌طور قابل‌توجهی کاهش می‌دهد. هسته موظف است از فشردگی و به حداقل رساندن نویز اطمینان حاصل کند. سیم پیچ های فشار قوی و کم ولتاژ از مس بدون اکسیژن ساخته شده اند. سیم‌پیچ‌های ولتاژ پایین برای 500KVA و پایین‌تر از ساختار استوانه‌ای دو لایه استفاده می‌کنند، در حالی که سیم‌پیچ‌های 630KVA و بالاتر از ساختار دو مارپیچ یا چهار مارپیچ یا سیم‌پیچ فویل مسی استفاده می‌کنند. سیم پیچ های ولتاژ بالا از ساختار استوانه ای چند لایه استفاده می کنند.

ترانسفورماتور از گروه اتصال Dyn11 برای به حداقل رساندن اثرات هارمونیک بر روی شبکه برق و افزایش کیفیت منبع تغذیه استفاده می کند. ساختار کاملاً مهر و موم شده آن عمر مفید را افزایش می دهد، نیاز به برداشتن هسته را از بین می برد و نیازی به تعمیر و نگهداری ندارد. پس از حمل و نقل استاندارد، این ترانسفورماتور سری نیازی به بازرسی هسته ندارد. اجزای مربوطه را می توان مستقیماً نصب کرد و به دنبال آن تست پذیرش انجام می شود. پس از عبور، آماده بهره برداری است.

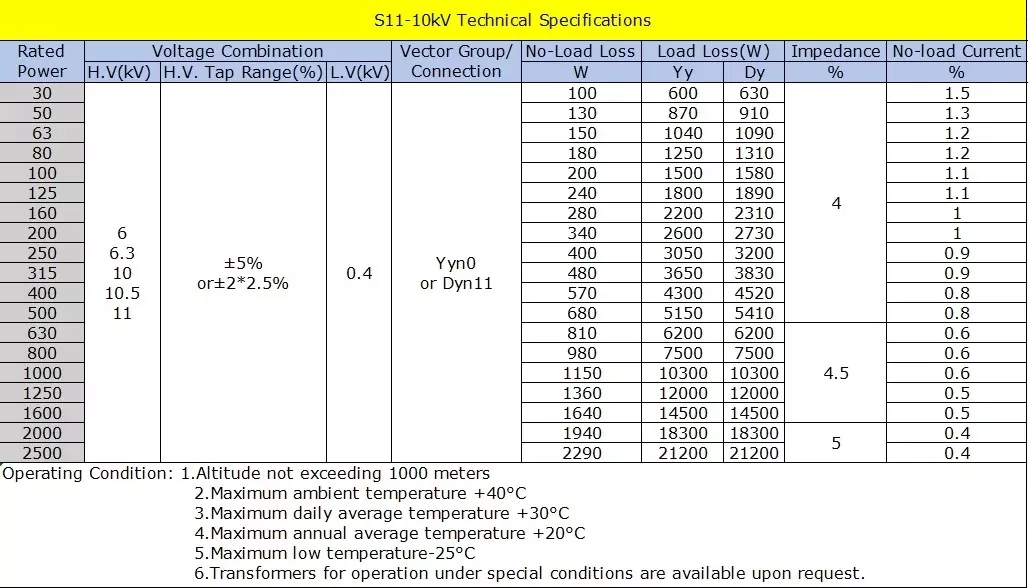

مشخصات

استانداردها و گواهینامه ها

طراحی و آزمایش: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

ارزیابی ضرر: IEC 60076-20;

ایمنی: IEC 61936, DL/T 572;

محیط زیست: ISO 14001، CE، EAC، UkrSEPRO برای صادرات اوکراین

چرا ما را انتخاب کنید؟

- ترانسفورماتور قدرت توزیع غوطه ور روغن ما بسیار کارآمد و کم تلفات است و مصرف انرژی و هزینه های عملیاتی را کاهش می دهد.

- بدنه ترانسفورماتور نوع جدیدی از ساختار عایق است، ظرفیت مقاومت در برابر اتصال کوتاه نسبت به اصل بهبود یافته است.

- هسته آهنی ورق فولادی سیلیکونی نورد سرد با کیفیت بالا، نفوذپذیری بالا است. از سیم‌پیچ‌های ولتاژ بالا/پایین تشکیل شده است که سیم‌های مسی بدون اکسیژن هستند و ساختار استوانه‌ای چندلایه دارند.

- تمام بست ها برای جلوگیری از شل شدن به طور ویژه درمان شده اند.

- ساختار موج دار مخزن روغن، روکش مخزن و لبه جعبه دارای دو راه اتصال کامل جوش یا پیچ می باشد که می تواند عمر مفید روغن ترانسفورماتور و مواد عایق را افزایش دهد.

شرایط محیطی عملیاتی

1. ارتفاع نصب نباید از 1000 متر بالاتر از سطح دریا (در شرایط عادی) تجاوز کند. محیط های خاص نیاز به مشخصات جداگانه دارند.

2. دمای محیط نباید بیش از 40 درجه سانتیگراد باشد.

3. حداقل دمای بیرون: -25 درجه سانتی گراد.

ترانسفورماتورهایی که قادر به کار در شرایط خاص هستند ممکن است در صورت درخواست مشتری ارائه شوند.
