ترانسفورماتور توزیع چیست؟

ترانسفورماتور توزیع، که معمولاً به اختصار "ترانسفورماتور توزیع" نامیده می شود، به یک دستگاه الکتریکی ثابت در یک سیستم توزیع برق اشاره دارد که ولتاژ و جریان جریان متناوب (AC) را بر اساس قانون القای الکترومغناطیسی برای انتقال توان AC تبدیل می کند. در برخی مناطق، ترانسفورماتورهای قدرت با ولتاژ کمتر از 35 کیلو ولت (بیشتر 10 کیلو ولت و کمتر) به عنوان ترانسفورماتور توزیع شناخته می شوند که به اختصار ترانسفورماتور توزیع نامیده می شود. تاسیساتی که این "ترانسفورماتورهای توزیع" در آنها نصب می شوند به عنوان پست شناخته می شوند.

تاریخچه توسعه

با پیشرفت مستمر سیاست‌های «حفظ انرژی و کاهش مصرف» چین، دولت توسعه محصولات ترانسفورماتور توزیع هوشمند با مصرف انرژی، کم صدا و هوشمند را تشویق می‌کند. شرکت برق چنگه نیز با تولید قوی ترانسفورماتورهای توزیع بهینه انرژی به این فراخوان ملی پاسخ داده است. در حال حاضر، پرفروش‌ترین محصولات چنگه شامل دو نوع اصلی است: ترانسفورماتورهای غوطه‌ور در روغن کم‌مصرف و ترانسفورماتورهای آلیاژی آمورف. صنعت ترانسفورماتور چین چه از نظر صرفه جویی در انرژی و چه از نظر قابلیت های فنی، آماده است تا در توسعه جهانی ترانسفورماتور پیشرو باشد. مهمتر از آن، بهره وری انرژی ترانسفورماتور صرفاً در مقادیر تلفات مشخص شده در زمان ساخت منعکس نمی شود. ایجاد یک مدل مدیریت کامل چرخه عمر توسط کاربران، عملیات اقتصادی و مدیریت موثر تر ترانسفورماتورها را قادر می سازد، در نتیجه ارزش صرفه جویی در انرژی محصولات را به حداکثر می رساند و مزایای واقعی بهره وری انرژی ترانسفورماتور را درک می کند.

عملکرد اصلی: تبدیل ولتاژ

کار اصلی کاهش ولتاژ و در عین حال افزایش جریان (تقریباً ثابت نگه داشتن توان) است تا برای توزیع محلی مناسب باشد. آنها به طور مداوم در بار کامل یا نزدیک به بار کامل کار می کنند و برای حداکثر کارایی در سطوح عملیاتی معمولی طراحی شده اند.

ویژگی های کلیدی و برنامه های کاربردی

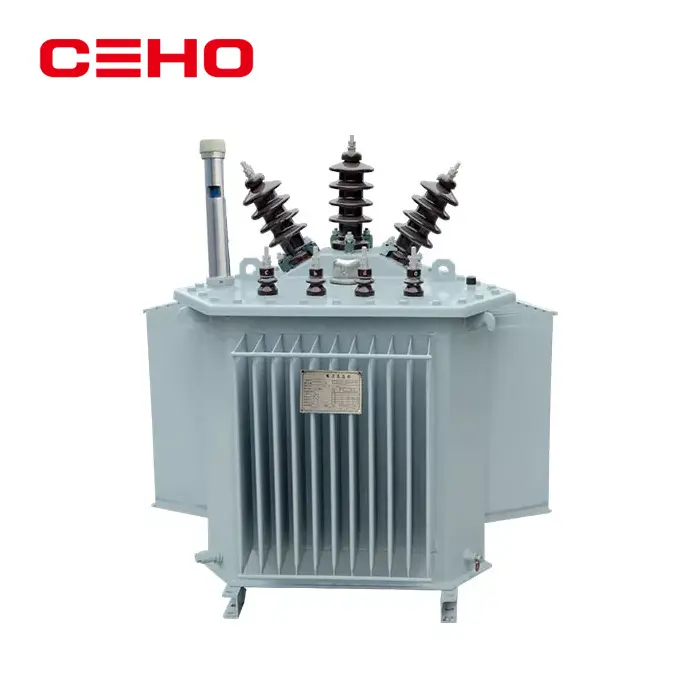

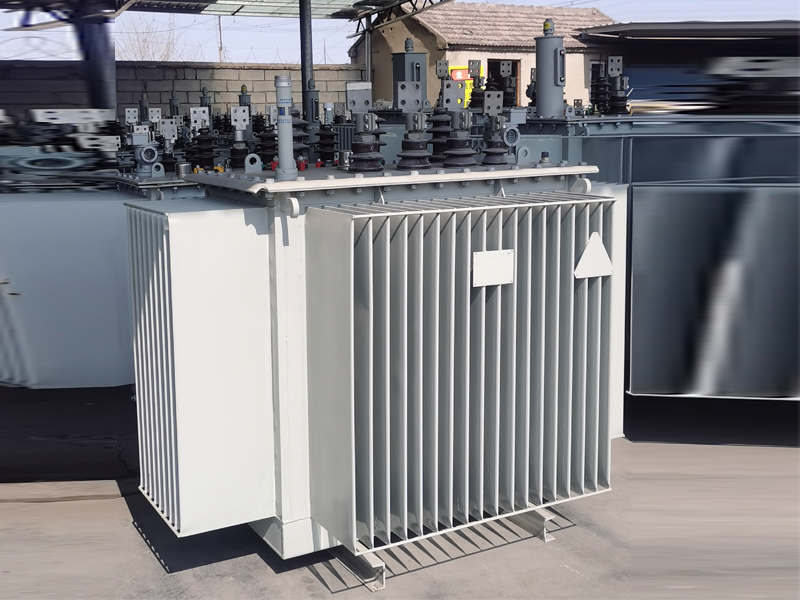

ترانسفورماتورهای توزیع سری 10 کیلوولت و 35 کیلوولت S11، S13، S20 و S22، با محدوده ظرفیت 30-3150 کیلوولت آمپر؛ هسته یک طراحی سه فاز و سه ستونی با پیکربندی استوانه ای پلکانی چند مرحله ای است؛ سیم پیچ ها از فناوری سیم پیچی مشترک استفاده می کنند که تمرکز خوب و مقاومت قوی در برابر اتصال کوتاه را تضمین می کند. شاخص های فنی کلیدی مطابق با استانداردهای پیشرفته داخلی برای محصولات مشابه است.

محل سکونت: برای خطوط هوایی یا در محوطه های سطح زمین (پد نصب شده) در مناطق مسکونی و تجاری بر روی میله ها (نصب شده به قطب) نصب می شود.

درجه بندی: معمولاً بین 16 کیلو ولت آمپر تا 100 کیلو ولت آمپر برای توزیع استاندارد است.

طراحی: به طور کلی کوچکتر و ارزانتر از ترانسفورماتورهای قدرت بزرگ مورد استفاده در پست های انتقال است.

چگونه کار می کند

ترانسفورماتور بر اساس اصل القای الکترومغناطیسی کار می کند:

جریان ولتاژ بالا به سیم پیچ اولیه می ریزد.

این یک میدان مغناطیسی متغیر در هسته ایجاد می کند.

این میدان جریان ولتاژ کمتری را در سیم پیچ ثانویه القا می کند.

نسبت چرخش بین سیم پیچ ها (N1:N2) نسبت کاهش ولتاژ را تعیین می کند.

انواع رایج

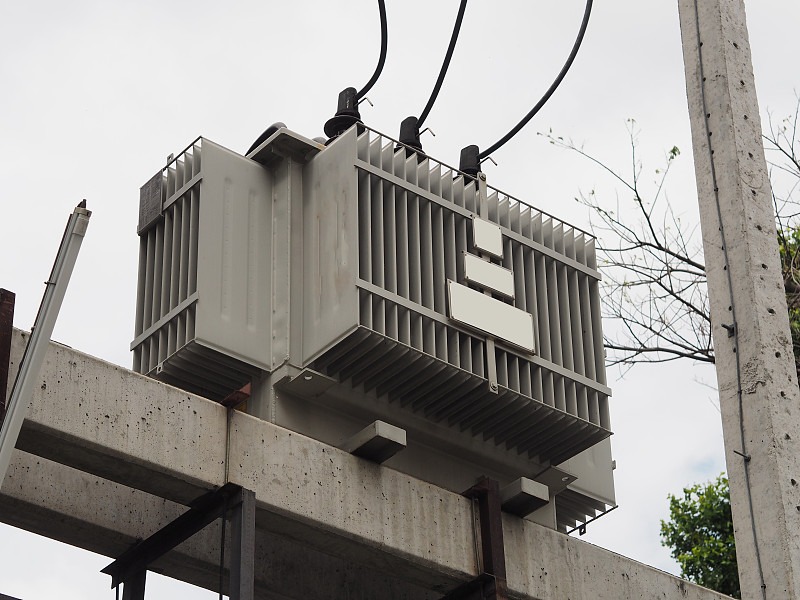

Pol-Mounted: رایج در سیستم های توزیع سربار.

Pad-Mounted: در سیستم های کابلی زیرزمینی استفاده می شود که اغلب در محله های شهری/حومه شهر دیده می شود.

تک فاز در مقابل سه فاز: تک فاز برای خدمات مسکونی استاندارد است، در حالی که سه فاز به بارهای صنعتی/تجاری خدمات می دهد.

بهره برداری و نگهداری

1. عملیات اضافه بار ترانسفورماتورهای توزیع

2. صداهای غیر عادی در ترانسفورماتورهای توزیع

3. بازرسی دما از ترانسفورماتورهای توزیع

4. بررسی کنید که آیا سطح روغن ترانسفورماتور توزیع نرمال است و از نظر نشت روغن، نشتی یا رنگ غیرعادی روغن بررسی کنید.

5. بوش های عایق ترانسفورماتور توزیع را از نظر آسیب، ترک یا علائم قوس بازرسی کنید.

6. تمیز کردن دوره ای ترانسفورماتورهای توزیع

ایمنی و قابلیت اطمینان

این ترانسفورماتورها برای عایق کاری و خنک کننده با روغن پر می شوند. آنها مجهز به وسایل حفاظتی مانند فیوزها یا قطع کننده های مدار هستند تا آنها را در هنگام خرابی ایزوله کرده و از آسیب به شبکه جلوگیری کند و ایمنی عمومی را تضمین کند.

CEHO امروزه تامین کننده قابل اعتماد راه حل های سازگار و پرکاربرد در سراسر صنایع و تاسیسات در سراسر جهان است. در صورت تمایل به خرید ترانسفورماتور توزیع از CEHO با ما تماس بگیرید.
