نتایج تجزیه و تحلیل روغن عایق ترانسفورماتور: چرا روغن عایق ترانسفورماتور مهم است؟

نتایج تجزیه و تحلیل روغن عایق ترانسفورماتور

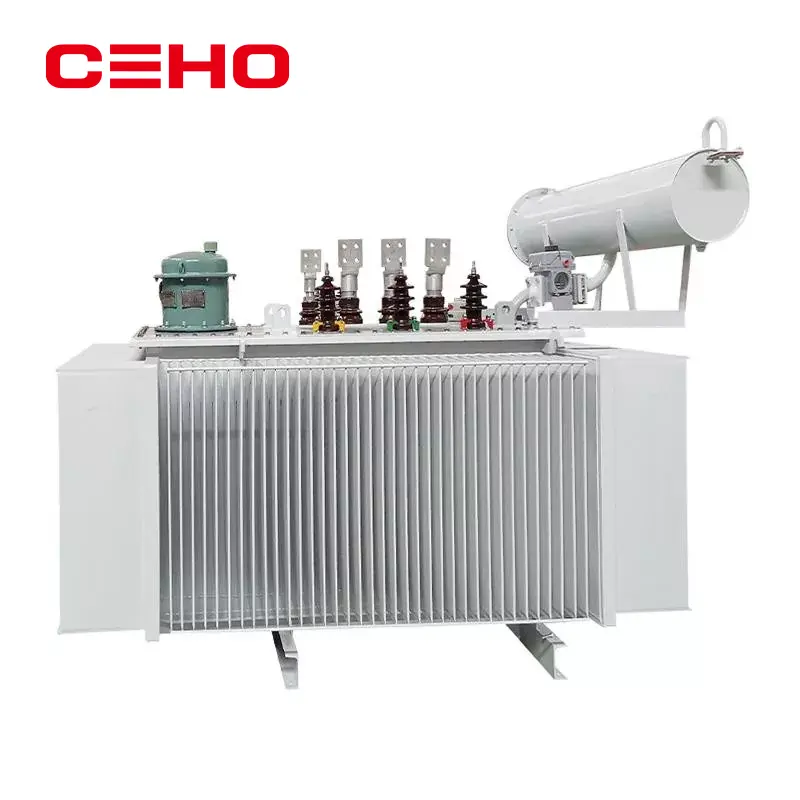

انتقال پایدار برق برای عملکرد مناسب جامعه مدرن ضروری است. به عنوان یکی از اجزای اصلی سیستم های انتقال قدرت، عملکرد مناسب ترانسفورماتورها به طور مستقیم بر پایداری انتقال نیرو تأثیر می گذارد. روغن ترانسفورماتور، جزء حیاتی ترانسفورماتورها، نقش مهمی ایفا می کند. معمولاً به عنوان روغن عایق ترانسفورماتور یا روغن عایق الکتریکی شناخته می شود، عملکرد اصلی آن خنک کننده و عایق است و همچنین برای خاموش کردن قوس های ایجاد شده در هنگام قطع شدن مدار عمل می کند. کیفیت روغن ترانسفورماتور (روغن عایق) ممکن است به تدریج به دلیل قرار گرفتن در معرض آلاینده های خارجی، تماس با هوا و دمای بالای عملیاتی خود تجهیزات بدتر شود. برای اطمینان از عملکرد ایمن ترانسفورماتورها، مقاومت دی الکتریک روغن عایق باید به طور مرتب آزمایش شود. ولتاژ شکست یک شاخص کلیدی برای قدرت الکتریکی روغن عایق است.

چرا روغن عایق ترانسفورماتور مهم است؟

توابع اساسی روغن ترانسفورماتور

1. خواص عایق: روغن ترانسفورماتور دارای خواص عایق عالی است، به طور موثر اجزای ولتاژ بالا داخل ترانسفورماتور را از تماس الکتریکی با زمین جدا می کند. این امر از نشت جریان و وقوع قوس الکتریکی جلوگیری می کند و ایمنی و پایداری انتقال نیرو را تضمین می کند.

2. عملکرد خنک کننده: روغن ترانسفورماتور به طور موثر گرمای تولید شده در داخل ترانسفورماتور را جذب و هدایت می کند، دمای عملیاتی عادی خود را حفظ می کند، از آسیب ناشی از گرمای بیش از حد جلوگیری می کند و از پایداری و قابلیت اطمینان انتقال نیرو اطمینان می دهد.

3. عملکرد تعمیر و نگهداری: روغن ترانسفورماتور به طور موثر ناخالصی ها و مواد اسیدی تولید شده در داخل ترانسفورماتور را جذب و خنثی می کند، از خوردگی و اکسیداسیون داخلی جلوگیری می کند، عمر مفید ترانسفورماتور را افزایش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.

اهمیت روغن ترانسفورماتور

1. اطمینان از پایداری انتقال نیرو: روغن ترانسفورماتور به عنوان یک جزء مهم ترانسفورماتور به طور مستقیم بر پایداری انتقال نیرو تأثیر می گذارد. روغن ترانسفورماتور با کیفیت بالا دمای کارکرد عادی ترانسفورماتور را حفظ می کند و از آسیب ناشی از گرم شدن بیش از حد جلوگیری می کند. به طور همزمان، خواص عایق عالی آن از نشت جریان و قوس الکتریکی جلوگیری می کند و ایمنی و پایداری انتقال نیرو را تضمین می کند.

2. بهبود راندمان ترانسفورماتور: خواص خنک کنندگی روغن ترانسفورماتور به طور موثر گرمای تولید شده در داخل ترانسفورماتور را جذب و دفع می کند و دمای کارکرد عادی آن را حفظ می کند. این امر باعث افزایش راندمان ترانسفورماتور، کاهش تلفات انرژی و کاهش هزینه های انتقال نیرو می شود.

3. افزایش طول عمر ترانسفورماتورها: روغن ترانسفورماتور با کیفیت بالا به طور موثر ناخالصی ها و مواد اسیدی تولید شده در داخل ترانسفورماتور را جذب و خنثی می کند و از خوردگی و اکسیداسیون داخلی جلوگیری می کند و در نتیجه عمر مفید ترانسفورماتور را افزایش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.

تست BDV چیست؟

در صنایع برق و نیرو، آزمایش BDV معمولاً به تست ولتاژ شکست اشاره دارد. این یک آزمایش هسته ای است که برای ارزیابی توانایی مواد عایق یا روغن عایق برای مقاومت در برابر ولتاژ بالا استفاده می شود.

به عبارت ساده، حداکثر ولتاژی را که یک ماده می تواند تحمل کند بدون اینکه دچار خرابی الکتریکی شود (به عنوان مثال، از دست دادن خواص عایق خود و تشکیل یک مسیر رسانا) را اندازه گیری می کند.

موضوعات آزمون اولیه

1.روغن عایق: این رایج ترین کاربرد است، به ویژه برای روغن ترانسفورماتور. روغن ترانسفورماتور هم عملکرد عایق و هم خنک کننده را انجام می دهد و ولتاژ شکست آن (مقدار BDV) یک شاخص کلیدی برای کیفیت روغن است. مقدار BDV بالاتر نشان دهنده خواص عایق بهتر و عملکرد ایمن تر تجهیزات است.

2.مواد عایق جامد: برای ارزیابی استحکام دی الکتریک موادی مانند پلاستیک، لاستیک، کاغذ عایق، فیلم و ورقه ورقه استفاده می شود. این معمولاً در طراحی عایق و بازرسی کیفیت کابل ها، موتورها و تابلو برق اعمال می شود.

3.اصل آزمایش اولیه: با در نظر گرفتن آزمایش روغن عایق به عنوان مثال، روش استاندارد به شرح زیر است:

4.نمونه برداری: مقدار کمی روغن از تجهیزات گرفته می شود و در یک فنجان روغن استاندارد اختصاصی قرار می گیرد.

5.راه اندازی: یک جفت الکترود با شکل و شکاف مشخص (مثلاً 2.5 میلی متر) را در فنجان روغن قرار دهید.

6.افزایش ولتاژ: با استفاده از یک تستر ولتاژ شکست، ولتاژ بین الکترودها را به طور مداوم با یک نرخ ثابت (مثلاً 2-3 کیلوولت بر ثانیه) افزایش دهید.

7.خرابی: زمانی که ولتاژ به یک نقطه بحرانی خاص می رسد، نمونه روغن فورا "از بین می رود" و باعث افزایش جریان و ایجاد قوس می شود. مقدار ولتاژ در این لحظه ولتاژ شکست برای این آزمایش است.

8.ثبت و میانگین گیری: آزمایش را 5 تا 6 بار تکرار کنید (نمونه روغن را پس از هر شکست هم بزنید)، و میانگین تمام مقادیر ولتاژ شکست را به عنوان نتیجه نهایی در نظر بگیرید.

تفسیر نتایج و عوامل تأثیرگذار

1.استانداردهای مرجع

روغن عایق: برای روغن جدید یا روغن ترانسفورماتور در شرایط عملیاتی خوب، مقدار BDV معمولاً باید 50-60 کیلو ولت یا بالاتر باشد. معیارهای پذیرش خاص باید بر اساس رتبه بندی ولتاژ تجهیزات و استانداردهای مربوطه تعیین شوند (مانند ASTM D1816، IEC 60156).

عایق جامد: معیارهای پذیرش در استانداردهای آزمایش بر اساس ولتاژ نامی ماده و سناریو کاربرد مشخص شده است.

2.عوامل موثر بر ارزش BDV

رطوبت: بحرانی ترین عامل کاهش ارزش BDV. حتی مقادیر کمی از رطوبت می تواند به طور قابل توجهی آن را کاهش دهد.

ناخالصی های جامد: مانند گرد و غبار، الیاف و ذرات فلز.

پیری شیمیایی: محصولات جانبی اکسیداسیون روغن، از جمله اسیدها و لجن.

گازهای محلول: در اثر تخلیه جزئی یا گرمای بیش از حد تولید می شوند.

شرایط تست: دمای روغن، شکل الکترود و شکاف، نرخ شیب بالا و غیره.

مقادیر تست BDV معمولی

اگرچه مقادیر قابل قبول خاص بسته به استانداردها و مشخصات ترانسفورماتور متفاوت است، برخی از دستورالعمل های کلی می توانند به تفسیر نتایج کمک کنند.

1.بالای 60 کیلو ولت

روغن در شرایط عالی است.

قدرت عایق بالا؛ روغن احتمالا تمیز و خشک است.

2.50-60 کیلو ولت

روغن در شرایط خوب و قابل قبولی است، اما مهندسان ممکن است در طول چرخه های تعمیر و نگهداری معمول، آن را با دقت بیشتری کنترل کنند.

3.40-50 کیلو ولت

کیفیت روغن ممکن است بدتر شود.

ممکن است آلودگی یا رطوبت وجود داشته باشد. تصفیه یا تصفیه توصیه می شود.

4.زیر 40 کیلو ولت

روغن به طور کلی غیرقابل قبول در نظر گرفته می شود و ممکن است نیاز به درمان یا تعویض فوری داشته باشد.

خوانش های BDV پایین نشان می دهد که روغن دیگر نمی تواند عایق قابل اعتمادی ایجاد کند و خطر تخلیه داخلی را افزایش می دهد.

تست BDV به عنوان بخشی از یک برنامه جامع تجزیه و تحلیل روغن

در حالی که تست BDV اطلاعات ارزشمندی را ارائه می دهد، اما تنها یکی از اجزای یک برنامه کامل آنالیز روغن ترانسفورماتور است.

مهندسان معمولاً آزمایش BDV را با سایر تست‌های تشخیصی ترکیب می‌کنند، مانند:

· · تجزیه و تحلیل محتوای رطوبت

· · تجزیه و تحلیل گازهای محلول (DGA)

· · تست اسیدیته

· · تست کشش سطحی

· · تجزیه و تحلیل فوران برای پیری عایق کاغذ

در صورت ترکیب، این تست ها تصویر واضح تری از سلامت ترانسفورماتور ارائه می دهند.

دستگاه های حفاظتی مانند رله فشار روغن نیز در نظارت بر شرایط غیرعادی نقش دارند، اما آزمایش روغن برای ارزیابی کیفیت عایق حیاتی است.

وقتی نتایج تست BDV کم باشد چه اتفاقی می افتد؟

خوانش پایین BDV همیشه نشان دهنده خرابی ترانسفورماتور نیست. در بسیاری از موارد، عملکرد طبیعی روغن را می توان از طریق درمان بازیابی کرد.

اقدامات معمول تعمیر و نگهداری عبارتند از:

1.فیلتراسیون روغن

ذرات معلق و آلاینده های جامد را حذف می کند.

2.کم آبی روغن

آبگیری با خلاء رطوبت را از بین می برد و قدرت دی الکتریک را بهبود می بخشد.

3.ترمیم روغن

فرآیندهای تصفیه پیشرفته می توانند عملکرد روغن را بازیابی کرده و عمر مفید آن را افزایش دهند.

4.تعویض روغن

اگر روغن به شدت تخریب شده باشد، ممکن است نیاز به تعویض کامل باشد.

انتخاب راه حل مناسب به شرایط کلی روغن و ترانسفورماتور بستگی دارد.

نتیجه گیری

روغن ترانسفورماتور نقش مهمی در حفظ عملیات برق ایمن و قابل اعتماد دارد. تست BDV یک روش عملی برای ارزیابی قدرت عایق روغن ترانسفورماتور و تشخیص مشکلات احتمالی قبل از تشدید آنها ارائه می دهد.

درک آنچه که مقادیر BDV نشان می دهد به تیم های تعمیر و نگهداری کمک می کند تا تصمیمات آگاهانه ای در مورد تصفیه روغن، فیلتراسیون یا جایگزینی بگیرند. آزمایش منظم، همراه با اقدامات تعمیر و نگهداری مناسب، می تواند به طور قابل توجهی خطر خرابی ترانسفورماتور را کاهش دهد و قابلیت اطمینان طولانی مدت تجهیزات را افزایش دهد.

برای سازمان هایی که به دنبال پشتیبانی متخصص در تشخیص و نگهداری ترانسفورماتور هستند، MES خدمات تخصصی را برای کمک به اطمینان از عملکرد ایمن و کارآمد سیستم های قدرت ارائه می دهد.
