تحلیل فنی پست های جعبه ای در اروپا، آمریکا و چین چیست؟

از دیدگاه مهندسان برق، پست های کانتینری اروپایی، آمریکایی و چینی (به سبک چینی) سه رویکرد فنی متمایز بر اساس استانداردهای شبکه، محیط های جغرافیایی و تقاضاهای بازار را نشان می دهند. تفاوت های اصلی در چهار بعد کلیدی نهفته است: یکپارچه سازی ساختاری، پیکربندی های حفاظتی، طراحی مدیریت حرارتی و سیستم های استاندارد. این تفاوت ها باعث ایجاد سناریوهای کاربردی متمایز و مسیرهای تکاملی می شود.

پست‌های به‌سبک آمریکایی، فشرده‌بودن و مقرون‌به‌صرفه بودن را در اولویت قرار می‌دهند تا امکان استقرار گسترده را فراهم کنند. از سوی دیگر، پست‌های اروپایی بر عملکرد محیطی پیشرفته و طراحی‌های یکپارچه زیبایی‌شناختی تأکید دارند. در حالی که پست های چینی اغلب راه حل های ترکیبی عملی را اتخاذ می کنند که تفاوت های بین این دو را از نظر یکپارچگی، هزینه و طراحی متعادل می کند. این تفاوت ها عمیقاً بر مقیاس، ترکیب ساختاری، طراحی داخلی، پیکربندی تجهیزات کلیدی، ویژگی های ایمنی، روش های نصب و نگهداری و در نهایت مناسب بودن پست ها برای کاربردهای خاص تأثیر می گذارد.

در زیر یک تحلیل عمیق از سه منظر ارائه می شود: جزئیات فنی، سناریوهای کاربردی و روندهای آینده.

I. مقایسه عمیق جزئیات فنی اصلی برای سه نوع اصلیپست های نوع جعبه

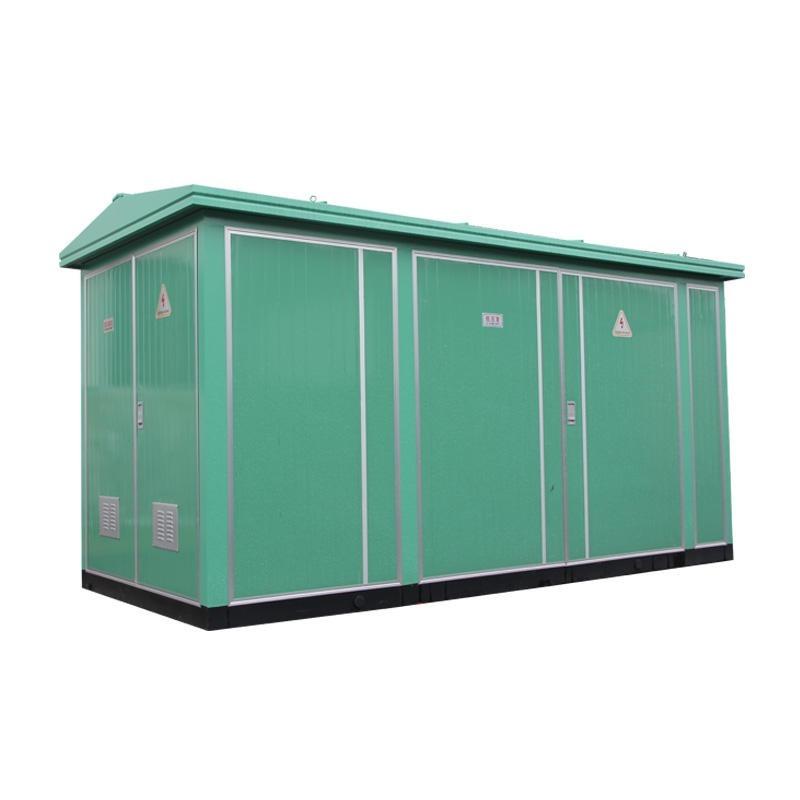

1. اروپاییپست های نوع جعبه (به سبک اروپاییپست های نوع جعبهاستانداردهای اتحادیه اروپا/IEC)

تعریف اصلی: مطابق با استانداردهای IEC 62271-202 و IEC 61330، این پست‌ها دارای ساختار مدولار سه قسمتی مستقل هستند و شکل غالب جهانی را نشان می‌دهند.پست های نوع جعبه"

(1) ساختار و طرح

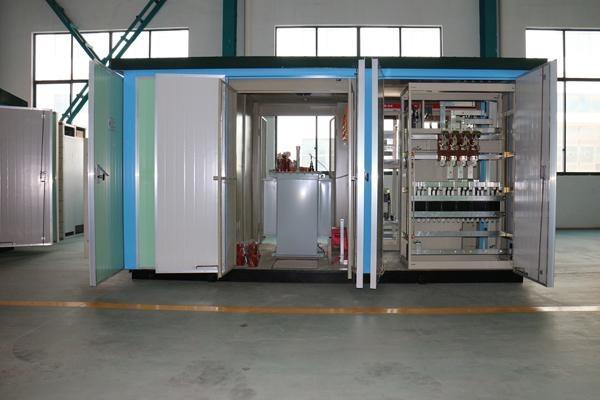

· سه محفظه کاملاً مستقل: محفظه ولتاژ بالا، محفظه ترانسفورماتور و محفظه ولتاژ پایین به طور کامل توسط پارتیشن های فلزی از هم جدا شده اند و یک "目” یا ”品” چیدمان شکل.

· محفظه و حفاظت: صفحات فولادی دولایه با لایه عایق پلی اورتان. رتبه حفاظتی IP54–IP55؛ قابلیت ضد گرد و غبار، ضد آب و ضد تراکم قوی.

· الزامات پایه: به یک ترانشه کابل استاندارد، یک پایه مستقل و یک گذرگاه دسترسی نگهداری شده (≥800 میلی متر) نیاز دارد.

(2) پیکربندی مولفه اصلی

· سمت ولتاژ بالا: پیکربندی استاندارد شامل واحدهای اصلی حلقه SF6 یا تابلو برق عایق شده با هوا، یکپارچه با کلیدهای شکست بار، سوئیچ های ایزوله، سوئیچ های زمین و برقگیرها، دارای اینترلاک های پنج پیشگیری است.

· ترانسفورماتور: عمدتاً ترانسفورماتورهای نوع خشک سری SCB (ریخته گری رزین اپوکسی)، با ظرفیت های 50kVA تا 2500kVA. خنک کننده هوای اجباری (کنترل دما + فن های محوری).

· سمت ولتاژ پایین: تابلو برق، از جمله کلیدهای مدار قاب، جبران خازن هوشمند، کنتورهای هوشمند، و ماژول های حفاظت از نوسانات، که مقیاس پذیری استثنایی را ارائه می دهد.

· سیستم حفاظت: سمت ولتاژ بالا اختیاری "سوئیچ بار + فیوز" یا حفاظت از قطع کننده مدار (حفاظت در برابر جریان اضافه، لحظه ای، اضافه بار و خطای زمین) را ارائه می دهد. سمت ولتاژ پایین دارای حفاظت جامع توزیع است.

(3) ویژگی های فنی کلیدی

· ایمنی: محفظه های مستقل با قابلیت جداسازی خطای قوس قوی (مقاومت قوس داخلی 20kA/0.5s).

· قابلیت نگهداری: هر واحد می تواند به طور مستقل برای تعمیر و نگهداری از انرژی خارج شود. تعمیر و نگهداری جانبی ولتاژ پایین را می توان بدون قطع برق انجام داد.

· تلفات و بهره وری انرژی: ترانسفورماتورهای نوع خشک مقاوم در برابر آتش، بدون نشتی و کم صدا هستند، اما تلفات بدون بار آنها کمی بیشتر از ترانسفورماتورهای روغنی است.

· اندازه: بزرگترین حجم برای همان ظرفیت، تقریباً 1.5 تا 3 برابر واحدهای سبک آمریکایی.

2. به سبک آمریکاییپست نوع جعبه (به سبک آمریکاییپست نوع جعبه، استانداردهای IEEE/ANSI)

تعریف اصلی: مطابق با استانداردهای IEEE C57.12.25 و ANSI C84.1 است. دارای یک ساختار بسیار یکپارچه و محفظه مشترک است که به عنوان "ترانسفورماتور نوع ترکیبی (ZGS)" نیز شناخته می شود.

(1) ساختار و طرح

· مخزن مشترک یکپارچه: بدون محفظه ولتاژ بالا جداگانه. سوئیچ بار ولتاژ بالا، فیوزها، تعویض شیر و هسته ترانسفورماتور همگی در یک مخزن روغن غوطه ور هستند.

· طراحی بدون روغن: دارای ساختار کاملاً مهر و موم شده "روغن + شکاف هوا" با مخزن و رادیاتور مستقیماً برای اتلاف گرما.

· محفظه و حفاظت: صفحه فولادی تک لایه، درجه حفاظت IP34D–IP44، با تاکید بر محافظت در برابر گرد و غبار و اجسام خارجی جامد.

· پایه مورد نیاز: پایه پلت فرم ساده. بدون نیاز به ترانشه کابل؛ اتصالات پلاگین کابل مستقیم

(2) پیکربندی مولفه اصلی

· سمت ولتاژ بالا: دوشاخه کابل نوع زانویی + فیوز پلاگین + سوئیچ بار. کاملاً عایق بندی شده، کاملاً محافظ و ایمن در برابر لمس، تا حد امکان ساده شده است.

· ترانسفورماتور: ترانسفورماتور کاملاً مهر و موم شده غوطه ور در روغن، ظرفیت 315 kVA–1600 kVA. روغن ترانسفورماتور هم به عنوان عایق و هم به عنوان وسیله خنک کننده عمل می کند.

· سمت کم ولتاژ: کابینت قطع کننده مدار قالبی فشرده با پیکربندی حفاظتی ساده شده (اضافه بار، اتصال کوتاه، ولتاژ کم).

· سیستم حفاظت: فیوزهای ولتاژ بالا در برابر خطاهای ترانسفورماتور داخلی محافظت می کنند. قطع کننده های مدار قالب گیری شده با ولتاژ پایین از خط محافظت می کنند. بدون دستگاه حفاظت رله

(3) ویژگی های فنی کلیدی

· فشردگی: حداقل حجم، با ردپایی از 1/4 تا 1/3 واحدهای سبک اروپایی، و 15٪ تا 20٪ هزینه کمتر.

· قابلیت نصب: "Plug-and-play"; زمان نصب تنها یک سوم واحدهای اروپایی است.

· اتلاف گرما: خنک کننده در هوای آزاد. ظرفیت اضافه بار بالا (به مدت 2 ساعت به 2 برابر اضافه بار اجازه می دهد).

محدودیت ها: تعمیر و نگهداری نیاز به قطع برق کامل دارد. قطعات ولتاژ بالا در روغن غوطه ور هستند و تعمیرات پس از خرابی را پیچیده و مستعد نشتی می کند.

3. چینیپست های نوع جعبه (به سبک چینی / به سبک هوآشیپست های نوع جعبه، GB استاندارد)

تعریف اصلی: این پست‌ها با ترکیب مدولاریت اروپایی با فشردگی آمریکایی، مطابق با GB/T 17467-2020 (ولتاژ بالا/ولتاژ پایین) هستند.پست های نوع جعبه) و دارای ساختار سه محفظه ای تغییر یافته و موضعی است.

(1) ساختار و طرح

· سه محفظه مستقل و در عین حال فشرده: محفظه های ولتاژ بالا، ترانسفورماتور و ولتاژ پایین مجزا هستند اما دارای ابعاد کاهش یافته هستند (در حد استانداردهای اروپایی و آمریکایی).

· طرح بهینه شده: عمدتاً目چیدمان طولی تک ردیفی "شکل (منطبق با الزامات سازگاری الکترومغناطیسی IEEE)، سازگار با استانداردهای نصب شبکه برق چین.

· محفظه و حفاظت: صفحه فولادی دولایه، IP44-IP54، مقاومت در برابر خوردگی افزایش یافته، مقاومت در برابر لرزه (طراحی شده برای شدت لرزه ای IX)، و مقاومت در برابر دمای بالا (25- درجه سانتیگراد تا +40 درجه سانتیگراد).

(2) پیکربندی مولفه اصلی (محلی سازی پیشرفته)

· سمت ولتاژ بالا: پیکربندی استاندارد شامل واحدهای اصلی حلقه عایق هوا/SF6 تولید داخل است که با راه حل های قطع کننده مدار اروپایی و راه حل های پلاگین زانویی آمریکایی سازگار است.

· ترانسفورماتورها: انتخاب مدل های خشک یا غوطه ور در روغن (SCB14/S15، کلاس 1 بهره وری انرژی). قابلیت مقاومت در برابر اتصال کوتاه (10 kV/25 kA/3 s، فراتر از استاندارد IEC 20 kA/2 s).

· سمت ولتاژ پایین: توزیع برق هوشمند یکپارچه، جبران توان راکتیو خودکار، کاهش هارمونیک، و نظارت از راه دور، متناسب با نیازهای اتوماسیون شبکه توزیع چین.

· سیستم حفاظت: حفاظت دوگانه اضافی، با فیوزهای ولتاژ بالا + قطع کننده مدار به عنوان حفاظت پشتیبان. مجهز به ویژگی های حفاظتی غیر الکتریکی مانند افزایش دما، گاز و کاهش فشار.

(3) ویژگی های فنی کلیدی

· سازگاری: کاملاً با شبکه های توزیع 10kV/20kV چین، سطوح اتصال کوتاه و تنظیمات زمین سازگار است.

· مقرون به صرفه بودن: هزینه کمتر نسبت به طرح های اروپایی، قابلیت اطمینان بیشتر نسبت به طرح های آمریکایی.

· هوشمندی: نظارت استاندارد IoT (دورسنجی، کنترل از راه دور و کنترل از راه دور)، از پروتکل IEC 61850 پشتیبانی می کند.

مقایسه پارامترهای فنی سه پست اصلی باکس نوع

II. تطبیق دقیق سناریوهای کاربردی (معیارهای انتخاب برای مهندسان برق)

1. سناریوهای کاربردی برای سبک اروپاییپست های نوع جعبه

معیارهای اصلی انتخاب: قابلیت اطمینان بالا، ایمنی بالا، مقیاس پذیری قوی و پایداری محیطی به عنوان یک اولویت

· مراکز شهر / ساختمان‌های شاخص: مجتمع‌های تجاری، ساختمان‌های مرتفع، CBD (ایمنی در برابر آتش، سر و صدای کم، ادغام چشم‌انداز).

· بارهای صنعتی / با قابلیت اطمینان بالا: مراکز داده، ساخت دقیق، حمل و نقل ریلی، بیمارستان ها (تامین برق بدون وقفه، تعمیر و نگهداری بدون قطع برق).

· یکپارچه سازی شبکه انرژی تجدیدپذیر: نیروگاه های بادی / نیروگاه های PV (کاهش هماهنگ، جبران توان راکتیو، نظارت هوشمند).

· مناطق حساس به محیط زیست: مدارس، مناطق مسکونی، نقاط دیدنی (بدون نشت روغن، عایق از نوع خشک).

2. سناریوهای کاربردی برای ایالات متحدهپست های نوع جعبه

معیارهای اصلی انتخاب: هزینه کم، استقرار سریع، فضای بسیار محدود

· شبکه برق آمریکای شمالی: شبکه های توزیع محلی در ایالات متحده و کانادا (تطابق با استاندارد).

· نوسازی مناطق مسکونی قدیمی: نقاط پایانی شبکه شهری با فضای محدود و چرخه ساخت و ساز کوتاه.

· منبع تغذیه موقت / اضطراری: سایت های ساختمانی، نمایشگاه های تجاری، امداد رسانی در بلایای طبیعی (وصل و بازی، قابل جابجایی).

· شبکه های روستایی / حومه ای: مناطقی با تراکم بار کم، شعاع عرضه بزرگ و قابلیت های O&M محدود.

3. سناریوهای کاربردی برای چینیپست های نوع جعبه

معیارهای اصلی انتخاب: سازگاری با شبکه برق چین، مقرون به صرفه بودن بالا و O&M هوشمند

· شبکه های توزیع شهری و روستایی در چین: جوامع مسکونی جدید، پارک های صنعتی، و امکانات عمومی شهری (استاندارد 10 کیلوولت، تطابق سطح اتصال کوتاه).

· ارتقاء اتوماسیون شبکه توزیع: پوشش کامل "سه کنترل از راه دور" (اندازه گیری از راه دور، سیگنال دهی از راه دور، کنترل از راه دور)، گره های شبکه هوشمند.

· «زیرساخت جدید»: ایستگاه های پایه 5G، خوشه های ایستگاه شارژ، نیروگاه های ذخیره انرژی (رابط یکپارچه منبع-شبکه-بار-ذخیره سازی).

· صادرات / کمربند و جاده: برای بازارهای آسیای جنوب شرقی، خاورمیانه، آفریقا و سایر مناطق با استانداردهای ترکیبی IEC و GB سازگار شده است.

III. روندهای توسعه آینده (جهت های تکاملی سه مسیر اصلی فناوری)

1. روندهای مشترک جهانی (به روز رسانی به اشتراک گذاشته شده توسط هر سه مسیر)

(1) راندمان کم کربن و انرژی بالا

· ارتقاء اجباری بهره وری انرژی: از سال 2026، استانداردهای بهره وری انرژی سطح 1 در بازارهای بزرگ جهانی اجباری خواهد بود (کاهش تلفات بدون بار تا 40٪).

· جایگزین های عایق دوستدار محیط زیست: استفاده صفر از SF6 (با هوای خشک، N2 و گازهای سازگار با محیط زیست جایگزین شده است). روغن معدنی با روغن گیاهی استر طبیعی جایگزین شده است.

· پذیرش گسترده آلیاژهای آمورف: تلفات بدون بار 70 تا 80 درصد کمتر از مواد سنتی است. ضریب نفوذ در شبکه دولتی تا سال 2030 به 50 درصد می رسد.

(2) هوش بالا (AIoT)

· محاسبات لبه + دوقلوهای دیجیتال: نظارت بر وضعیت بلادرنگ، پیش‌بینی خطا (دقت > 95%)، تشخیص از راه دور، و تولید خودکار گزارش‌های O&M.

· انطباق کامل با IEC 61850: قابلیت Plug-and-play، قابلیت همکاری افزایش یافته و یکپارچه سازی یکپارچه با سیستم های توزیع شبکه هوشمند.

· 5G + IoT: کنترل از راه دور، تشخیص قوس، هشدارهای دمای بیش از حد، تجزیه و تحلیل مصرف انرژی. عملیات بدون سرنشین استاندارد می شود.

(3) یکپارچه سازی و پیش ساخته

· "ادغام چند محفظه": ماژول های پیش ساخته که ایستگاه های پست، ذخیره انرژی، PV، و ایستگاه های شارژ را یکپارچه می کنند و 30% دیگر اثر را کاهش می دهند.

· طراحی ماژولار، بلوک ساختمانی: ماژول های استاندارد، پیش مونتاژ کارخانه و سیم کشی صفر در محل زمان نصب را به یک روز کاهش می دهد.

2. تکامل متمایز سه خط تولید عمده

(1) کلید اروپایی: ایمنی نهایی + صفر کربن سبز

· تقویت حفاظت قوس داخلی (انقراض قوس ≤0.1s)، ضد انفجار، و درجه بندی مقاومت در برابر آتش.

· کل سری بدون روغن، کاملاً خشک و از مواد قابل بازیافت ساخته شده و مطابق با مقررات اتحادیه اروپا "خنثی بودن کربن" است.

· بر روی 40.5 کیلوولت ولتاژ بالا، برنامه های کاربردی با ظرفیت بالا و سناریوهای ایستگاه اصلی ریزشبکه هوشمند تمرکز می کند.

(2) ایالات متحدهنوع جعبهپست های فرعی: ادغام حداقلی + هزینه کم

· کوچک سازی بیشتر و کاهش وزن، برای سیستم های ذخیره سازی انرژی PV توزیع شده در آمریکای شمالی و مسکونی.

· از اینترنت اشیا برای نظارت ساده استفاده می‌کند و بر مدل O&M کم‌هزینه مبتنی بر «شکست در جایگزینی» تأکید دارد.

· تمرکز بر بازارهای شبکه توزیع با ساختار ضعیف در آمریکای شمالی، آمریکای لاتین و استرالیا.

(3) چینی نوع جعبه پست های فرعی: سازگاری جهانی + یکپارچه سازی هوشمند

· سازگاری با استاندارد دوگانه (IEC+GB)، با افزایش سازگاری با محیط های شدید (سرما شدید، رطوبت بالا، ارتفاع بالا).

· تولید یکپارچه، شبکه، بار و ذخیره سازی: ادغام عمیق اینورترهای ذخیره انرژی (PCS) و سیستم های مدیریت انرژی (EMS).

· تعمیر و نگهداری پیشگویانه مبتنی بر هوش مصنوعی: با توانمندسازی الگوریتم های داخلی، MTBF به بیش از 100000 ساعت افزایش یافت.

· پیشروی با پیشرفت های دوگانه در بازار جهانی متوسط ​​به پایین

IV. خلاصه: تفاوت های اساسی در رویکردهای فنی

· اروپایی: ایمنی اول، مدولار، و بسیار قابل اعتماد، نشان دهنده یک رویکرد فنی "مهندسی دقیق".

· آمریکایی: هزینه اول، یکپارچه و سریع استقرار، نشان دهنده یک رویکرد فنی "اقتصاد محور".

· رویکرد چینی: سازگاری-اول، بومی سازی و هوشمندی، نشان دهنده رویکرد فنی "متوازن".

در طی 3 تا 5 سال آینده، این سه رویکرد از یکدیگر جدا می شوند و مرزهای آنها محو می شود: رویکرد اروپایی فشرده تر، رویکرد آمریکایی هوشمندتر، و رویکرد چینی بین المللی تر خواهد شد، و در نهایت به سمت یک الگوی فنی یکپارچه از "هوش، کربن کم، یکپارچه سازی، و استانداردسازی" همگرا می شود.

سوالات متداول برای پست های جعبه ای اروپایی، آمریکایی و چینی

1. سیستم های استاندارد اصلی برای سه نوع پست جعبه ای کدامند؟

· اروپایی: IEC 62271، IEC 61330

· آمریکایی: IEEE C57.12.25، ANSI

· چینی: GB/T 17467-2020

2. تفاوت های ساختاری اصلی چیست؟

· اروپایی: سه محفظه کاملا مستقل، طراحی مدولار

· آمریکایی: مخزن مشترک یکپارچه، ولتاژ بالا و مخزن نفت مشترک ترانسفورماتور

· چینی: سه محفظه مستقل، چیدمان فشرده و بهینه

3. در هر نوع از کدام نوع ترانسفورماتور استفاده می شود؟

· اروپایی: ترانسفورماتور عمدتاً خشک

· آمریکایی: فقط ترانسفورماتور غوطه ور در روغن

· چینی: نوع خشک یا غوطه ور در روغن اختیاری است

4-کدام حجم و ردپای کمتری دارد؟

پست باکس آمریکایی، فقط حدود 1/3 از نوع اروپایی.

5. کدامیک قوی ترین قابلیت مقاومت در برابر اتصال کوتاه را دارد؟

پست جعبه چینی، تا 25kA/3s سطح افزایش یافته است.

6. آیا تعمیر و نگهداری بدون قطع کامل برق قابل انجام است؟

· اروپایی و چینی: بله، تعمیر و نگهداری مستقل محفظه ای

· آمریکایی: نه، قطع برق کلی لازم است

7-کدام نوع کمترین هزینه را دارد؟

پست باکس آمریکایی، 15%–20% کمتر از نوع اروپایی.

8. سناریوهای کاربردی معمولی کدامند؟

· اروپا: مناطق مرکزی شهری، مراکز داده، سایت‌های صنعتی با ایمنی بالا

· آمریکایی: فضای کم، ساخت سریع، برق روستایی و موقت

· چینی: شبکه های توزیع شهری و روستایی، زیرساخت های جدید، شبکه های هوشمند

9. روند توسعه آینده چیست؟

رایج: راندمان بالا، هوشمندی، بدون SF6، یکپارچه سازی

· اروپایی: ایمنی فوق العاده، کربن صفر، سری کامل از نوع خشک

· آمریکایی: کوچک سازی، حالت جایگزینی کم هزینه

· چینی: سازگاری IEC+GB، ادغام منبع-شبکه-بار-ذخیره

10. کدام یک برای پروژه های شبکه برق چین مناسب تر است؟

پست جعبه چینی، بهترین شبکه توزیع 10kV/20kV، حفاظت و نیازمندی های هوشمند.
