سوئیچ جدا کننده ولتاژ بالا در فضای باز GW9

Ceho یک تولید کننده و تامین کننده متخصص در تامین کلید عایق ولتاژ بالا GW9 در فضای باز است. کلیدهای سری GW9 برای تجهیزات الکتریکی فشار قوی در فضای باز با ولتاژهای سه فاز AC 50 هرتز 0kV/15kV/20kV مناسب هستند. آنها برای جداسازی الکتریکی خطوط انتقال فشار قوی در هنگام انتقال بدون بار، تعمیر و نگهداری شینه ولتاژ بالا، قطع کننده های مدار و سایر تجهیزات الکتریکی و همچنین برای ایزولاسیون الکتریکی خطوط ولتاژ بالا استفاده می شوند. محصول ما را می توان به مدارهای جداسازی جریان القایی و خازن کوچک تقسیم کرد. ساختار آن ساده و معقول است، با استفاده از لوازم جانبی مس-آلومینیوم، محفظه مهر و موم شده از جنس استنلس استیل و پایه گالوانیزه گرم، مقاومت عالی در برابر فشار و مقاومت در برابر خوردگی و عملکرد قابل اعتماد را ارائه می دهد. سبک وزن و نصب آسان، بدون نیاز به تمیز کردن و نگهداری منظم، برای بخش ها و انشعابات مختلف خطوط توزیع 10-20 کیلوولت در مناطق شهری و روستایی و همچنین بخش های تعمیر و نگهداری با نقاط قطع به وضوح قابل مشاهده است. سوئیچ ایزوله ولتاژ بالا GW9 ارزان قیمت، یک دستگاه الکتریکی ولتاژ بالا در فضای باز مناسب است.

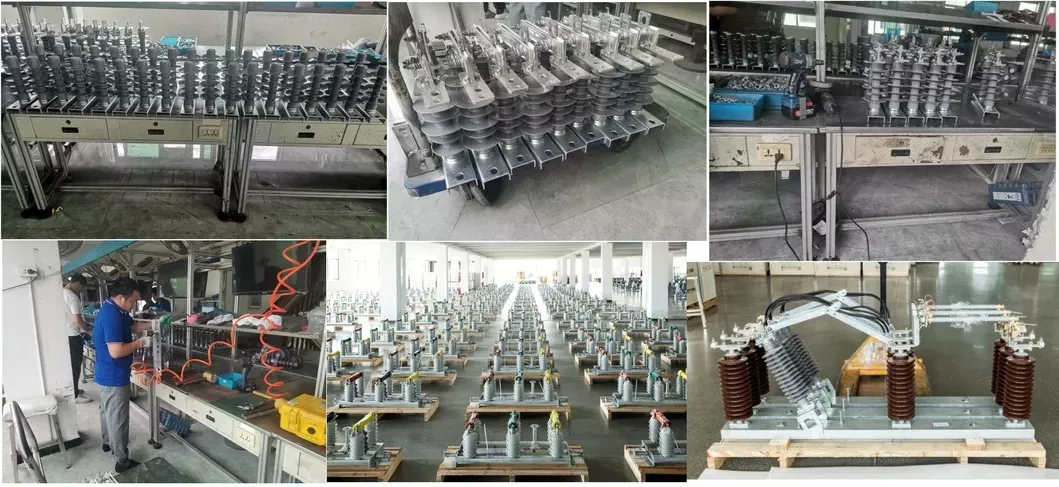

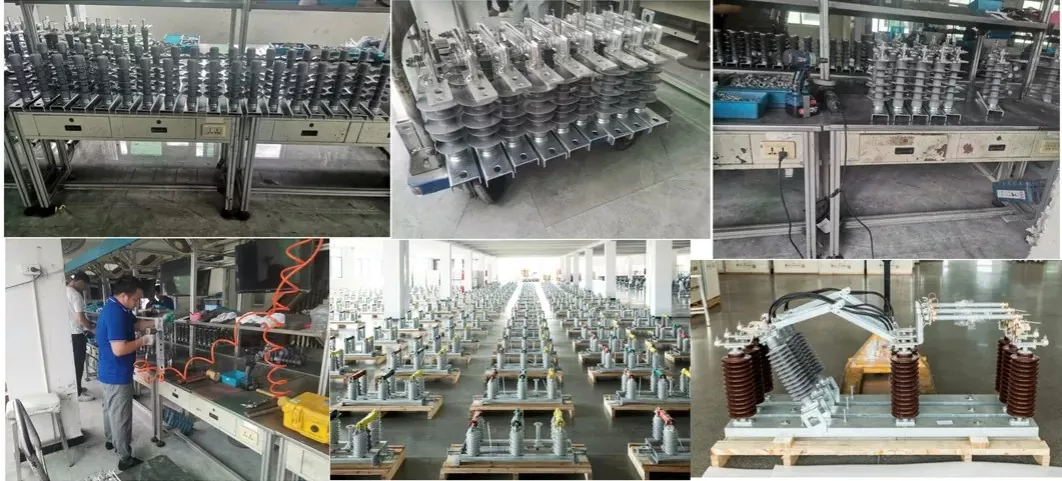

کارخانه ما

(H) سری GW9-12 در فضای باز تکفاز قطع کننده/سوئیچ جداکننده ولتاژ بالا AC (از این پس به عنوان "قطع کننده/سوئیچ ایزوله" نامیده می شود) برای سوئیچینگ خطوط 10 کیلوولت تحت ولتاژ و بدون بار، و برای جداسازی الکتریکی تعمیرات اساسی تعمیرات اساسی از اتوبوس های ولتاژ بالا، قطع کننده های مدار برقی برقی و سایر خطوط برق فشار قوی استفاده می شود.

کلیدهای جداکننده/ایزوله مطابق با استانداردهای فنی کلیدهای جداسازی ولتاژ و جریان GB/T 1985-2014 و کلیدهای ارت، سوئیچ های ایزولاسیون AC ولتاژ بالا DL/T 486-2010 و کلیدهای ارت می باشد.

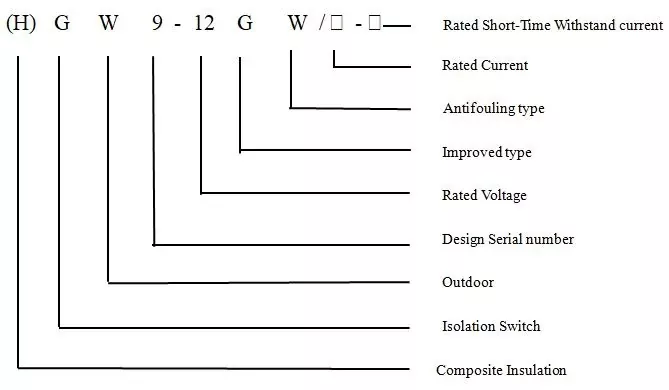

مدل و معنا

شرایط محیطی برای استفاده

1. ارتفاع: از 1000 متر بیشتر نباشد. اگر ارتفاع بالاتر از 1000 متر باشد، سطح عایق حرارتی نامی باید متناسب با آن تنظیم شود.

2. دمای محیط: حد بالایی +45 درجه سانتیگراد، حد پایینی -40 درجه سانتیگراد، میانگین دمای گرمترین ماه 30 درجه سانتیگراد، حداکثر اختلاف دمای روزانه 25K.

3. شدت تابش خورشیدی (در فضای باز): 0.1W/cm²

4. سرعت باد/فشار باد (در فضای باز): 0.5 متر بر ثانیه / 700 پاسکال

5. درجه آلودگی: کلاس E

6. ضخامت یخ: بیش از 20 میلی متر نیست

7. رطوبت: میانگین رطوبت نسبی روزانه بیش از 95٪، میانگین رطوبت نسبی ماهانه بیش از 80٪ نیست.

8. عملکرد لرزه ای: شتاب افقی 0.3m/2، شتاب عمودی 0.15m/s²

9. ضریب ایمنی: موج سه دوره ای تشدید سینوسی، ضریب ایمنی بیشتر از 1.67.

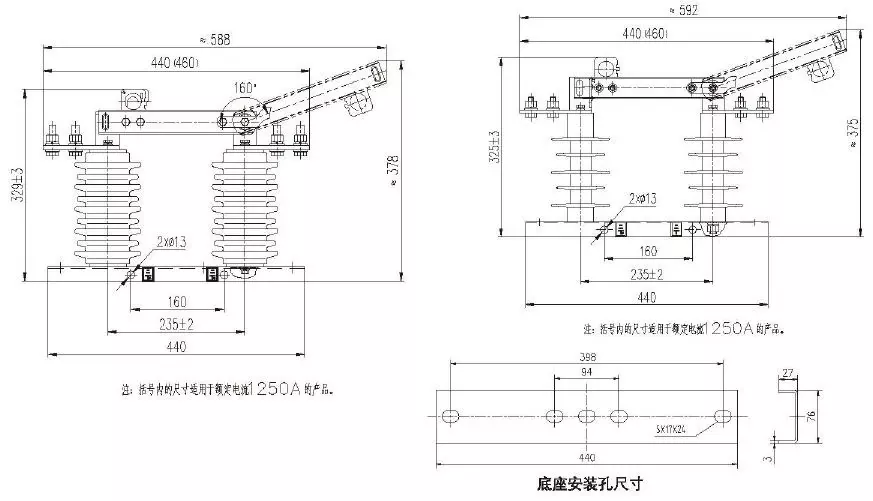

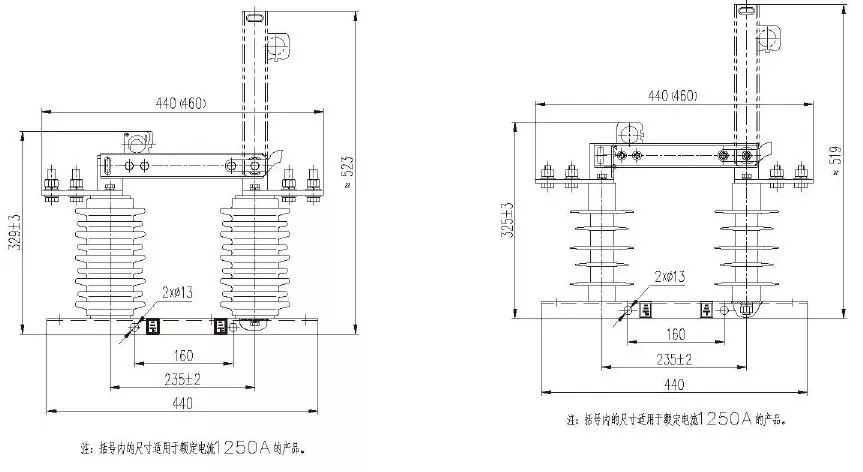

طرح کلی و ابعاد نصب

داده های فنی

مزایای کلیدی

1. ساختار محصول و مقاومت در برابر خوردگی به طور قابل توجهی بهبود یافته است. هنگامی که بسته می شود، صفحه رسانا عملکرد خود قفلی دارد. برای باز کردن، کافی است قلاب قفل را بکشید تا قفل به طور خودکار باز شود. پایه مجهز به فنر رسانا و پوشش فنری است. دستگاه خود قفل شامل صفحه قفل، قلاب قفل و فنر قلاب قفل است. تمام قطعات استاندارد از فولاد ضد زنگ غیر مغناطیسی SUS304 با روکش روشن و مقاومت در برابر خوردگی عالی ساخته شده اند.

2. صفحه رسانا فاقد قفل توقف است. حداکثر زاویه باز شدن چرخش کمتر از 160 درجه نیست و پایه صفحه رسانا فاقد گیره های فولادی ضد زنگ است. فرآیندهای غیرفعال سازی، پرچ کردن و نصب با الاستیسیته بالا برای حفظ نیروی گیره تماسی استفاده می شود.

3. اجزای مدار اصلی سوئیچ جداکننده ولتاژ بالا GW9 از مس قرمز T2 استفاده می کند. کنتاکت‌ها و پایانه‌های ثابت به صورت یکپارچه قالب‌گیری می‌شوند و به طور کامل مشکلات تماس ناشی از جوشکاری کنتاکت‌ها و پایانه‌های ثابت در گذشته را حل می‌کنند.

4. تمام اجزای رسانا در مدار اصلی با ضخامت کمتر از 20 میلی متر نقره اندود شده و تحت یک عملیات ضد اکسیداسیون مهر و موم شده قرار می گیرند. آبکاری سطح روشن و بادوام است، دارای مقاومت اکسیداسیون قوی، رسانایی عالی و مقاومت مدار 80mmΩ است.

5. پایانه های سیم کشی ساختاری دو سوراخه، ساخته شده از آلیاژ مس سخت، با روکش نقره ای بیرونی دارند.

6. این سوئیچ از فنر تماس فشار خارجی استفاده می کند، با تماس های رسانا با ساختار "قوس ثابت" تماس برقرار می کند و فشار بسیار یکنواخت و عملکرد خود تمیز شوندگی را ارائه می دهد. فشار تماس در طول مدت طولانی ثابت می ماند و ایمنی و قابلیت اطمینان محصول را در طول کار در مسافت طولانی تضمین می کند.

7. عایق از مواد کامپوزیت لاستیک سیلیکونی یا سرامیکی با استحکام بالا ساخته شده است و با فاصله خزش زیاد طراحی شده است، الزامات ضد آلودگی کلاس E را برآورده می کند و دارای قابلیت های ضد آلودگی خوب و ویژگی های عملیات در فواصل طولانی است.

8. حداقل فاصله از قسمت های متحرک کلید عایق ولتاژ بالا GW9 Outdoor تا زمین بیشتر از 200 میلی متر و فاصله بین شکستگی ها بیشتر از 230 میلی متر است که آن را برای مناطق با ارتفاع بالا مناسب می کند.
