مدار شکن خلاء ولتاژ بالا VS1 داخلی

Ceho می تواند مدار شکن خلاء ولتاژ بالا VS1 را با خدمات پس از فروش جامع و تحویل به موقع ارائه دهد. اصل کار این مدارشکن خلاء به این صورت است که وقتی کنتاکت متحرک و کنتاکت استاتیک تحت عمل مکانیزم عملکردی از هم جدا می شوند، یک قوس الکتریکی بین کنتاکت ها ایجاد می شود و سطح کنتاکت ها بخار را در دمای بالا تبخیر می کند. شکل خاص طراحی تماس این محصول باعث ایجاد میدان مغناطیسی در هنگام عبور جریان می شود. تحت تأثیر این میدان مغناطیسی، قوس الکتریکی به سرعت در جهت مماسی سطح تماس حرکت می کند. مقداری بخار فلز روی سیلندر فلزی (سپر) متراکم می شود و قوس به طور طبیعی از صفر عبور می کند و سپس خارج می شود. هنگامی که قوس خاموش می شود، قدرت دی الکتریک بین کنتاکت ها به سرعت بهبود می یابد

ارسال استعلام

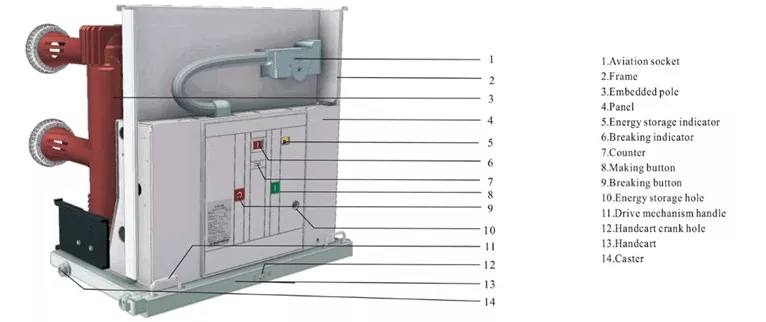

توضیحات محصول

می‌توانید مطمئن باشید که مدار شکن خلاء ولتاژ بالا VS1 را از Ceho خریداری کنید. مدار شکن خلاء برای استفاده در سیستم های قدرت با ولتاژ نامی 12kv برای اهداف حفاظتی و همچنین در واحدهای کنترل تجهیزات شبکه برق و تجهیزات برق صنعتی مناسب است. می توان آن را به KYN28 (GZS1) مجهز کرد. انواع تابلوهای کابینت سوئیچ مانند XGN و GG-1A. محصولات مرتبط: چرخ دستی های عایق، چرخ دستی های فیوز و سایر چرخ دستی های ترانسفورماتور ولتاژ.

استانداردهای محصول

♦ IEC62271-100 کلید ولتاژ بالا و تجهیزات کنترل قسمت 100: مدارشکن AC

♦ مدارشکن های ولتاژ بالا GB1984

♦ GB/T11022 مشخصات متداول برای استانداردهای کلید و کنترل ولتاژ بالا

♦ مدارشکن جاروبرقی JB/T 3855 High VoltageAC

♦ مشخصات قطع کننده مدار AC ولتاژ بالا DL/T402

شرایط محیطی

♦ دمای محیط: -15℃~+40℃;

♦ ارتفاع: ≤1000 متر؛

♦ رطوبت نسبی: میانگین روزانه ≤95%، میانگین ماهانه ≤90%؛

♦ شدت زلزله: ≤8 سطح.

♦ مکان های بدون آتش سوزی، خطر انفجار، کثیف جدی، خوردگی شیمیایی و همچنین لرزش شدید

تاریخ فنی

خیر	مورد	واحد	تاریخ
1	ولتاژ نامی	kv	15؟ ? ? ? ? ? ? ? ? ? ? ? ? 24
2	ولتاژ تحمل فرکانس توان کوتاه مدت (1 دقیقه)		90/102 ? ? ? ? ? ? ? ??65/79
3	ولتاژ مقاومت در برابر ضربه صاعقه		50/59 ? ? ? ? ? ? ? ? ??125/145
4	فرکانس نامی	هرتز	50
5	جریان نامی	A	630؟ ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250؟ ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	جریان متحمل نامی کوتاه مدت	را	20 50 50	25 63 63	31.5 80 80
7	حداکثر جریان متحمل نامی
8	جریان بسته شدن اتصال کوتاه نامی (پیک)
9	توالی عملیات رتبه بندی شده		O-0.3s-co-180s-co
10	عمر مکانیکی	بار	20000
11	ولتاژ عملیاتی نامی	V	AC/DC220، AC/DC110
12	زمان افتتاحیه	ام‌اس	20 تا 50
13	زمان بسته شدن		30 تا 70
14	زمان قطع جریان اتصال کوتاه نامی		50

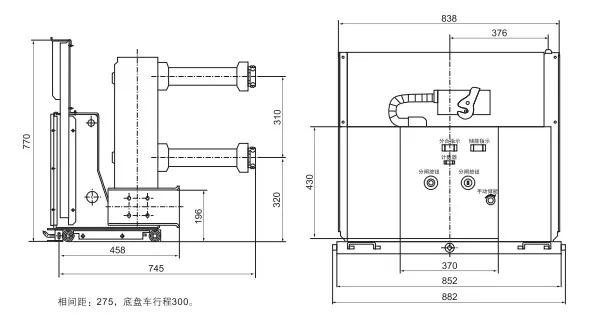

طراحی ابعاد کلی
