یک پست نوع جعبه چیست؟

چیهالف پست باکس نوع?

الف پست باکس نوعهمچنین به عنوان a پیش ساختهیا پست فشرده،  یک واحد سرپوشیده و مونتاژ شده در کارخانه است که تمام اجزای اساسی یک پست الکتریکی سنتی را در یک محفظه فلزی ضد آب و هوا یکپارچه می کند. این برای تبدیل و توزیع برق ولتاژ متوسط ​​(MV) به ولتاژ پایین (LV) طراحی شده است.

آن را به عنوان یک ایستگاه توزیع برق «plug-and-play» در نظر بگیرید که جایگزین ساختمان‌های پست‌های بزرگ و آجری می‌شود.

اجزای الفپست از نوع جعبه ای

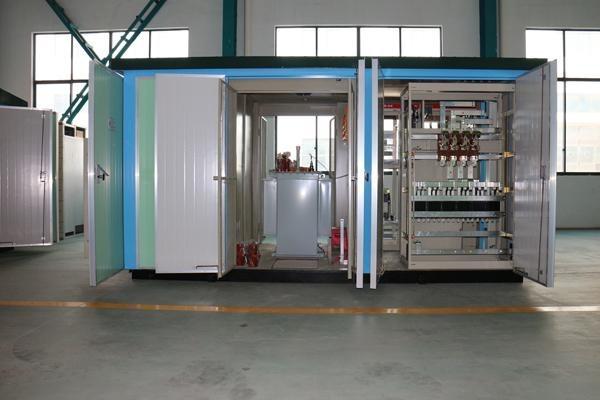

A پست از نوع جعبه ای با سه محفظه اصلی طراحی شده است: تابلو برق فشار قوی، ترانسفورماتور و تجهیزات توزیع ولتاژ پایین. هر محفظه نقش مهمی در تضمین تبدیل و توزیع توان موثر دارد.

کلید ولتاژ بالا

معمولاً با ولتاژ نامی 10 یا 35 کیلو ولت کار می کند.

دارای واحدهای اصلی رینگ و قطع کننده مدار خلاء تولید داخل یا وارداتی است.

مجهز به فیوزهای محدود کننده جریان برای افزایش ایمنی.

ترانسفورماتورها

موجود در هر دو نوع روغن غوطه ور و نوع خشک.

قابلیت جاسازی ترانسفورماتور تا 1600 کیلو ولت آمپر

دارای یک محفظه محافظ ساخته شده از مواد عایق یا فلزی است.

تجهیزات توزیع ولتاژ پایین

شامل تابلوهای توزیع برق، تابلوهای روشنایی، تابلوهای اندازه گیری و تابلوهای جبران توان راکتیو می باشد.

مجهز به سیستم های کنترل دما و تراکم اتوماتیک.

به دستیابی به انتقال انرژی کارآمد به انتهای کاربر کمک می کند.

ویژگی های پست های کانتینری نوع

(1) فناوری پیشرفته، ایمن و قابل اعتماد؛ (2) درجه بالایی از اتوماسیون؛ (3) پیش ساخته کارخانه. (4) گزینه های پیکربندی انعطاف پذیر. (5) مقرون به صرفه با نتایج سریع. (6) رد پای فشرده. (7) طراحی زیبایی شناختی که به خوبی با محیط اطراف ترکیب می شود.

طبقه بندی پست های جعبه ای

1) نوع مدولار. تابلو برق ولتاژ بالا و پایین و ترانسفورماتور در داخل یک محفظه فلزی قرار گرفته اند و یک راهرو عملیاتی در تجهیزات توزیع فشار قوی و پایین قرار دارد. این نوع پست کانتینری از نظر اندازه نسبتاً بزرگ است و امروزه به ندرت مورد استفاده قرار می گیرد.

(2) نوع واحد یکپارچه. به جای استفاده از مجموعه کامل تجهیزات موجود، دستگاه های کنترل و حفاظت ولتاژ بالا و پایین مستقیماً در داخل محفظه نصب می شوند تا یک واحد واحد را تشکیل دهند. این محفظه ها که برای عملیات بدون نیاز به تعمیر و نگهداری طراحی شده اند، فاقد راهروی عملیاتی هستند و جمع و جور هستند. آنها همچنین به عنوان پست های جعبه ای به سبک اروپایی یا استاندارد شناخته می شوند.

(3) نوع یکپارچه. این طراحی با قرار دادن تجهیزات توزیع فشار قوی و پایین و بدنه اصلی ترانسفورماتور در داخل مخزن روغن ترانسفورماتور، دستگاه های کنترل و حفاظت ولتاژ بالا را ساده می کند و یک واحد را تشکیل می دهد. این ترانسفورماتور حتی فشرده تر است، با حجمی قابل مقایسه با یک ترانسفورماتور غوطه ور در روغن با همان ظرفیت - تقریباً یک سوم اندازه یک پست جعبه ای به سبک اروپایی. همچنین به عنوان پست های جعبه ای به سبک آمریکایی یا پست های جعبه ای از نوع فشرده نیز شناخته می شود.

انواع و مدل هایپست از نوع جعبه ایs

پست از نوع جعبه ایs در مدل ها و پیکربندی های مختلف برای رفع نیازهای عملیاتی مختلف موجود هستند. هر مدل با دقت طراحی شده است تا مزایای خاصی را ارائه دهد و نیازهای منحصر به فرد کاربران را برطرف کند.

مدل های رایج

مدل های کلید ولتاژ بالا

مدل های کابینت ترانسفورماتور خشک

مدل های کلید ولتاژ پایین

مدل های استاندارد جهانی

سبک اروپایی: اندازه بزرگتر با اجزای متمرکز.

سبک آمریکایی: عملکرد خنک کنندگی بهتری ارائه می دهد اما از نظر اندازه بزرگتر است.

یکپارچه شده است: ردپای کوچکتر، اما مزایایی مشابه سبک آمریکایی ارائه می دهد.

دستورالعمل های عملیاتی و نگهداری

استراتژی های بهره برداری و تعمیر و نگهداری موثر برای طول عمر و قابلیت اطمینان بسیار مهم هستندپست از نوع جعبه ایس فعالیت های بازرسی و تعمیر و نگهداری منظم از خرابی های غیرمنتظره جلوگیری می کند و از تامین برق بی وقفه اطمینان حاصل می کند.

الزامات عملیاتی اساسی

برای جلوگیری از ورود آب روی سکوی مرتفع نصب کنید.

برای اطمینان از ایمنی، از اتصال قابل اعتماد به شبکه اتصال به زمین اطمینان حاصل کنید.

اطراف پست را تمیز و عاری از زباله نگه دارید.

بازرسی و نگهداری منظم

به طور مرتب تجهیزات و ترانسفورماتورهای فشار قوی را بازرسی کنید.

برای اطمینان از عملکرد ایمن، آزمایش های عایق را انجام دهید.

برای جلوگیری از گرمای بیش از حد، سیستم خنک کننده را حفظ کنید.

چالش ها و ملاحظات

در حالی کهپست از نوع جعبه ایمزایای متعددی را ارائه می دهد، همچنین چالش هایی وجود دارد که نیاز به بررسی دقیق دارد. این چالش ها جنبه های مختلفی از جمله اثرات زیست محیطی و محدودیت های عملیاتی را پوشش می دهند.

ملاحظات زیست محیطی و ایمنی

خطر گرمای بیش از حد و نیاز به تهویه مناسب.

اثرات بالقوه زیست محیطی ناشی از دفع نادرست مواد.

اقدامات امنیتی برای جلوگیری از دسترسی غیرمجاز.

محدودیت های عملیاتی

محدودیت های ظرفیت برخی از مدل های ترانسفورماتور

نیاز به تعمیر و نگهداری مداوم برای جلوگیری از مشکلات عملیاتی.

چالش های مربوط به ادغام با سیستم های موجود.

نتیجه گیری

پست جعبه ای یک واحد فلزی محصور شده در کارخانه برای تبدیل و توزیع برق MV-LV است که اجزای اصلی (تجهیزات برق فشار قوی، ترانسفورماتور، تجهیزات ولتاژ پایین) را به عنوان جایگزینی برای پست های سنتی "plug-and-play" یکپارچه می کند.

دارای تکنولوژی پیشرفته، پیکربندی انعطاف پذیر، اندازه جمع و جور و مقرون به صرفه بودن، با سه نوع اصلی (مژولار، سبک اروپایی، سبک آمریکایی) و مدل های مختلف برای رفع نیازهای مختلف. بهره برداری و نگهداری مناسب برای رفع چالش هایی مانند گرمای بیش از حد و مسائل یکپارچه سازی ضروری است.

CEHO Electric با مزیت اصلی خود در سفارشی‌سازی انعطاف‌پذیر، ارائه راه‌حل‌های مناسب (ولتاژ، ظرفیت، سناریوهای کاربردی) که همه مدل‌های استاندارد را پوشش می‌دهد، سرآمد است. از اجزای اصلی با کیفیت بالا و ترانسفورماتورهای کاملاً کنترل شده برای پایداری، به علاوه کنترل هوشمند ولتاژ پایین استفاده می کند. با پیش ساخته استاندارد، نگهداری کاربر پسند و خدمات پس از فروش حرفه ای، راه حل های برق کارآمد، ایمن و مقرون به صرفه را ارائه می دهد.

اگر نیازهای مرتبط دارید، لطفاً برای اطلاعات بیشتر از وب سایت ما دیدن کنید یا مستقیماً با تیم حرفه ای ما مشورت کنید. به یاد داشته باشید، انتخاب کنیدCEHO یعنی انتخاب قابلیت اطمینان و نوآوری!

پرسش‌های متداول پست‌های نوع جعبه‌ای (پست پیش‌ساخته/ فشرده).S

اطلاعات پایه

Q1: پست جعبه ای چیست؟

پاسخ: پست جعبه‌ای که پست پیش‌ساخته یا فشرده نیز نامیده می‌شود، یک واحد سرپوشیده و مونتاژ شده در کارخانه است که تمام اجزای ضروری یک پست الکتریکی سنتی را در یک محفظه فلزی ضد آب و هوا یکپارچه می‌کند. برای تبدیل و توزیع برق ولتاژ متوسط ​​(MV) تا ولتاژ پایین (LV) استفاده می شود و به عنوان جایگزینی برای ساختمان های پست آجر و ملات بزرگ عمل می کند.

Q2: اجزای اصلی یک پست باکس نوع چیست؟

پاسخ: از سه بخش اصلی تشکیل شده است که هر کدام نقش مهمی در تبدیل و توزیع توان دارند:

تابلو برق فشار قوی: معمولاً در 10 کیلو ولت یا 35 کیلو ولت کار می کند، مجهز به واحدهای اصلی حلقه، قطع کننده مدار خلاء و فیوزهای محدود کننده جریان است.

ترانسفورماتورها: در پیکربندی‌های غوطه‌ور در روغن و نوع خشک، تا 1600 کیلوولت آمپر، با عایق محافظ یا محفظه فلزی موجود است.

تجهیزات توزیع ولتاژ پایین: شامل پانل های توزیع برق، پانل های روشنایی، پانل های اندازه گیری، پانل های جبران توان راکتیو و سیستم های کنترل دما/تراکم خودکار.

ویژگی ها

Q3: ویژگی های کلیدی پست های جعبه ای چیست؟

A: ویژگی های اصلی عبارتند از: (1) فن آوری پیشرفته، ایمن و قابل اعتماد. (2) درجه بالایی از اتوماسیون؛ (3) پیش ساخته کارخانه. (4) گزینه های پیکربندی انعطاف پذیر. (5) مقرون به صرفه با نتایج سریع. (6) رد پای فشرده. (7) طراحی زیبایی شناختی که با محیط اطراف ترکیب می شود.

طبقه بندی و مدل ها

Q4: طبقه بندی های اصلی پست های جعبه ای چیست؟

پاسخ: سه نوع اصلی وجود دارد:

نوع مدولار: تابلو برق فشار قوی و کم و ترانسفورماتور در یک محفظه فلزی با یک راهرو عملیاتی قرار دارند. نسبتا بزرگ است و اکنون به ندرت استفاده می شود.

نوع واحد یکپارچه: دستگاه‌های کنترل/حفاظت ولتاژ بالا و پایین مستقیماً در محفظه نصب می‌شوند (بدون راهروی عملیاتی)، بدون نیاز به تعمیر و نگهداری، فشرده. سبک اروپایی یا استاندارد نیز نامیده می شود.

نوع یکپارچه: تجهیزات توزیع ولتاژ بالا و پایین و بدنه اصلی ترانسفورماتور در مخزن روغن ترانسفورماتور، فشرده تر (حدود 1/3 اندازه سبک اروپایی) قرار دارند. به سبک آمریکایی یا فشرده نیز گفته می شود.

Q5: چه مدل هایی از پست های جعبه ای موجود هستند؟

پاسخ: مدل‌های مختلفی برای رفع نیازهای مختلف وجود دارد، از جمله: مدل‌های کلید ولتاژ بالا، مدل‌های کابینت ترانسفورماتور نوع خشک، مدل‌های کلید ولتاژ پایین، مدل‌های استاندارد جهانی (سبک اروپایی: بزرگ‌تر با اجزای متمرکز؛ سبک آمریکایی: خنک‌کننده بهتر اما بزرگ‌تر؛ با چاپ یکپارچه: مزایای سبک‌تر آمریکایی).

عملیات و نگهداری

Q6: الزامات عملیاتی اساسی برای پست های نوع جعبه چیست؟

A: الزامات اساسی عبارتند از: (1) نصب بر روی یک سکوی مرتفع برای جلوگیری از ورود آب. (2) از اتصال قابل اعتماد به شبکه اتصال به زمین برای ایمنی اطمینان حاصل کنید. (3) اطراف پست را تمیز و عاری از زباله نگه دارید.

Q7: چه بازرسی و تعمیر و نگهداری منظمی برای پست های جعبه ای مورد نیاز است؟

A: تعمیر و نگهداری منظم شامل: (1) بازرسی تجهیزات ولتاژ بالا و ترانسفورماتورها. (2) انجام آزمایشات عایق برای اطمینان از عملکرد ایمن؛ (3) حفظ سیستم خنک کننده برای جلوگیری از گرمای بیش از حد.

چالش ها و ملاحظات

Q8: چه ملاحظات زیست محیطی و ایمنی باید برای پست های جعبه ای مورد توجه قرار گیرد؟

A: ملاحظات کلیدی عبارتند از: (1) خطر گرمای بیش از حد، نیاز به تهویه کافی. (2) اثرات بالقوه زیست محیطی ناشی از دفع نادرست مواد. (3) اقدامات امنیتی برای جلوگیری از دسترسی غیرمجاز.

Q9: پست های نوع جعبه ای چه محدودیت های عملیاتی دارند؟

A: محدودیت های اصلی عبارتند از: (1) محدودیت های ظرفیت برخی از مدل های ترانسفورماتور. (2) نیاز به تعمیر و نگهداری مداوم برای جلوگیری از مسائل عملیاتی. (3) چالش ها در ادغام با سیستم های موجود.
