پست جغرافیایی باکس نوع

پست‌های جعبه‌ای جغرافیایی توزیع برق را متحول می‌کنند و راه‌حل‌های فشرده، کارآمد و بسیار قابل اعتمادی را برای سیستم‌های الکتریکی مدرن ارائه می‌دهند. این پست‌ها که برای پاسخگویی به نیازهای رو به رشد شهرنشینی، توسعه صنعتی و تولید انرژی پراکنده طراحی شده‌اند، به‌طور یکپارچه زیبایی‌شناسی براق را با عملکردهای پیشرفته ترکیب می‌کنند. این پست که به طور گسترده در برنامه های مختلف - از شبکه های شهری گرفته تا پروژه های انرژی تجدیدپذیر - مستقر شده است، تطبیق پذیری بی نظیری را ارائه می دهد. این راهنما به اجزای اصلی، اصول طراحی و مزایای پست‌های کانتینری می‌پردازد و به شما کمک می‌کند تا به طور کامل نقش محوری آن‌ها را در ارتقای زیرساخت برق درک کنید.

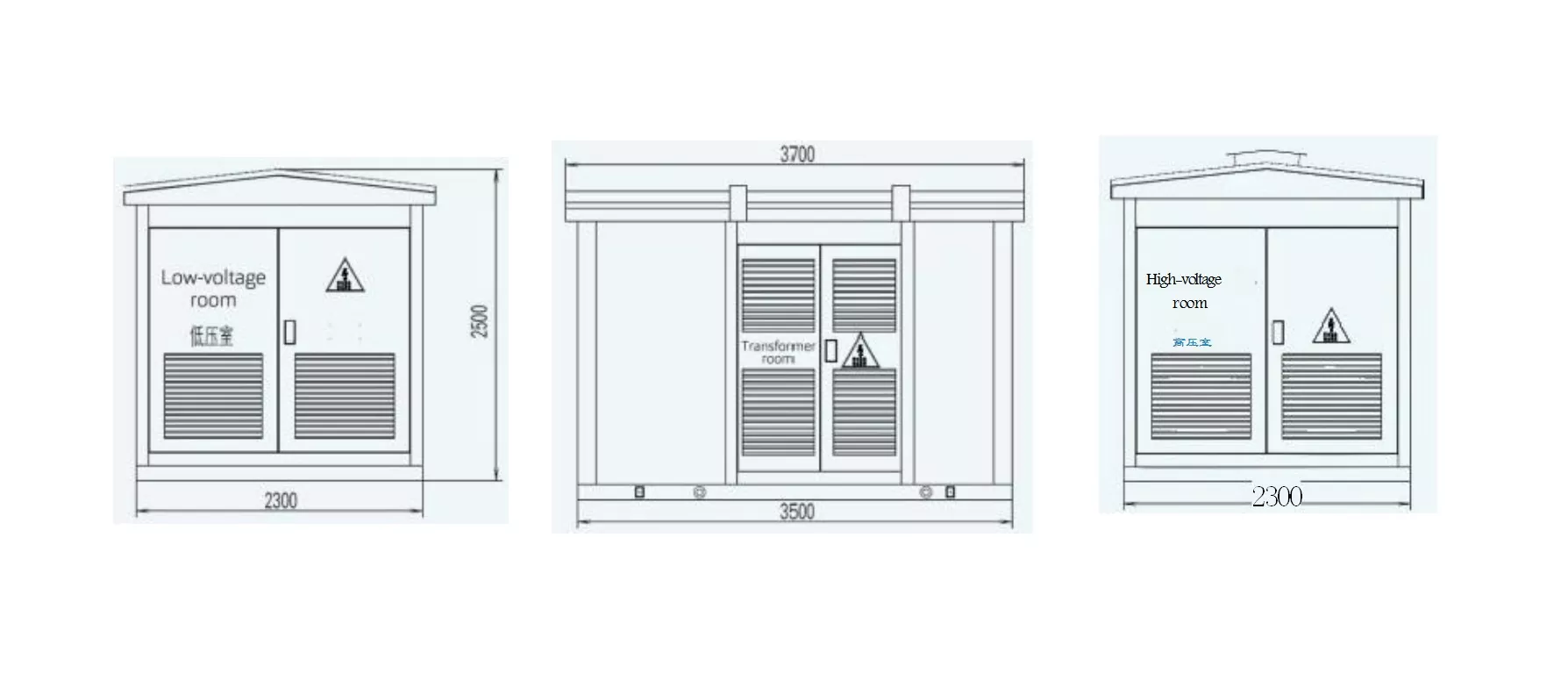

ترسیم مرز جعبه: (630kVA را به عنوان مثال در نظر بگیرید)

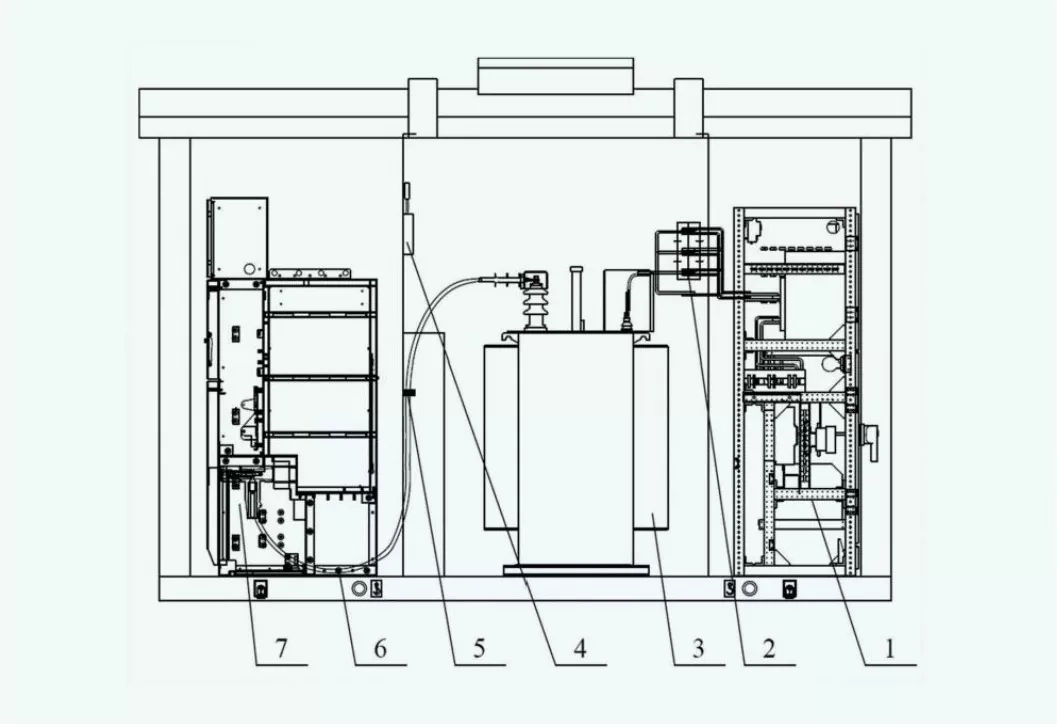

اجزای کلیدی

●تابلو برق فشار قوی

مسئول ورودی و قطع منبع تغذیه ولتاژ بالا است. پارامترهای فنی کلیدی شامل ولتاژ نامی (12kV، 24kV یا 36kV) و ظرفیت قطع اتصال کوتاه (25kA تا 40kA) است.

●ترانسفورماتور

برای کاهش ولتاژ بالا به کاهش ولتاژ قابل استفاده استفاده می شود. پارامترها شامل ظرفیت (از 50kVA تا 2500kVA)، کلاس عایق و راندمان (معمولا بالای 98٪) می باشد.

● کلید ولتاژ پایین

مسئولیت توزیع برق به کاربران نهایی و ارائه حفاظت از مدار را بر عهده دارد. قطعات شامل کلیدهای مدار، فیوزها و کنتورها هستند. ولتاژهای نامی از 0.4 کیلو ولت تا 1 کیلو ولت و جریان های نامی تا 6300 آمپر بسته به کاربرد متغیر است.

● محوطه

محفظه یک پست جعبه نوع می تواند حفاظت فیزیکی و آب بندی محیطی را فراهم کند. محصولات ما به طور کلی IP54 یا IP65 طراحی سطح حفاظت، محیط بیرون و محیط خشن دارای سازگاری بالا است.

● سیستم برق کمکی

این برای تامین انرژی تجهیزات داخلی (پنکه های خنک کننده، بخاری ها و روشنایی) است. پارامترها شامل ولتاژ نامی (220 ولت یا 110 ولت AC/DC) و ظرفیت برق است.

● سیستم خنک کننده

مطمئن شوید که ترانسفورماتورها و سایر اجزا در محدوده حرارتی کار می کنند. حالت خنک کننده می تواند خنک کننده هوای طبیعی (AN) یا خنک کننده هوای اجباری (AF) باشد، لطفاً با توجه به ظرفیت بار و محیط قضاوت کنید.

● سیستم حفاظت و کنترل

این شامل رله‌ها، واحدهای کنترل و دستگاه‌های نظارتی برای ایمنی و پایداری سیستم است. تنظیمات حفاظتی نیازمند آستانه‌های جریان و ولتاژ است که برای کل سیستم اعمال می‌شود.

● سیستم ارتینگ

ایمنی حیاتی در برابر شوک الکتریکی را فراهم می کند و اتلاف جریان خطا را تضمین می کند. سیستم اتصال زمین از فولاد گالوانیزه یا نوار مسی تشکیل شده است که برای مقاومت کم، زیر 1Ω در اکثر تاسیسات طراحی شده است.

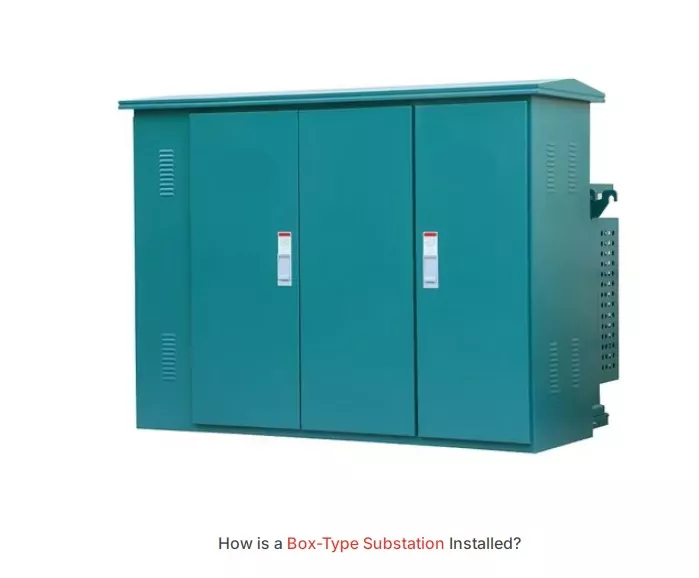

نصب و راه اندازی

چندین مرحله کلیدی برای نصب ایستگاه فرعی Geographic Box-Type وجود دارد.

1. انتخاب و آماده سازی سایت

سایت باید مسطح، پایدار و دارای زهکشی خوب باشد. اما همچنین برای برآورده کردن مجوز ایمنی و الزامات دسترسی، لطفاً با توجه به وضعیت واقعی خود انتخاب کنید.

2. ساخت و ساز فونداسیون

برای تحمل وزن پست و اطمینان از پایداری سازه، پایه های بتن مسلح بسازید.

3. تعیین موقعیت و مونتاژ

جعبه با استفاده از تجهیزات بالابر روی پایه قرار می گیرد و با پیچ یا لنگر در برابر نیروهای مکانیکی محکم می شود.

4. اتصال برق

کابل های ورودی و خروجی را به پایانه های ولتاژ بالا و پایین وصل کنید. توجه کنید که اتصال زمین باید صحیح باشد، برای ایمنی سیستم بسیار مهم است.

5. تست و راه اندازی

نصب کامل تست های مقاومت عایق، کالیبراسیون رله های محافظ و بررسی های عملکردی را روی تمام اجزا انجام دهید. قبل از روشن کردن پست برق، ایده خوبی است که کد برق محلی خود را مجدداً تأیید کنید.
