تفاوت بین ترانسفورماتور قدرت و ترانسفورماتور توزیع

اگر به شبکه برق نگاه کنید، اساساً یک سیستم انتقال گسترده است. با این حال، از نیروگاه گرفته تا شارژر لپ تاپ شما، الکتریسیته در طول انتقال چندین ولتاژ تبدیل می شود. در پشت این جریان به ظاهر یکپارچه الکتریسیته، یک قطعه از تجهیزات حیاتی نهفته است: ترانسفورماتور.

ترانسفورماتورها ستون فقرات هر شبکه برق مدرن هستند. آنها سطوح ولتاژ را بر اساس تقاضا تنظیم می کنند، چه برای انتقال بین ایالتی و چه برای تامین برق خانه های مجاور. بدون ترانسفورماتور، سیستم های قدرت مدرن ناکارآمد، ناایمن و غیر قابل اعتماد خواهند بود. از شبکه های انرژی تجدیدپذیر در هند گرفته تا تاسیسات شهری در ایالات متحده، انتخاب ترانسفورماتور مناسب نقش مهمی در تضمین تحویل برق قابل اعتماد ایفا می کند.

در داخل شبکه برق، دو دسته اصلی ترانسفورماتورها وجود دارد: ترانسفورماتورهای قدرت و ترانسفورماتورهای توزیع. تقاضای جهانی انرژی همچنان در حال افزایش است. درک تفاوت های بین این دو نوع برای شرکت های برق، شرکت های EPC، کاربران صنعتی و توسعه دهندگان زیرساخت بسیار مهم است.

بیایید نگاهی دقیق‌تر به تفاوت‌های آن‌ها، نقش‌های مربوطه آن‌ها در شبکه، و نحوه انتخاب ترانسفورماتور مناسب برای برنامه خود بیندازیم.

ترانسفورماتور قدرت چیست؟

شما می توانید ترانسفورماتور قدرت را به عنوان یک کارگر سنگین در شبکه برق در نظر بگیرید. آنها دستگاه های ولتاژ بالا عظیم در شبکه انتقال هستند. وظیفه اصلی آنها مدیریت ولتاژهای بالا و انتقال موثر مقادیر زیادی برق بین سایت های تولید برق و پست های انتقال است. از آنجایی که این دستگاه‌ها انرژی بسیار زیادی را تحمل می‌کنند، همه تولیدکنندگان معتبر ترانسفورماتور قدرت آنها را به گونه‌ای طراحی می‌کنند که بسیار قوی و بادوام باشند. آنها نه تنها از نظر اندازه بزرگتر هستند، بلکه به طور خاص برای مقاومت در برابر تنش های شدید مهندسی شده اند.

کاربرد ترانسفورماتورهای قدرت در شبکه برق

ترانسفورماتورهای قدرت را می توانید در مکان های زیر پیدا کنید:

نیروگاه ها

اتصالات شبکه و ایستگاه های سوئیچینگ

پست های انتقال

این ترانسفورماتورها دارایی های حیاتی هستند. آنها به عنوان ستون فقرات اتصال نیروگاه ها به شبکه عمل می کنند. یک شکست می تواند کل منطقه را تحت تاثیر قرار دهد.

تمرکز طراحی: ظرفیت، کارایی، و منحنی های بار

یک تمایز کلیدی مهندسی این است که ترانسفورماتورهای قدرت برای کارکردن در بار کامل طراحی شده اند. آنها قادر به تحمل تنش های الکتریکی و حرارتی بالا هستند. از آنجایی که آنها معمولاً تحت بارهای مداوم در حداکثر ظرفیت یا نزدیک به اوج کار می کنند، تأمین کنندگان ترانسفورماتور قدرت این واحدها را برای دستیابی به حداکثر بازده در بار کامل بهینه می کنند. هدف طراحی آنها به حداقل رساندن تلفات انرژی، ارائه عایق قابل اعتماد و افزایش عمر مفید است.

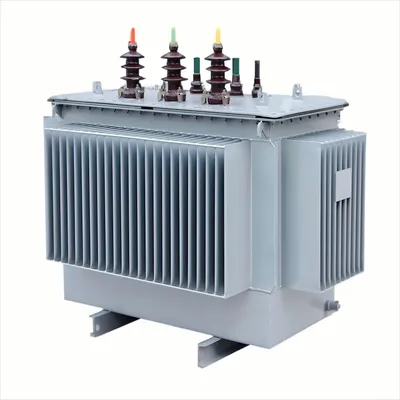

ترانسفورماتور توزیع چیست؟

ترانسفورماتور توزیع وسیله ای است که برق را از شبکه برق به خانه ها، مشاغل و ساختمان های تجاری می رساند. آنها معمولاً بر روی تیرهای برق در مناطق مسکونی یا در کناره‌های ساختمان‌هایی با ترافیک بالا نصب می‌شوند. در برخی مناطق که فضا محدود است و نمی توان خطوط هوایی را نصب کرد، ممکن است در زیر زمین نیز مدفون شوند.

این دستگاه‌ها به عنوان ترانسفورماتورهای کاهنده نیز شناخته می‌شوند، زیرا ولتاژ را از یک سطح بالاتر به سطح پایین‌تری کاهش می‌دهند که کاربران می‌توانند با خیال راحت بدون آسیب رساندن به لوازم خانگی یا تجهیزات الکترونیکی خود از آن استفاده کنند. در داخل یک ترانسفورماتور توزیع، کویل‌های مسی بزرگ به دور یک هسته آهنی پیچیده می‌شوند. سیم پیچ ها جریان را از طریق هسته آهنی هدایت می کنند و انرژی را از یک سیم پیچ به سیم پیچ دیگر بدون ایجاد نوسانات ولتاژ انتقال می دهند.

تفاوت آنها با فیدرهای توزیع در این است که فقط به یک ساختمان یا گروهی از ساختمان ها متصل می شوند، نه به چندین تأسیسات مانند فیدرها.

بنابراین، عملکرد یک ترانسفورماتور توزیع پایین آوردن ولتاژ از خطوط انتقال است. ساختار اصلی ترانسفورماتور توزیع مانند ترانسفورماتور خودکار است، اما پیکربندی سیم پیچ آن به آن اجازه می دهد تا برق را به هر دو طرف بار تامین کند.

این جدول توضیح می دهد که چرا ترانسفورماتورهای قدرت و ترانسفورماتورهای توزیع متفاوت طراحی شده اند و چرا نمی توان آنها را به جای یکدیگر مورد استفاده قرار داد.

تفاوت کلیدی بین ترانسفورماتور قدرت و ترانسفورماتور توزیع

1. ترانسفورماتورهای قدرت در شبکه انتقال ولتاژهای بالاتر استفاده می شوند در حالی که ترانسفورماتورهای توزیع در شبکه توزیع ولتاژهای پایین تر استفاده می شوند.

2. ترانسفورماتورهای برق در انواع ولتاژهای 400 کیلو ولت، 200 کیلو ولت، 110 کیلو ولت، 66 کیلو ولت، 33 کیلو ولت در بازار و ترانسفورماتور توزیع در ولتاژهای 11 کیلو ولت، 6.6 کیلو ولت، 3.3 کیلو ولت، 440 ولت، 230 ولت موجود می باشد.

3. ترانسفورماتور قدرت همیشه با بار کامل نامی کار می کند زیرا نوسان بار بسیار کمتر است اما ترانسفورماتور توزیع در بار کمتر از بار کامل کار می کند زیرا تغییرات در بارها بسیار زیاد است.

4. ترانسفورماتورهای قدرت برای حداکثر راندمان 100٪ طراحی شده اند و راندمان به سادگی با نسبت توان خروجی به توان ورودی محاسبه می شود، در حالی که ترانسفورماتور توزیع حداکثر بازده بین 50-70٪ متغیر است و با بازده تمام روز محاسبه می شود.

5. ترانسفورماتورهای برق در ایستگاه های تولید برق و پست های انتقال استفاده می شوند و ترانسفورماتور توزیع در ایستگاه های توزیع که از آنجا برق برای مصارف صنعتی و خانگی توزیع می شود نصب می شود.

6. اندازه ترانسفورماتور قدرت در مقایسه با ترانسفورماتورهای توزیع بزرگ است.

7. در ترانسفورماتور برق، تلفات آهن و مس در طول روز اتفاق می افتد، اما در ترانسفورماتور توزیع، تلفات آهن 24 ساعت یعنی در طول روز اتفاق می افتد و تلفات مس به چرخه بار بستگی دارد.

کاربردها: چه زمانی از ترانسفورماتورهای قدرت استفاده کنیم

ترانسفورماتورهای قدرت عمدتاً برای انتقال نیرو استفاده می شوند. آنها در شرایط زیر مورد نیاز هستند:

تولید برق: برای افزایش ولتاژ در نیروگاه های برق آبی، حرارتی یا هسته ای به منظور فعال کردن انتقال از راه دور استفاده می شود.

اتصال به شبکه: اتصال شبکه های مختلف انتقال و شبکه های انتقال ثانویه برای فعال کردن انتقال نیرو بین شبکه های منطقه ای.

مگا بارهای صنعتی: ارائه منابع تغذیه اختصاصی ولتاژ بالا برای تاسیسات بزرگ مانند کارخانه های فولاد و مراکز داده.

پایداری شبکه: پشتیبانی از تنظیم ولتاژ و جبران توان راکتیو برای حفظ یک منبع تغذیه پایدار.

پروژه‌های توسعه شبکه و انرژی‌های تجدیدپذیر معمولاً به تولیدکنندگان ترانسفورماتور قدرت و راه‌حل‌های تأیید شده جهانی از تأمین‌کنندگان مورد اعتماد ترانسفورماتور قدرت متکی هستند.

کاربردها: چه زمانی از ترانسفورماتورهای توزیع استفاده کنیم

ترانسفورماتورهای توزیع عمدتاً در سمت مشتری استفاده می شوند. آنها در سناریوهای زیر مورد نیاز هستند:

یکپارچه سازی شبکه انرژی های تجدیدپذیر: اتصال مزارع بادی و نیروگاه های خورشیدی به شبکه محلی از طریق ترانسفورماتورهای توزیع افزایش یافته.

برق رسانی مسکونی و روستایی: تامین برق مطمئن برای ساختمان های آپارتمانی، مناطق مسکونی و روستاهای دور افتاده.

زیرساخت های تجاری: تامین انرژی مناطق پرتقاضا مانند مراکز خرید، ساختمان های اداری و مجتمع های خرده فروشی.

شهرک های صنعتی: حمایت از تولیدات صنعتی سبک، کارگاه ها و خوشه های شرکت های کوچک و متوسط.

نتیجه گیری: انتخاب ترانسفورماتور مناسب برای کاربرد مناسب

هر نوع ترانسفورماتور عملکرد منحصر به فرد خود را دارد. ترانسفورماتورهای قدرت به طور موثر برق را به شبکه اصلی برق منتقل می کنند. از سوی دیگر، ترانسفورماتورهای توزیع برای تحمل انواع بارها و تضمین یک منبع تغذیه قابل اعتماد طراحی شده اند. انتخاب ترانسفورماتور مناسب یک تصمیم بلندمدت است که بر کارایی، قابلیت اطمینان و هزینه های عملیاتی برای دهه های آینده تأثیر می گذارد.

امروز با تیم مهندسی ما تماس بگیرید تا در مورد نیازهای پروژه خود صحبت کنید و در مورد راه حل های ترانسفورماتور که برای عملکرد بالا، راندمان بالا و عمر طولانی طراحی شده اند، بیاموزید.

سوالات متداولs: ترانسفورماتور قدرت در مقابل ترانسفورماتور توزیع (ساده شده)

Q1: تفاوت اصلی بین ترانسفورماتورهای قدرت و توزیع چیست؟

A: ترانسفورماتورهای قدرت برای شبکه های انتقال ولتاژ بالا (به عنوان مثال، 400 کیلو ولت) هستند و با بار کامل با نوسان کمی کار می کنند. ترانسفورماتورهای توزیع برای توزیع ولتاژ پایین (به عنوان مثال 11 کیلو ولت) برای تامین کاربران نهایی هستند که در بار جزئی با نوسانات زیاد کار می کنند.

Q2: کارایی و محاسبه آنها چگونه متفاوت است؟

A: ترانسفورماتورهای قدرت: 100٪ حداکثر بازده، محاسبه شده توسط خروجی / توان ورودی. ترانسفورماتورهای توزیع: راندمان 50 تا 70 درصد، محاسبه شده با راندمان تمام روز (نسبت انرژی 24 ساعته).

Q3: چه زمانی از هر ترانسفورماتور استفاده کنیم؟

الف: ترانسفورماتورهای قدرت: نیروگاه ها، پست های انتقال، بارهای بزرگ صنعتی. ترانسفورماتورهای توزیع: مناطق مسکونی/تجاری، پست های توزیع، پارک های صنعتی سبک.

Q4: تفاوت های کلیدی طراحی / فیزیکی آنها چیست؟

A: ترانسفورماتورهای قدرت: بزرگتر، چگالی شار بالاتر، بار کامل، تلفات مس + آهن 24/7. ترانسفورماتورهای توزیع: کوچکتر، چگالی شار کمتر، بار جزئی، تلفات آهن 24/7 (تلفات مس بستگی به بار دارد).

Q5: آیا می توان آنها را به جای یکدیگر استفاده کرد؟

A: خیر. آنها برای بارها و کارایی های مختلف بهینه شده اند. استفاده از تبادل باعث ناکارآمدی و خرابی تجهیزات می شود.

Q6: هنگام انتخاب چه چیزی را باید در نظر گرفت؟

A: سطح شبکه (انتقال/توزیع)، نوع بار، رتبه بندی ولتاژ، نیازهای بهره وری، و دامنه کاربرد (تولید برق/کاربران نهایی).
