ترانسفورماتور نوع جعبه فتوولتائیک BS

الکتریسیته تولید شده توسط سلول های فتوولتائیک DC ولتاژ پایین است. ترانسفورماتور BS Photovoltaic Box-Type پس از جمع آوری و معکوس شدن در سه فاز AC با ولتاژ پایین، توسط یک پست پیش ساخته فتوولتائیک اختصاصی تا ولتاژ 10 کیلو ولت، 20 کیلوولت یا 35 کیلوولت افزایش یافته و به شبکه متصل می شود. پست‌های پیش ساخته فتوولتائیک معمولاً دارای چندین خط ورودی با ولتاژ پایین هستند که یک ترانسفورماتور مجزا در سمت ولتاژ پایین قرار دارد. ترانسفورماتور پیش ساخته مجهز به یک سیستم کنترل هوشمند است که وضعیت عملکرد هر جزء را برای نظارت متمرکز در یک اتاق کنترل مرکزی آپلود می کند.

پست های پیش ساخته اختصاصی برای تولید برق بادی برای تبدیل ولتاژ خروجی 690 ولت از توربین های بادی به 10 کیلو ولت یا 35 کیلو ولت برای اتصال به شبکه استفاده می شود. به طور معمول، مجموعه ژنراتور همراه با پست پیش ساخته پله‌آپ استفاده می‌شود و تنها یک خط ورودی با ولتاژ پایین وجود دارد.

ترانسفورماتور نوع جعبه فتوولتائیک BS و پست های پیش ساخته مخصوص نیروی بادی معمولاً از ساختار مونتاژ ترانسفورماتور برای کاهش اندازه و ردپا استفاده می کنند و حمل و نقل و نصب را تسهیل می کنند. در مقایسه با پست‌های پیش‌ساخته پله‌آپ، سبک‌تر هستند و به دلیل عدم نیاز به سیستم خنک‌کننده ترانسفورماتور اضافی، راندمان تبدیل بالاتری ارائه می‌دهند.

هنگام استفاده از پست های پیش ساخته پیش ساخته، ترانسفورماتورهای روغنی و خشک را می توان به صورت داخلی نصب کرد.

پارامترهای فنی

نحوه نصب پست جعبه ای ویژه برای تولید برق فتوولتائیک و پست جعبه خاص برای تولید برق بادی باید با توجه به فرم سازه ای انتخاب شده در طراحی کتابخانه تعیین شود. فونداسیون نصب ویژه باید راه اندازی شود و اقدامات لازم برای اتصال به زمین و اتصال انجام شود.

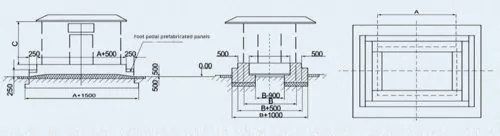

نمودار پایه نصب

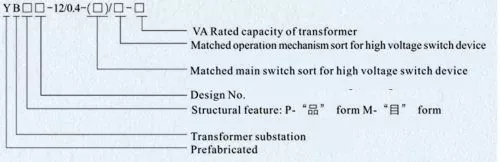

مدل و معنا

ویژگی های محصول

1. پوسته ترانسفورماتور نوع جعبه فتوولتائیک BS طراحی فناوری پیشرفته را اتخاذ می کند، دارای انواع ضمانت عملکرد قابل اعتماد، بادوام، عایق حرارت، تهویه، مقاومت در برابر خوردگی، جلوگیری از گرد و غبار، ضد آب، جلوگیری از حیوانات کوچک، ظاهر زیبا است.

2. XGN15، HXGN17 یا KNYN 28A را می توان به عنوان خط ورودی، اندازه گیری ولتاژ بالا و خط خروجی ولتاژ بالا برای کلید ولتاژ بالا انتخاب کرد. سمت ولتاژ بالا را می توان در انواع حالت های منبع تغذیه، از جمله منبع تغذیه شبکه حلقه بالا، منبع تغذیه ترمینال، منبع تغذیه دوگانه با ولتاژ بالا و غیره مرتب کرد. الزامات اندازه گیری ولتاژ بالا سوئیچ اصلی برای استفاده از سوئیچ بار یا قطع کننده مدار خلاء، ساختار جمع و جور و معقول توصیه می شود و اثر ضد سوء عملکرد خوبی دارد.

3. GGD، GCS یا MNS را می توان به عنوان تابلو برق ولتاژ پایین، جبران توان راکتیو و خط خروجی ولتاژ پایین انتخاب کرد. سمت ولتاژ پایین ساختار پانل / کابینت را اتخاذ می کند که می تواند عملکردهای توزیع برق، توزیع برق روشنایی، جبران توان راکتیو، اندازه گیری انرژی الکتریکی و غیره را برآورده کند. سوئیچ اصلی یک سوئیچ بار معمولی یا قطع کننده مدار هوشمند است که برای نصب و کارکرد آسان است.

4. ترانسفورماتور ممکن است یک ترانسفورماتور غوطه ور در روغن کاملا آب بندی شده یا یک ترانسفورماتور نوع خشک باشد. برای ترانسفورماتورهای غوطه‌ور در روغن، مدل‌های S9، S11، S13 یا SH15 توصیه می‌شود، در حالی که برای ترانسفورماتورهای نوع خشک، مدل‌های SCB11، SCB12، SCB14 یا SCBH15 توصیه می‌شود. می‌توان آزادانه بر اساس نیازهای واقعی مشتریان پیکربندی کرد، انتخاب انعطاف‌پذیرتر است.

5. پوشش بالای جعبه طراحی ساختار دو لایه را اتخاذ می کند و لایه میانی با پلاستیک فوم پر شده است، بنابراین اثر عایق حرارتی خوب است. اتاق ترانسفورماتور مجهز به دستگاه های نظارت بر ضد تراکم و کنترل دما خودکار، دستگاه های گرمایش و سرمایش است. دستگاه ضد گرد و غبار در موقعیت مربوط به دریچه بیرون صفحه در و صفحه جانبی قرار می گیرد.

محیط کار

1. ارتفاع نباید از 1000 متر تجاوز کند.

2. دمای محیط: - 25 ° C ~ + 40 ° C;

3.  رطوبت نسبی: مقدار متوسط ​​روزانه نباید بیشتر از 95٪ باشد، و مقدار میانگین ماهانه نباید بیشتر از 90٪ باشد.

4. محل نصب: مکانی بدون آتش سوزی، خطر انفجار، گرد و غبار رسانا، گاز خورنده شیمیایی و لرزش شدید.

در صورت تجاوز از شرایط فوق، کاربر می تواند با شرکت ما مذاکره کند.
