فن آوری های اصلی و کاربردهای عملی کلید ولتاژ پایین ثابت GGD چیست؟

فن آوری های اصلی و کاربردهای عملی چیست؟کلید ولتاژ پایین ثابت GGD؟

تعریف رسمی: کابینت توزیع فشار ضعیف GGD AC استاندارد استتابلو برق کامل AC ثابت داخلیطراحی و ساخته شده مطابق با استانداردهای ملی برای تابلو برق کامل فشار ضعیف. این برای سیستم های توزیع ولتاژ کم فرکانس برق، اتخاذ یک کابینت کاملاً محصور روی زمین و ساختار نصب الکتریکی ثابت قابل استفاده است. این عمدتا برای توزیع برق ولتاژ پایین، اندازه گیری انرژی الکتریکی، حفاظت از خط، جبران توان راکتیو و کنترل مدار استفاده می شود. این بالغ ترین و پرکاربردترین دستگاه توزیع برق پایه ولتاژ پایین استاندارد شده در زمینه های تولید صنعتی، ساخت و ساز ساختمان، پشتیبانی شهری و توزیع انرژی جدید در چین است.

به عنوان تجهیزات اصلی در ترمینال سیستم های انتقال و توزیع برق، کلیدهای ولتاژ پایین به طور مستقیم ایمنی، پایداری و کیفیت منبع تغذیه کل سیستم توزیع را تعیین می کنند. با ساختار مکانیکی بالغ، عملکرد عملیاتی پایدار، سازگاری محیطی قوی و عملکرد هزینه مهندسی برجسته، تابلو برق ولتاژ پایین ثابت GGD مدتهاست که نوع کابینت اصلی برای ساخت و ساز جدید، نوسازی و توسعه پروژه های توزیع برق بوده است. این مقاله به طور سیستماتیک مجموعه کامل دانش اصلی تابلو برق GGD را از ابعاد تفسیر مدل، فن‌آوری ساختاری، اصل طراحی، انواع کابینت عملکردی، ترکیب مدار، تفاوت‌های انتخاب مدل، انطباق سناریو، نصب، بهره‌برداری و تعمیر و نگهداری، و خطاهای رایج توضیح می‌دهد. با عبارات رایج و کاربردی قوی، می توان از آن به عنوان مرجعی برای یادگیری حرفه ای، انتخاب تجهیزات، ساخت و ساز در محل، پذیرش تجهیزات و بهره برداری و نگهداری روزانه استفاده کرد.

I. تفسیر مدل و موقعیت یابی محصول

سه حرف GGD با ویژگی های ساختاری و عملکردی اصلی تجهیزات مطابقت دارد و به عنوان مبنای اساسی برای تشخیص انواع کابینت و قضاوت در مورد کاربرد تجهیزات در صنعت توزیع برق ولتاژ پایین عمل می کند. هر حرف مشخصات طراحی و مرزهای کاربرد تجهیزات را مشخص می کند.

حرف اول "G" نمایانگر ساختار کابینت فلزی کاملاً بسته است. این تجهیزات از طراحی کابینت بسته یکپارچه، متفاوت از ساپورت های توزیع برق باز و جعبه های توزیع باز ساده استفاده می کنند. دارای عملکرد کامل جلوگیری از گرد و غبار، جلوگیری از مواد خارجی و جلوگیری از تماس تصادفی، مطابق با استانداردهای حفاظت ایمنی اتاق های توزیع برق استاندارد است. این فقط برای سناریوهای استاندارد توزیع برق داخلی قابل استفاده است و برای توزیع برق ساده موقتی استفاده نمی شود.

حرف دوم "G" نشان دهنده ساختار نصب ثابت است که مشخص ترین ویژگی GGD است. کلیه اجزای الکتریکی اولیه و ثانویه در کابینت بدون هیچ گونه سازه مکانیکی متحرک مانند کشش، دوشاخه، کشویی و فنر روی تیرهای باربر کابینت پیچ و مهره شده و ثابت می شوند. این ساختار در ازای سفتی ساختاری بالاتر، مقاومت در برابر ضربه اتصال کوتاه قوی‌تر و حالت عملیاتی طولانی‌مدت پایدارتر، راحت‌تر از تعمیر و نگهداری خط زنده را کنار می‌گذارد، و با الزامات عملیات بدون وقفه 7×24 ساعت سناریوهای صنعتی سازگار می‌شود.

حرف "D" نشان دهنده ویژگی توزیع توان ویژه است. این تجهیزات صرفاً برای توابع توزیع برق متمرکز است و بر انتقال، توزیع، اندازه گیری و حفاظت از انرژی الکتریکی با فرکانس توان ولتاژ پایین تمرکز دارد. این توابع کنترلی خاص مانند تنظیم سرعت فرکانس متغیر و کنترل خودکار برنامه را پشتیبانی نمی کند و به عنوان یک دستگاه پشتیبانی کننده انتقال قدرت خالص عمل می کند.

خلاصه موقعیت یابی هسته محصول: GGD یک کابینت توزیع اصلی ولتاژ پایین استاندارد با نوع سرپوشیده، ساختار کاملاً ثابت، سازگاری با جریان زیاد، عملکرد پایدار و جهانی بودن بالا است. این عمدتا به عنوان تجهیزات اصلی منبع تغذیه برای سیستم های توزیع برق صنعتی، ساختمانی، شهری و انرژی جدید استفاده می شود.

II. ساختار کابینت، فناوری ساخت و منطق طراحی زیربنایی

1. ساختار کلی قاب و مزایای هسته

تابلو برق GGD از ساختار قاب پروفیل مونتاژ شده استفاده می کند، متفاوت از کابینت های تمام جوشی سنتی. این تجهیزات توسط ستون‌های ویژه، تیرها و تیرهای عمودی از طریق پیچ و مهره‌ها مونتاژ می‌شوند و به طور موثری از تغییر شکل کابینت، تنش ناهموار و اعوجاج قاب ناشی از فناوری تمام جوشکاری جلوگیری می‌کنند، که دارای دقت شکل‌دهی بالا و سازگاری ساختاری خوب است. با پیروی از منطق طراحی "حفاظت در برابر بار قاب و محفظه صفحه"، تمام بارهای شین، سوئیچ ها و کابل ها توسط قاب پروفیل با استحکام بالا تحمل می شود، در حالی که صفحات بیرونی فقط عملکردهای محافظت بسته و جداسازی گرد و غبار را بر عهده دارند. هیچ تغییر شکل قاب، بسته شدن ضعیف درب یا آفست و شل شدن اجزا در طول کارکرد طولانی مدت رخ نخواهد داد و دوام ساختاری بالا را تضمین می کند.

2. توابع عملی مواد کابینت و فناوری سطح

این کابینت از صفحات فولادی نورد سرد با کیفیت بالا ساخته شده است، با قاب های باربر هسته ضخیم برای بهبود ظرفیت باربری کلی و مقاومت در برابر ضربه مکانیکی. سطح کابینت از فناوری پاشش پودر الکترواستاتیک صنعتی استفاده می کند که صرفاً برای تزئین ظاهری نیست، بلکه دارای اثرات محافظتی عملی متعددی است: اول، محافظت از عایق برای جلوگیری از رسانش نشتی پوسته فلزی و کاهش خطرات شوک الکتریکی. دوم، جلوگیری از خوردگی و زنگ زدگی برای انطباق با محیط پیچیده اتاق های توزیع برق با رطوبت، تهویه ضعیف و تجمع گرد و غبار و تاخیر در پیری کابینت. سوم، مقاومت در برابر سوزاندن قوس در برابر قوس های ایجاد شده توسط مدارهای کوتاه کوتاه و محدود کردن انبساط خطا. در همین حال، تمام اجزای فلزی از جمله قاب کابینت، درب‌های متحرک و صفحات جانبی جداشدنی از طریق سیم‌های مخصوص اتصال زمین به سیستم اتصال زمین یکپارچه متصل می‌شوند تا یک سیستم حفاظت هم‌پتانسیل کامل را تشکیل دهند و از تجمع ساکن و خطرات الکتریسیته ناشی از پوسته جلوگیری کنند.

3. اصل ایمنی هسته ای جداسازی فیزیکی چهار منطقه داخلی

کابینت GGD یک طرح پارتیشن فیزیکی مستقل چهار منطقه ای استاندارد را اتخاذ می کند که طراحی ایمنی اصلی تجهیزات است. هدف آن جداسازی گسل‌ها، مسدود کردن قوس‌ها و تحقق حفاظت منطقه‌ای است و از ایجاد فلج کامل کابینت توسط گسل‌های محلی جلوگیری می‌کند.

اتاق اتوبوس بالا: به عنوان منطقه هسته با بالاترین انرژی در کل کابینت، به طور مستقل محصور شده و با شین های اصلی، سیم های خنثی و میله های زمین محافظ، کاملاً مجهز به پارتیشن ها و غلاف های عایق قرار گرفته است. این می تواند به طور موثری از اتصال کوتاه شینه فاز به فاز ناشی از قوس پایین سوئیچ، خطای کابل و سقوط مواد خارجی جلوگیری کند، خطاهای اصلی الکتریکی را در قسمت بالایی محدود کند و از تمام شاخه های برق پایین در برابر خرابی محافظت کند.

اتاق اجزای الکتریکی میانی: قطعات اصلی اصلی الکتریکی مانند کلیدهای مدار، ترانسفورماتورها و کنتاکتورها را به صورت مرکزی نصب می کند. طرح مرکزی فشار یکنواخت را تضمین می کند، از رزونانس و آفست تجهیزات در طول عملیات جریان زیاد جلوگیری می کند. نصب پیچ ثابت شکاف در کنتاکت های الکتریکی را از بین می برد و احتمال خطاهای فرکانس بالا مانند اتصال مجازی، گرمای بیش از حد و سوختن را تا حد زیادی کاهش می دهد.

اتاق کابل پایین: یک فضای مستقل انحصاری برای گذاشتن، چین دادن و تثبیت کابل های ورودی و خروجی، تحقق انزوا فیزیکی بین مدارهای کابل و شینه های فشار قوی. این به طور موثر از اتصال به زمین شین و خطاهای اتصال کوتاه ناشی از پیری عایق کابل و آسیب غلاف جلوگیری می کند، سیم کشی جریان قوی و ضعیف را جدا می کند، مدارهای منظم و شفافی را به دست می آورد، و تعمیر و نگهداری و عیب یابی بعدی را تسهیل می کند.

منطقه عملیات ابزار درب جلو: فقط لوازم جانبی جریان ضعیف ثانویه مانند ابزارها، چراغ‌های نشانگر، دکمه‌های عملیات و سوئیچ‌های انتقال را مرتب می‌کند و به انزوای فیزیکی شدید بین جریان‌های قوی و ضعیف پی می‌برد. اپراتورها نیازی به تماس با مدارهای برق با ولتاژ بالا در طول بازرسی روزانه، مشاهده پارامترها و عملکرد تجهیزات ندارند، و اساساً از خطرات شوک الکتریکی شخصی اجتناب می کنند و ایمنی عملیات را بهبود می بخشند.

4. حالت های سیم کشی ورودی و خروجی و سازگاری با سناریو

پایین به داخل و پایین: حالت اصلی استاندارد صنعت، مناسب برای اکثر اتاق های توزیع برق با سیم کشی ترانشه. کابل ها از ترانشه های زمینی با سیم کشی پنهان، منظم و ایمن وارد کابینت می شوند که برای اکثر سناریوهای توزیع برق معمولی مانند کارخانه ها، ساختمان ها و جوامع مسکونی قابل استفاده است.

بالا به داخل و خارج کردن: با اتاق های توزیع برق با طرح پل تمام بالا، که بیشتر برای اتاق های ماشین آلات بلند و کارگاه هایی با سیم کشی متمرکز پل، با خمش کابل کمتر، تلفات خط کم و سیم کشی صاف مورد استفاده قرار می گیرد.

از بالا به پایین و از پایین به بالا به بالا: حالت های تطبیقی ​​ویژه، عمدتاً در شرایط کاری خاص مانند نوسازی اتاق توزیع برق قدیمی، گسترش مدار و سیم کشی محدود در محل، با انعطاف پذیری بالا اعمال می شود.

III. منطق توزیع نیرو و سناریوهای کاربردی کابینت های عملکردی مختلف GGD

یک سیستم توزیع برق کم ولتاژ کامل با ترکیب چند کابینت GGD کاربردی ساخته شده است. همه کابینت ها وظایف مربوطه خود را انجام می دهند و با یکدیگر همکاری می کنند تا یک سیستم توزیع برق کامل را تشکیل دهند که دسترسی به توان، توزیع بار، حفاظت از خطا، بهینه سازی بهره وری انرژی و اندازه گیری توان را یکپارچه می کند.

1. کابینه ورودی (System Main Power Gatew

کابینه ورودی ورودی اصلی برق کل سیستم توزیع برق ولتاژ پایین است که مجهز به یک مدارشکن اصلی جهانی برای انجام عملکردهای کلیدزنی سیستم و حفاظت از خطای اولیه است. خروجی برق از ترانسفورماتور فوقانی به کابین ورودی دسترسی پیدا می کند که توسط مدارشکن اصلی تثبیت و محافظت می شود، سپس به تمام کابینت های عملکردی عقب منتقل می شود. این تجهیزات عملکردهای حفاظتی متعددی مانند اضافه بار، اتصال کوتاه، افت ولتاژ و افت فاز را یکپارچه می کند و می تواند فوراً برق را قطع کند تا در صورت بروز خطاهای عمده سیستم، از خطوط و تجهیزات عقب محافظت کند. یک سیستم منبع تغذیه تک مجهز به یک کابینت ورودی است، در حالی که یک سیستم منبع تغذیه اضافی دو مداره به دو کابینت ورودی مطابق با یک کابینت نیاز دارد.

2. کابینت خروجی (ترمینال توزیع بار)

به عنوان تجهیزات هسته انشعاب سیستم توزیع برق، کابینت خروجی منبع تغذیه اصلی را به چندین شاخه مستقل تقسیم می کند تا با بارهای مختلف مانند تجهیزات برق، سیستم های روشنایی و امکانات اداری سازگار شود. با اتخاذ منطق توزیع توان مستقل یک مدار با یک حفاظت، حفاظت هر شاخه مستقل از یکدیگر است. فقط انشعاب معیوب در صورت اضافه بار، اتصال کوتاه یا نشتی یک انشعاب، بدون تأثیر بر منبع تغذیه کلی سیستم، قطع می شود، با تشخیص دقیق عیب یابی و تسهیل عیب یابی سریع عیب و بازیابی نیرو.

3. کابین جبران توان راکتیو (هسته بهینه سازی بهره وری انرژی سیستم)

سناریوهای صنعتی دارای نسبت بالایی از موتورها و تجهیزات القایی هستند که مقدار زیادی تلفات توان راکتیو در حین کار ایجاد می‌کنند که منجر به کاهش ضریب توان شبکه، افزایش افت ولتاژ خط، تشدید گرمایش تجهیزات و هزینه‌های جریمه ضریب قدرت از دفاتر منبع تغذیه می‌شود و هزینه‌های مصرف برق شرکت را افزایش می‌دهد. کابین جبران توان راکتیو به طور خودکار بانک های خازن را با توجه به تغییرات بار شبکه بلادرنگ سوئیچ می کند تا به صورت دینامیکی توان راکتیو سیستم را جبران کند، ولتاژ شبکه را تثبیت کند، تلفات خط را کاهش دهد و راندمان مصرف برق را بهبود بخشد. برای شرایط کار هارمونیک با مبدل های فرکانس فشرده و تجهیزات فرکانس بالا، راکتورهایی باید نصب شوند تا هارمونیک ها را سرکوب کرده و از فرسودگی تجهیزات جبرانی جلوگیری کند.

4. کابینت کراوات (هسته منبع تغذیه بدون وقفه دوگانه)

کابینت کراوات مخصوصاً برای سیستم های منبع تغذیه اضافی با قابلیت اطمینان بالا با خطوط ورودی دوگانه و شینه های دوگانه اعمال می شود. در شرایط عملیاتی معمولی، دو بخش شینه ها به طور مستقل توسط دو کابینت ورودی تغذیه می شوند و کابینت کراوات باز می ماند. هنگامی که هر منبع تغذیه ورودی از کار می افتد یا قطع می شود، کابینت کراوات به طور خودکار یا دستی بسته می شود و منبع تغذیه معمولی برای جلوگیری از قطع برق در منطقه بزرگ، برق را به هر دو بخش شینه تامین می کند. این به طور گسترده در سناریوهای کلیدی با نیازهای بالا برای تداوم منبع تغذیه مانند بیمارستان ها، مراکز خرید بزرگ، اتاق های داده، خطوط تولید صنعتی و سیستم های توزیع برق آتش استفاده می شود.

5. کابینت اندازه گیری (تجهیزات ویژه برای تسویه برق)

کابینت کنتور یک کابینت استاندارد ویژه است که تحت نظارت دپارتمان های تامین برق می باشد. ساختار کابینت، پیکربندی اجزا و فناوری سیم کشی آن کاملاً با مشخصات پذیرش منبع تغذیه مطابقت دارد. کابینت مجهز به ترانسفورماتورهای اندازه گیری و کنتورهای هوشمند انرژی الکتریکی برای جمع آوری و شمارش دقیق کل برق مصرفی سیستم است که به عنوان مبنای قانونی برای تسویه شارژ برق عمل می کند. کابینت از کنترل آب بندی سرب پشتیبانی می کند و سیم کشی خصوصی و اصلاح تجهیزات برای اطمینان از اندازه گیری توان مطابق، دقیق و قابل ردیابی ممنوع است.

IV. اصول اولیه مدارهای اولیه و ثانویه

1. مدار اصلی اولیه

مدار اصلی اولیه کانال اصلی سیستم با جریان قوی است که عمدتاً شامل شین‌های اصلی، شینه‌های شاخه، کنتاکت‌های اصلی کلیدهای مدار، کابل‌های ورودی و خروجی و پایانه‌های سیم‌کشی بار است. وظیفه اصلی آن انتقال و توزیع انرژی الکتریکی با توان بالا، اتصال مستقیم بارهای ترمینال، تعیین ظرفیت کلی منبع تغذیه و مقاومت در برابر اتصال کوتاه کابینت است. ساختار ثابت GGD اتصال محکم اجزای رسانا را بدون شکاف های متحرک مسدود کننده و مقاومت تماس پایدار تضمین می کند. مستعد گرم شدن بیش از حد، اتصال مجازی و سوزاندن در طول کارکرد طولانی مدت با جریان بالا نیست، با مقاومت قوس عالی و مقاومت در برابر ضربه اتصال کوتاه، سازگار با عملکرد طولانی مدت حالت پایدار مدارهای اصلی جریان بزرگ.

2. مدار کنترل ثانویه

مدار کنترل ثانویه یک سیستم کمکی با جریان ضعیف ولتاژ پایین است که مدار اولیه را پشتیبانی می کند. به طور مستقیم انرژی الکتریکی با توان بالا را منتقل نمی کند و وظایف اصلی آن نظارت، حفاظت، کنترل و هشدار اولیه است. این عمدتا شامل چهار عملکرد است: جمع آوری در زمان واقعی داده های عملیاتی مانند ولتاژ، جریان و مصرف برق. بازخورد وضعیت بسته شدن، باز شدن و خطای تجهیزات؛ تحقق اضافه بار، اتصال کوتاه، کمبود ولتاژ و سایر حفاظت از خطا. پشتیبانی از عملیات محلی و کنترل از راه دور. کنترل غیرمستقیم جریان قوی از طریق جریان ضعیف، ایمنی عملیات تجهیزات و سهولت بهره برداری و نگهداری را تا حد زیادی بهبود می بخشد.

V. مزایا و معایب اصلی GGD

1. مزایای اصلی

اول، قابلیت اطمینان عملیات بالا و میزان خرابی کم. این تجهیزات هیچ ساختار مکانیکی آسیب پذیری مانند کشوها، لغزنده ها و فنرها ندارد و اساساً از ایراداتی مانند گیر کردن مکانیکی، تماس ضعیف و خرابی قطعات، سازگاری با عملکرد بدون وقفه 24 ساعته و کاهش فشار عملیات و تعمیرات بعدی جلوگیری می کند.

دوم، ساختار جامد و تحمل خطا قوی. با نصب قطعات ثابت و چیدمان شینه‌بندی منظم و پایدار، ساختار کابینت شل نمی‌شود، قطعات بیرون نمی‌آیند، و قوس‌ها در صورت بروز خطاهای اتصال کوتاه سیستم به طور گسترده پخش نمی‌شوند و از کنترل‌پذیری قوی خطا اطمینان می‌دهند.

سوم، جهانی بودن و سازگاری بالا. این تجهیزات دارای درجه استانداردسازی بالایی است، سازگار با اجزای مختلف الکتریکی ولتاژ پایین جریان اصلی با لوازم جانبی صنعتی پرکاربرد و بدون موانع فنی سفارشی، امکان تعمیر و نگهداری سریع، نوسازی و افزایش ظرفیت را فراهم می کند.

چهارم، انعطاف پذیری بالای نوسازی. کابینت دارای فضای داخلی جادار و بدون ساختار اضافی است که امکان افزودن مدارهای توزیع برق جدید، ماژول‌های نظارت هوشمند و ماژول‌های جبران توان راکتیو را با توجه به نیازهای عملیاتی و نگهداری بعدی فراهم می‌کند و با ارتقا و نوسازی اتاق‌های توزیع برق قدیمی سازگار است.

پنجم، عملکرد برجسته هزینه. با تکنولوژی تولید بالغ و هزینه تولید انبوه کم، قیمت آن بسیار پایین تر از تابلو برق کشویی با ظرفیت توزیع یکسان است که برای اجرای پروژه توزیع برق در مقیاس بزرگ مناسب است.

2. معایب اصلی

اول، عدم بهره برداری و تعمیر و نگهداری راحت و تعمیر و نگهداری اجباری خاموش. همه اجزا به طور ثابت و بدون واحدهای تعمیر و نگهداری مستقل قابل کشش نصب می شوند و نیاز به خاموش شدن منبع تغذیه فوقانی برای تعمیر و نگهداری خطای تک مدار و تعویض تجهیزات دارند، و قادر به انجام تعمیر و نگهداری خط زنده نیستند.

دوم، درجه مدولارسازی پایین و قابلیت تعویض واحد ضعیف. هیچ استاندارد مدولار یکپارچه ای وجود ندارد و چیدمان داخلی و ابعاد نصب کابینت های تولید کنندگان مختلف متفاوت است و امکان تعویض مستقیم واحدهای مدار مانند کابینت های کشو وجود ندارد.

سوم، انطباق محدود با سناریوهای سطح بالا. محدود به ویژگی تعمیر و نگهداری خاموش، نمی تواند نیازهای منبع تغذیه استاندارد بالا مانند تعمیر و نگهداری مکرر، قطع برق صفر و منبع تغذیه بار دقیق را برآورده کند.

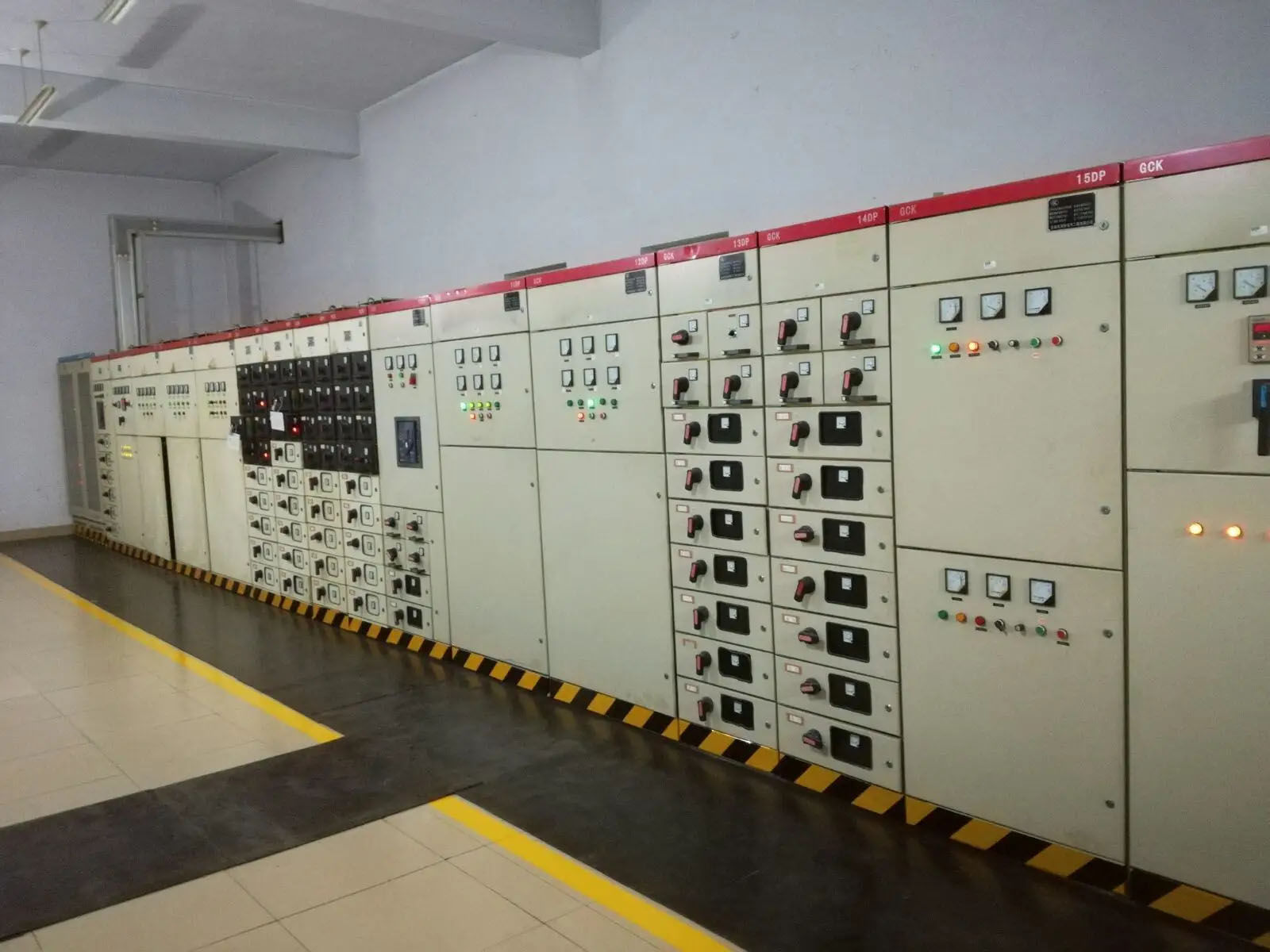

VI. تفاوت ها و منطق انتخاب انواع کابینت GGD، GCK و MNS

GGD، GCK و MNS سه نوع کابینت اصلی در صنعت توزیع برق ولتاژ پایین چین هستند. تفاوت اصلی آنها در شکل ساختاری، حالت عملیات و نگهداری، سطح قابلیت اطمینان و سازگاری سناریو به جای ظاهر نهفته است.

GGD: ساختار کاملاً ثابت بدون واحدهای کشو متحرک، دارای ساختار پایدار، مقاومت قوی در برابر اتصال کوتاه، هزینه کم و عملکرد عالی در جریان زیاد. نقطه ضعف آن تعمیر و نگهداری قطع برق مورد نیاز است، مناسب برای کابینت های اصلی سیستم، توزیع برق اصلی و توزیع توان بار پایدار معمولی.

GCK: ساختار نیمه کشو با مدارهای خروجی به طور مستقل قابل کشش و تعویض، که امکان تعمیر و نگهداری از مدارهای تک را در خط زنده فراهم می کند. ثبات و راحتی کار را متعادل می کند، که عمدتاً با بارهای برق کارگاهی و شرایط کاری که نیاز به تعمیر و نگهداری مکرر دارند، سازگار است.

MNS: کابینت کشو تمام ماژولار پیشرفته با قابلیت تعویض واحد قوی، هوش بالا، سطح حفاظت بالا و راندمان عملیات و نگهداری بالا اما هزینه بالا، قابل اجرا در مراکز داده، تولید دقیق، تجارت پیشرفته و سناریوهای بار مهم بدون وقفه.

فرمول انتخاب صنعت: GGD را برای توزیع برق در حالت پایدار معمولی، مدارهای اصلی جریان بزرگ و پروژه های کنترل شده با بودجه انتخاب کنید. GCK را برای برق کارگاه و شرایط کاری تعمیر و نگهداری مکرر انتخاب کنید. MNS را برای سناریوهای پیشرفته، نیازهای قطع برق صفر و بارهای دقیق انتخاب کنید.

VII. سناریوهای کاربردی و غیر قابل اجرا

1. سناریوهای کاربردی ترجیحی

اتاق‌های توزیع برق اصلی کارخانه‌های مختلف، اتاق‌های توزیع برق ساختمان‌ها و جوامع مسکونی، سیستم‌های متصل به شبکه فشار ضعیف نیروگاه‌های فتوولتائیک، کابینت‌های توزیع برق اصلی موقت برای محل‌های ساخت‌وساز، توزیع برق اصلی کارگاه‌های کارخانه، توزیع برق معمولی شهری، توزیع متمرکز برق اتاق‌های پمپ آب و اتاق‌های فن، و سایر سیستم‌های پایه بدون نیاز به توزیع برق.

2. سناریوهای غیر توصیه شده

توزیع برق هسته مراکز داده، توزیع برق اضطراری اتاق‌های عمل بیمارستان، توزیع برق آزمایشگاه‌های ابزار دقیق، توزیع برق خط تولید اصلی اتوماسیون صنعتی، بارهای کلیدی که نیاز به استارت استاپ مکرر و تعمیر و نگهداری بی‌درنگ دارند، و ایستگاه‌های برق سطح بالا هوشمند بدون مراقبت با نیازهای بالا برای تداوم منبع تغذیه و بهره‌وری و بهره‌برداری و نگهداری.

هشتم. نصب، بهره برداری، تعمیر و نگهداری و تجزیه و تحلیل خطاهای رایج

1. نکات کلیدی نصب اصلی

کابینت نصب ثابت روی دیوار را روی زمین می پذیرد. کابینت های متعدد باید در طول چیدمان دقیقاً تراز و به هم متصل شوند تا از اتصال لبه شینه مسطح، تنش یکنواخت کابینت و باز و بسته شدن صاف درب اطمینان حاصل شود. سیم کشی کابل به شدت از اصل منطقه بندی جریان قوی و ضعیف پیروی می کند تا از تداخل الکترومغناطیسی جلوگیری شود، از تجهیزات ثانویه پایدار و سیگنال های حفاظتی اطمینان حاصل شود و سیم کشی کلی منظم و محکم ثابت شود.

2. الزامات اصلی ایمنی زمین

اتصال به زمین قابل اطمینان کامل، تضمین اصلی برای عملکرد ایمن GGD است. کلیه اجزای فلزی مانند قاب کابینت، درهای متحرک، صفحات جانبی، تیرهای نصب و سینی کابل باید به سیستم اتصال به زمین متصل شوند. درب‌های متحرک با سیم‌های اتصال زمین انعطاف‌پذیر ویژه به یکدیگر متصل می‌شوند تا از خرابی اتصال به زمین ناشی از اکسیداسیون و خوردگی نقاط لولا جلوگیری کنند و به طور جامع از نشت الکتریکی، الکتریسیته ساکن، شوک الکتریکی و خطرات خرابی تجهیزات جلوگیری کنند.

3. عملیات روزانه و مشخصات تعمیر و نگهداری

بازرسی معمول روزانه نیازی به باز کردن کابینت ندارد. شرایط عملکرد تجهیزات را می توان از طریق ابزارهای نصب شده روی در و چراغ های نشانگر ارزیابی کرد. تعمیر و نگهداری کابینت داخلی باید به طور دقیق چهار روش ایمنی را اجرا کند: خاموش کردن، تأیید قطعی برق، آویزان کردن علائم هشدار دهنده و اتصال به زمین. باز کردن کابینت زنده اکیدا ممنوع است. تعمیر و نگهداری منظم بر حذف گرد و غبار کابینت، بست شین و ترمینال، بازرسی مدار ثانویه و بررسی وضعیت زمین برای از بین بردن خطرات پنهان احتمالی از قبل متمرکز است.

4. خطاهای رایج و تجزیه و تحلیل علت

گرمای بیش از حد غیرعادی کابینت: شایع ترین خطای تجهیزات، عمدتاً ناشی از شل شدن پایانه های سیم کشی، شل شدن پیچ و مهره شینه و چروک شدن ناکافی کابل است که منجر به مقاومت بیش از حد تماس و تولید گرما می شود. این مربوط به مشکلات فرآیند ساخت و بهره برداری است تا نقص کیفیت کابینت.

قطع مکرر انشعاب: عمدتاً ناشی از بار اضافی بارهای عقب، نشت برق خط و نقص تجهیزات پایانه، مستقل از خود کابینت است. با بررسی بارهای شاخه مربوطه می توان عیوب را ردیابی و برطرف کرد.

داده های غیرعادی ابزار: عمدتاً ناشی از شل بودن سیم کشی مدار ثانویه، خطاهای ترانسفورماتور یا تداخل الکترومغناطیسی سیگنال جریان ضعیف است. با بررسی مدار کنترل ثانویه ابتدا می توان عیب یابی را به سرعت تکمیل کرد.

IX وضعیت توسعه و خلاصه برنامه

به عنوان یک تجهیزات توزیع برق ولتاژ پایین استاندارد و بالغ که توسط دهه‌ها تمرین مهندسی تأیید شده است، تابلو برق ولتاژ پایین ثابت GGD یک دستگاه اصلی اساسی ضروری در سیستم انتقال و توزیع برق ولتاژ پایین چین است. در مقایسه با کابینت‌های کشو مدولار پیشرفته، GGD فاقد هوش بالا، تکرار سریع و مزیت‌های بدون نیاز به تعمیر و نگهداری است، اما به‌طور دقیق نیازهای اکثر شرایط کاری توزیع برق معمولی در چین را برآورده می‌کند. با مزایای اصلی ساختار پایدار، ایمنی و قابلیت اطمینان بالا، جهانی بودن قوی و عملکرد هزینه بالا، مدت طولانی است که بازار اصلی توزیع برق شهری، صنعتی، شهری و انرژی جدید را اشغال کرده است. با استانداردسازی و ارتقاء مستمر مهندسی برق، فناوری کابینت و پیکربندی ایمنی GGD به طور مداوم بهینه و تکرار می‌شود و جایگاه اصلی خود را در توزیع برق ولتاژ پایین تثبیت می‌کند و تضمینی محکم برای عملکرد ایمن، پایدار و طولانی‌مدت سیستم‌های مختلف قدرت ارائه می‌دهد.

X. سؤالات متداول (پرسش و پاسخ مختصر)

Q1: تعریف اصلی و ویژگی های تابلو برق GGD چیست؟A: GGD یک تابلو برق کامل ولتاژ پایین ثابت داخل ساختمان است. این یک ساختار کاملاً محصور روی زمین با اجزای ثابت، دارای پایداری بالا، مقاومت در برابر اتصال کوتاه قوی، نرخ خرابی کم و عملکرد هزینه بالا برای توزیع برق معمولی ولتاژ پایین، اندازه‌گیری و حفاظت را اتخاذ می‌کند.

Q2: تفاوت های اصلی بین GGD، GCK و MNS چیست؟A: GGD کاملاً ثابت، پایدار و مقرون به صرفه است اما نیاز به تعمیر و نگهداری خاموش دارد. GCK نیمه قابل کشیدن است و MNS کاملاً ماژولار قابل کشیدن است، هر دو از تعمیر و نگهداری لاین لاین با هزینه و کارایی بالاتر پشتیبانی می کنند.

Q3: کدام سناریوها GGD را ترجیح می دهند و کدام توصیه نمی شوند؟A: GGD برای کارخانه ها، ساختمان ها، توزیع برق پایدار شهری و فتوولتائیک مناسب است. این برای مراکز داده، منبع تغذیه اضطراری بیمارستان، آزمایشگاه های دقیق و سناریوهای برق بدون وقفه که نیاز به تعمیر و نگهداری مداوم مداوم دارند، قابل اجرا نیست.

Q4: چرا تعمیر و نگهداری داخلی GGD باید با خاموش شدن برق انجام شود؟A: تمام اجزاء به طور ثابت و بدون واحدهای قابل کشیدن جدا شده نصب می شوند. باز شدن کابینت برق ممکن است باعث اتصال کوتاه قوس الکتریکی و شوک الکتریکی شود، بنابراین تعمیر و نگهداری خاموش اجباری است.

Q5: شایع ترین عیب GGD و روش های پیشگیری از آن چیست؟A: رایج ترین عیب گرم شدن بیش از حد ناشی از شل بودن پایانه ها و تماس ضعیف است. بستن منظم، تمیز کردن گرد و غبار و بازرسی زمین می تواند به طور موثری از چنین خطاهایی جلوگیری کند.

Q6: کدام نوع کابینت یک سیستم توزیع برق کامل GGD را تشکیل می دهد؟A: یک سیستم کامل شامل ورودی، خروجی، جبران توان راکتیو، کراوات و کابینت های اندازه گیری برای تحقق عملکردهای توزیع کامل توان، حفاظت و اندازه گیری است.

Q7: عملکرد اصلی طراحی جداسازی چهار منطقه کابینت چیست؟A: مناطق عملکردی و جریان های مختلف را ایزوله می کند، انتشار قوس را مهار می کند، از تماس تصادفی و گسترش خطا جلوگیری می کند و ایمنی و ثبات عملیاتی کلی را بهبود می بخشد.
