ترانسفورماتور توزیع غوطه ور در روغن با تعویض شیر بدون بار

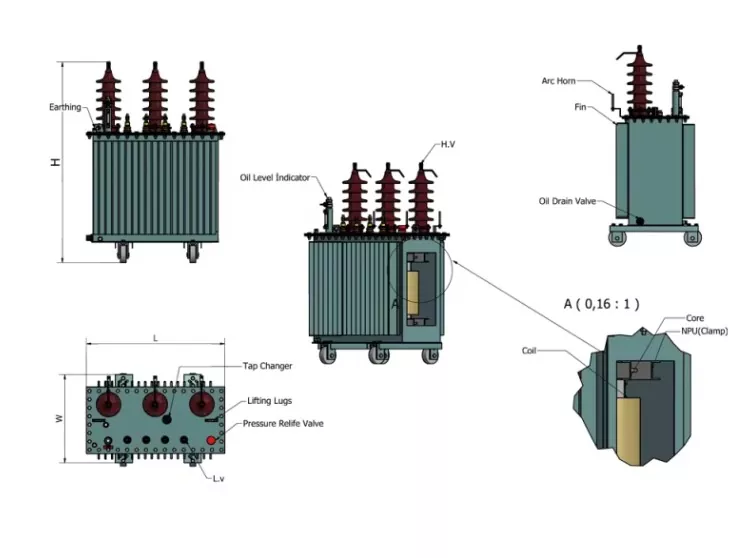

ترانسفورماتور توزیع غوطه ور روغن با تعویض شیر بدون بار محصولی قابل اعتماد از کارخانه Ceho است. هسته از ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا استفاده می کند. این یک طراحی هسته ای با اتصالات کاملاً اریب و ساختاری تقسیم شده دارد. ستون های هسته دارای سطوح مقطع دایره ای پلکانی چند سطحی هستند، در حالی که یوغ و هسته سطح مقطع یکنواخت را حفظ می کنند.

هسته این محصول از ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا استفاده می کند. دارای طراحی از نوع هسته ای با اتصالات کاملاً اریب و ساختاری تقسیم شده است. ستون های هسته دارای سطوح مقطع دایره ای پلکانی چند سطحی هستند، در حالی که یوغ و هسته سطح مقطع یکنواخت را حفظ می کنند.

سیم‌پیچ‌ها از کانال‌های روغن موج‌دار با آغشته‌سازی بدون لاک و اتصال نوار فشاری استفاده می‌کنند. تمام سیم پیچ ها کویل های متحدالمرکز هستند. سیم پیچ ولتاژ بالا دارای شیرهایی است که مطابق با الزامات ولتاژ شیر است که به تعویض شیر نصب شده روی پوشش مخزن متصل است. این امکان انتقال ولتاژ بین 10 تا 20 کیلو ولت و تنظیم ولتاژ شیر پس از قطع برق را فراهم می کند.

تجهیزات حفاظتی ایمنی ترانسفورماتورهای 30 تا 2000 کیلوولت آمپر مجهز به شیرهای کاهش فشار هستند. رله های گاز با ترمینال های هشدار و سفر را می توان بر اساس نیاز کاربر نصب کرد. دستگاه‌های اندازه‌گیری دمای روغن همه ترانسفورماتورها دارای سوکت‌های شیشه‌ای دماسنج هستند که در بالای مخزن نصب شده‌اند که 10±120 میلی‌متر به داخل روغن کشیده می‌شوند. ترانسفورماتورهای 1000 ~ 2000 کیلو ولت آمپر دارای دماسنج سیگنال در فضای باز هستند. ترانسفورماتور توزیع غوطه ور در روغن با مخازن تعویض شیر بدون بار با دیوارهای راه راه ساخته شده است که با یک فیلم رنگ پودری بادوام تکمیل شده است. باله های موجدار نه تنها خنک کننده را فراهم می کنند بلکه به عنوان عناصر "تنفس" عمل می کنند و خاصیت ارتجاعی آنها تغییرات حجم روغن را به دلیل نوسانات دما جبران می کند. بنابراین، ترانسفورماتورهای کاملاً مهر و موم شده نیاز به نگهدارنده روغن را از بین می برند و ارتفاع کلی را کاهش می دهند. پر کردن روغن با خلاء در حین کپسوله کردن، رطوبت ترانسفورماتور را کاملاً از بین می برد و از تماس روغن ترانسفورماتور با هوا جلوگیری می کند. این امر به طور موثری از ورود اکسیژن و آب جلوگیری می کند که می تواند عملکرد عایق را کاهش داده و پیری روغن را تسریع کند، در نتیجه نیاز به آزمایش های دوره ای نمونه گیری روغن را از بین می برد.

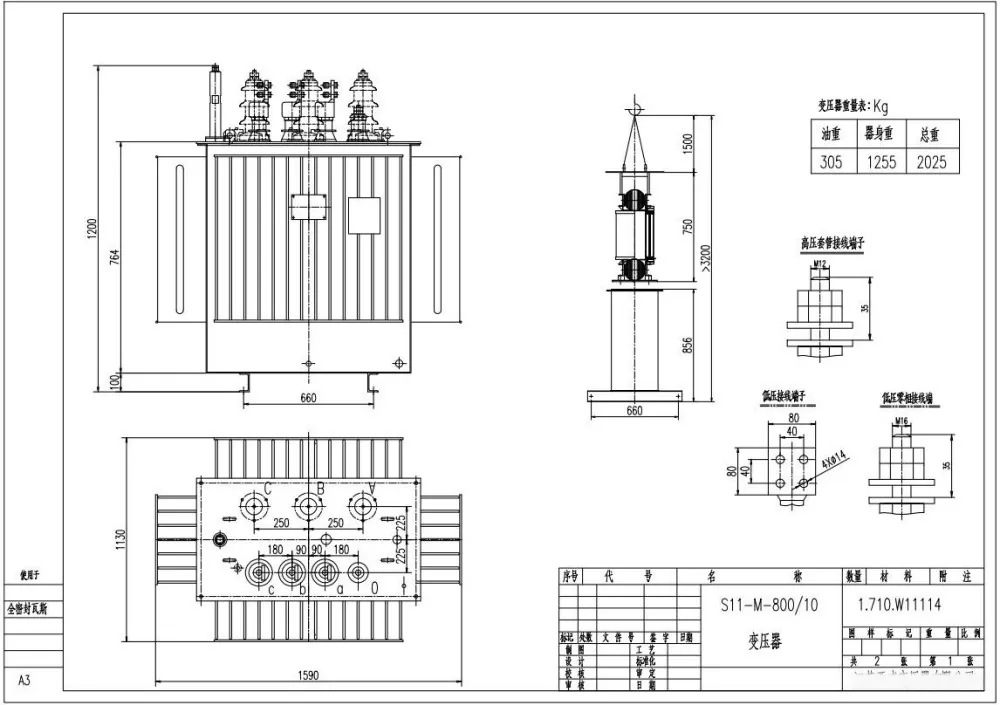

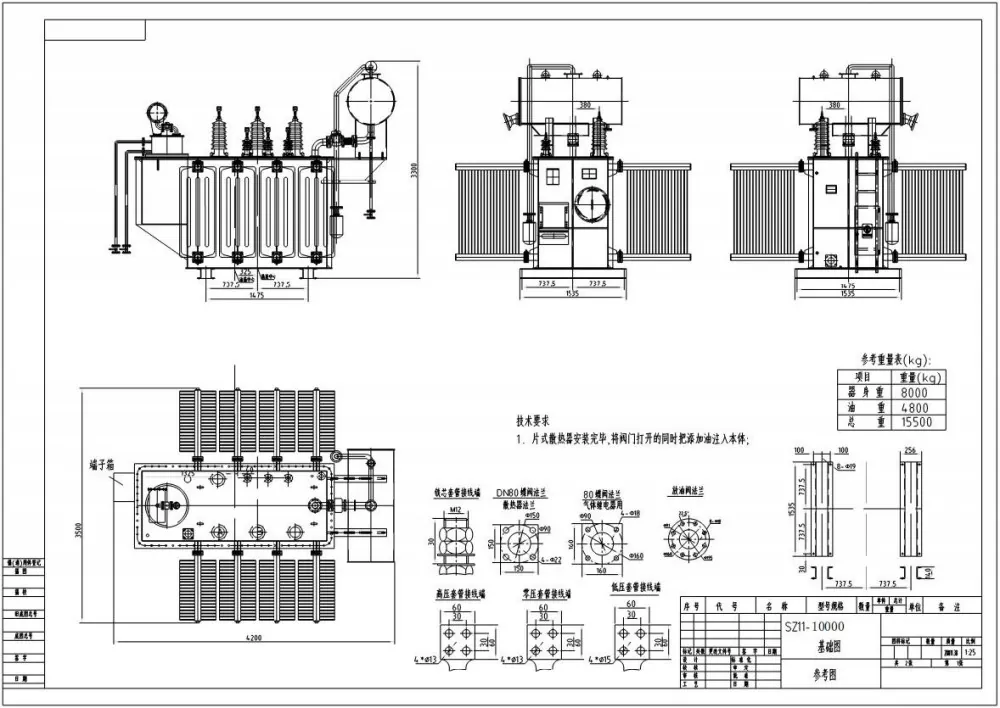

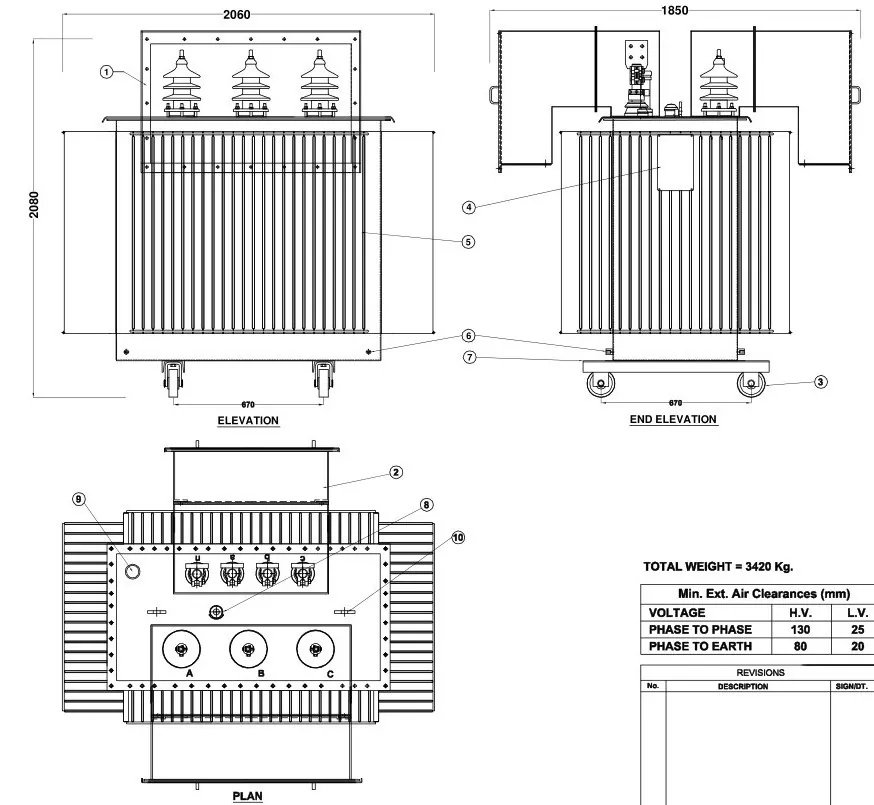

پارامترهای فنی

بازرسی ترانسفورماتور توزیع قبل از عملیات

1. تأیید گواهی ترانسفورماتور. اگر گواهینامه بیش از دو ماه باشد، مقاومت عایق را دوباره آزمایش کنید.

2. سطح روغن و دریچه تنفس ترانسفورماتور توزیع غوطه ور در روغن را با تعویض شیر بدون بار بررسی کنید. بدون نشتی روغن، وضعیت روغن طبیعی با تهویه مناسب.

3. یکپارچگی بوشینگ های عایق ولتاژ بالا/پایین و سرنخ های مرتبط را بررسی کنید. اطمینان حاصل کنید که پیچ ها ایمن هستند

4. تأیید کنید که موقعیت سوئیچ تنظیم کننده ولتاژ صحیح است. بررسی کنید که فیوزهای ولتاژ بالا و پایین به درستی مطابقت داشته باشند.

5. اطمینان حاصل کنید که دستگاه های حفاظت از صاعقه کاملاً عملیاتی هستند. مقاومت زمین اندازه گیری شده باید مطابق با استانداردها باشد.

6. هیچ گونه ناهنجاری در کابل ها یا شینه ها مشاهده نشده است.

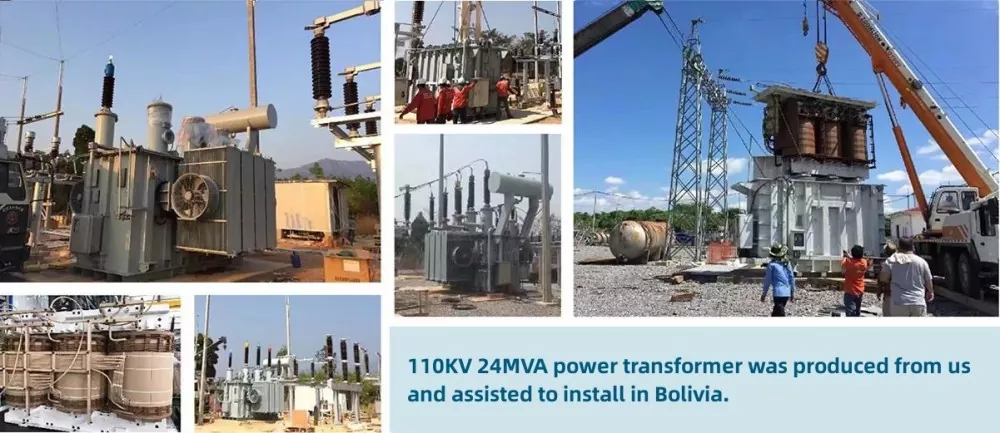

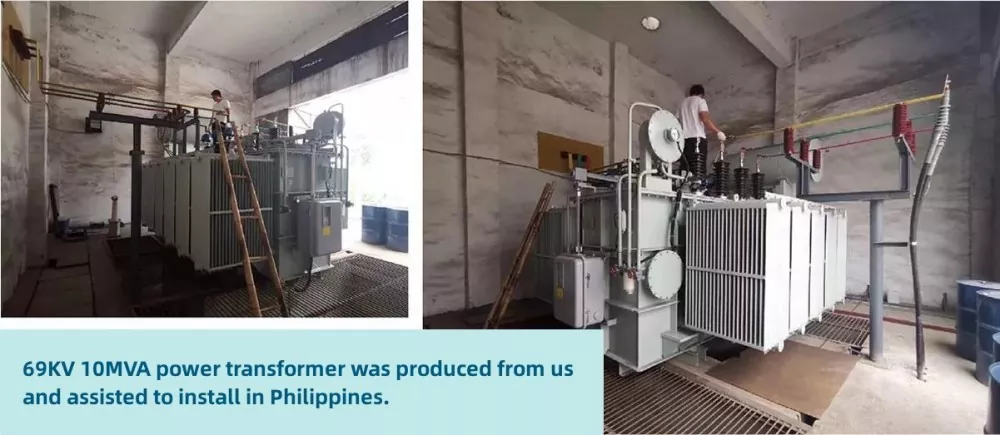

عکس های مشتری

یادداشت های نگهداری

● عملیات دستی به خاموشی های از پیش برنامه ریزی شده برای تعویض تعویض شیر نیاز دارد.

● سایش مکانیکی شیر تعویض ترانسفورماتور توزیع غوطه ور در روغن را با تعویض شیر بدون بار به طور مرتب بررسی کنید.

● کیفیت روغن را برای اطمینان از عملکرد عایق و خنک کننده کنترل کنید.
