کابل برق ولتاژ متوسط

Cceho یک تولید کننده و تامین کننده کابل برق فشار متوسط ​​است - خدمات OEM/ODM را با قیمت کارخانه رقابتی ارائه می دهد! کابل 5 کیلو ولت تا 35 کیلو ولت برای مدارهای توزیع در تاسیسات صنعتی و تجاری استفاده می شود. کابل برق ولتاژ متوسط ​​برای استفاده در مکان های مرطوب یا خشک مناسب است، در مسیرهای راه آهن، کانال ها و هوای آزاد نصب می شود، به صورت هوایی یا مستقیماً طبق مجوز NEC. دما نباید از 105 درجه سانتیگراد تجاوز کند (MV105).

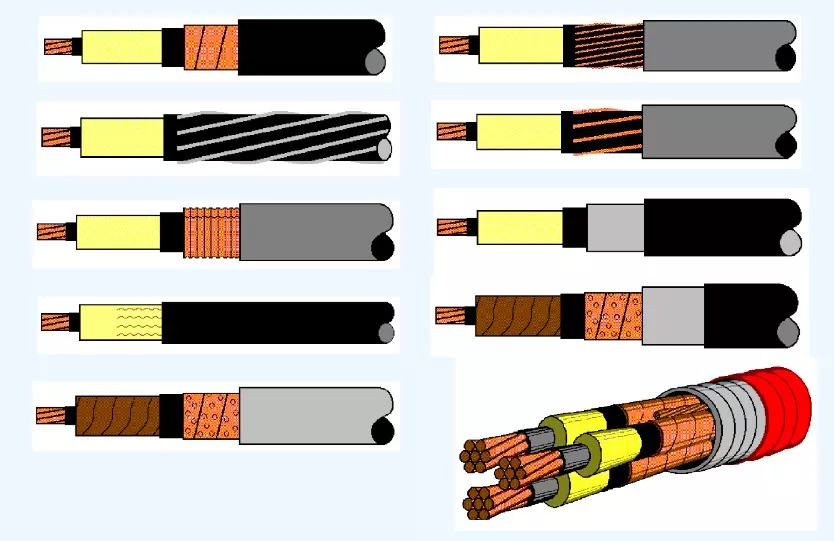

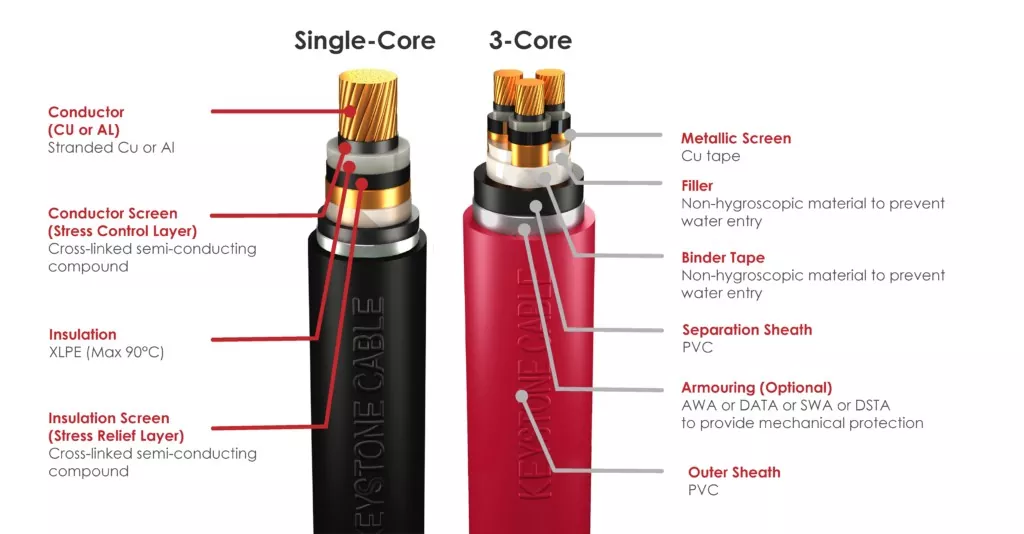

ساخت کابل MV

هادی

2 نوع هادی وجود دارد که ما برای ساخت کابل های MV خود استفاده می کنیم: مسی و آلومینیومی.

· مس: ساخته شده از مس الکترولیتی با خلوص بیش از 99.95%.

· آلومینیوم: استخراج شده از شمش آلومینیوم با حداقل خلوص 99.70%.

صفحه نمایش هادی

صفحه هادی ما یک ترکیب نیمه رسانا اکسترود شده است که هادی فلزی را می پوشاند. این لایه به عنوان یک نقطه تنش در عایق عمل می کند و به طور بالقوه دوام طولانی مدت آن را تضعیف می کند.

صفحه عایق

صفحه عایق یک ترکیب نیمه رسانای متقاطع است که روی عایق اکسترود شده است. این یک سطح صاف را فراهم می کند و به عنوان ماده انتقالی بین عایق که در آن میدان الکتریکی وجود دارد و صفحه فلزی رسانا، جایی که میدان الکتریکی صفر است، عمل می کند. بنابراین، این باعث کاهش تنش در لایه عایق می شود.

صفحه نمایش فلزی

صفحه فلزی معمولاً از یک لایه نوار مسی مارپیچ با همپوشانی روی صفحه عایق تشکیل شده است. صفحه فلزی در یک کابل 3 هسته ای تضمین می کند که میدان الکتریکی در هسته کابل باقی می ماند.

مونتاژ کابل (اختیاری)

برای کابل های 3 هسته ای، تائوهای شناسایی (قهوه ای، مشکی، خاکستری) قبل از قرار گرفتن هسته ها در زیر صفحه فلزی قرار می گیرند.

یک پرکننده پلی پروپیلن غیر رطوبت سنجی بین هسته های چیده شده اعمال می شود تا یک شکل دایره ای برای کابل کلی ایجاد کند. نوار(های) پلی پروپیلن یا نوار(های) PETP (پلی استر) به عنوان یک نوار مانع بر روی هسته های چیده شده استفاده می شود.

غلاف جداسازی (اختیاری)

همه کابل‌های زره‌دار شامل یک لایه اکسترود شده از غلاف جداکننده PVC سیاه، MDPE یا LSZH هستند که روی هسته یا هسته‌های چیده شده اعمال می‌شود تا با جدا کردن فلزات مختلف و اجتناب از اثرات گالوانیکی از خوردگی جلوگیری شود.

زره (اختیاری)

در کابل‌های زره‌دار، زره بر روی یک غلاف جداکننده برای حفاظت مکانیکی اضافی اعمال می‌شود. کابل های تک هسته ای از سیم های آلومینیومی (AWA)، زره نواری آلومینیومی دوبل (DATA) استفاده می کنند، در حالی که کابل های چند هسته ای از زره سیم فولادی گالوانیزه (SWA) یا زره نواری فولادی گالوانیزه دوبل (DSTA) استفاده می کنند.

غلاف بیرونی

همه کابل‌های برق ولتاژ متوسط ​​دارای یک لایه اکسترود شده از PVC، MDPE، یا LSZH غلاف بیرونی روی هسته، هسته خوابیده یا زره هستند. این روکش که معمولاً مشکی است، کابل ها را از نور خورشید و موریانه ها محافظت می کند. رنگ دیگری نیز ممکن است با توافق بین سازنده و خریدار ارائه شود.
