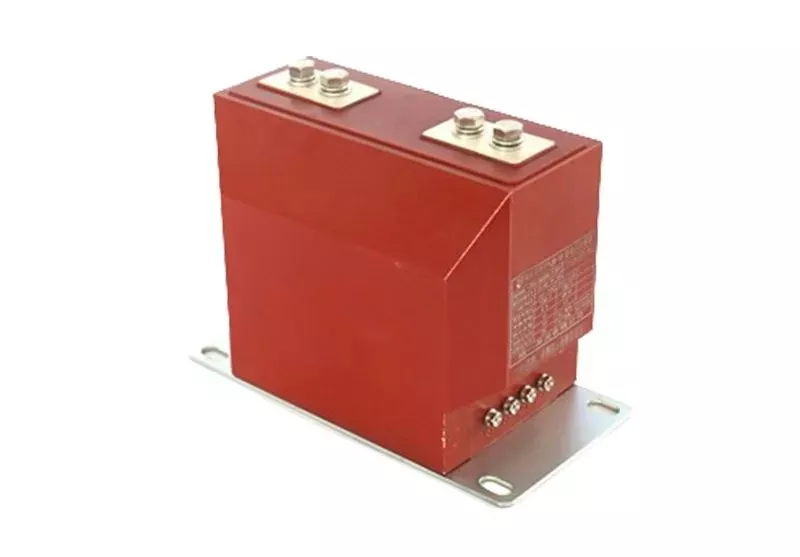

ترانسفورماتور جریان نوع پست ریخته گری رزین اپوکسی تقویت شده LZZBJ

ترانسفورماتور جریان نوع پست ریخته گری رزین اپوکسی تقویت شده LZZBJ یکی از محصولات کارخانه Ceho است که می توانیم انواع مختلفی از دستگاه های الکتریکی را برای انتخاب شما و ارائه قیمت های رقابتی ارائه دهیم. اگر می خواهید راه حل هایی با کیفیت بالا، کارآمدی بالا و نگهداری آسان داشته باشید، می توانید برای دریافت لیست قیمت کارخانه ما هم اکنون با ما تماس بگیرید. از مشتریان جدید و قدیمی استقبال می شود.

ارسال استعلام

توضیحات محصول

Ceho ترانسفورماتورهای جریانی از نوع اپوکسی تقویت شده با رزین اپوکسی با کیفیت بالا ارائه می دهد. مقاوم در برابر ترک و ضربه، مناسب برای کابینت‌هایی با استرس مکانیکی بالا؛ ستون کاملاً مهر و موم شده: P1/P2 میله‌های مس/آلومینیوم M10-M16 یا میله‌های دو سوراخه، با پایه 4 × Φ 14 میلی‌متر هستند و می‌توانند در هر جهتی نصب شوند. نفوذپذیری و خطی بودن خطای خوب ترمینال ثانویه: 6-12 هسته در داخل پوشش محافظ، می تواند با سیم پیچی دوتایی (0.2S/0.5/5P10/10P10) یا سه سیم پیچی (اندازه گیری + حفاظت + باقیمانده) گسترش یابد؛ دمای پایین: -25 ℃ تا +40 ℃، ارتفاع: ≤ 2000 m3، نوع hu9: m3 تراکم؛ درجه ضد شعله V-0، CTI ≥ 600، مطابق با RoHS؛ وزن: 25-35 کیلوگرم برای کلاس 10 کیلوولت؛ 24 کیلو ولت درجه 32-45 کیلوگرم 40.5 کیلو ولت کلاس ≤ 81 کیلوگرم.

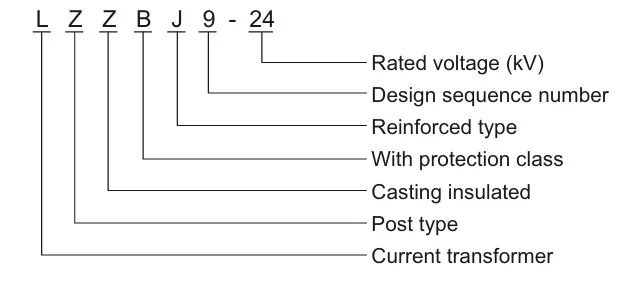

مدل

پارامترهای محصول

نه	مورد			واحد	ارزش
1	ولتاژ نامی			KV	40.5
2	عایق رتبه بندی شده سطح	فرکانس برق تحمل ولتاژ	تست خشک		95
			تست مرطوب		80
		مقاومت در برابر ضربه رعد و برق ولتاژ (اوج)			185
3	جریان نامی			A	1250,1600,2000
4	جریان قطع نامی اتصال کوتاه			را	20,25,31.5
5	توالی عملیات رتبه بندی شده				0-0.3s-combination-180s-combination
6	زمان قطع جریان اتصال کوتاه نامی			بارها	12
7	جریان بسته شدن اتصال کوتاه نامی (پیک)			را	50,63,80
8	حداکثر جریان مقاومتی نامی
9	دارای جریان مقاومت کوتاه مدت			را	20,25,31.5
10	جریان پیوسته اتصال کوتاه نامی			S	4
11	سرعت باز شدن متوسط			ام‌اس	0.2±1.5
12	میانگین سرعت بسته شدن				0.7±0.2
13	زمان پرش بسته شدن تماس			s	≤2
14	دروازه ترکیبی سه فاز (دقیقه ای). اختلاف زمانی همزمان				≤2
15	زمان بسته شدن				≤150
16	زمان افتتاحیه				≤60
17	عمر مکانیکی			بارها	10000
18	ولتاژ نامی عملیات و ولتاژ نامی مدار کمکی			V	DC220,110,24
					AC220,110,24
19	مقاومت DC در هر مدار فاز (بدون ترانسفورماتور)			m اوه	≤100
20	کنتاکت های پویا و استاتیک اجازه ضخامت سایش را می دهند			میلی متر	3
21	وزن			کیلوگرم	800

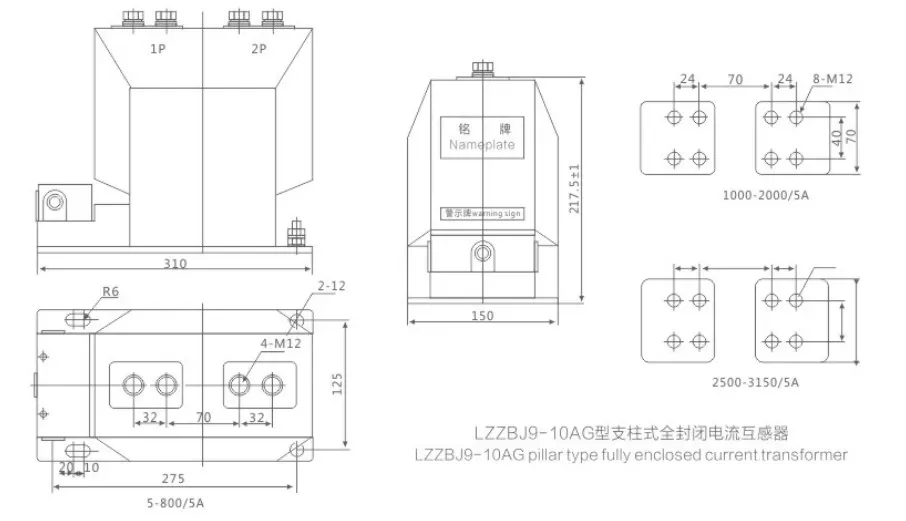

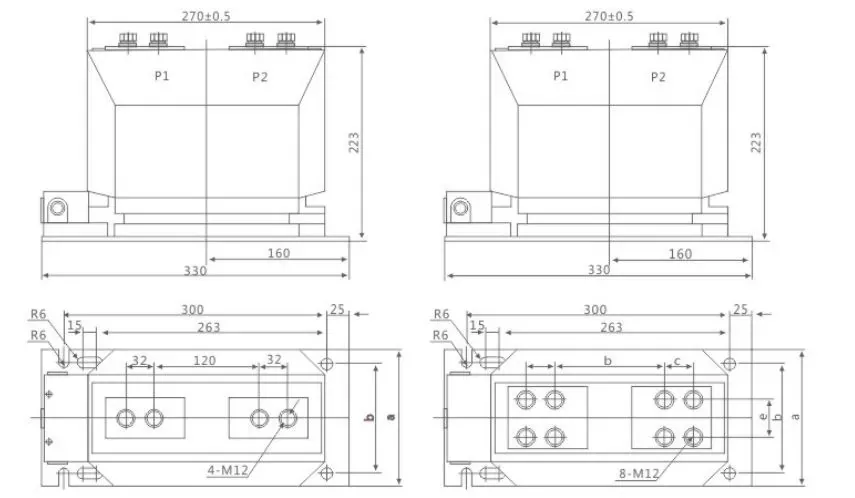

طراحی

بررسی سریع انتخاب

1. ولتاژ نامی ← انتخاب 7.2kV / 12kV / 24kV / 40.5kV

2. جریان اولیه نامی → بر اساس مشخصات بار یا شینه (100A, 300A, 600A, 1,250A)

3. دقت و بار → اندازه گیری 0.2S/0.5 (10-20 VA); Protect 5P10/10P15 (15-30 VA)

4. جریان حرارتی کوتاه مدت ← مطابقت با جریان اتصال کوتاه سیستم (20 کیلو آمپر، 31.5 کیلو آمپر، 50 کیلو آمپر، 80 کیلو آمپر/1 ثانیه)

5. روش نصب → ستون عمودی/نصب جانبی/نصب وارونه. پایه با پیچ های انبساط 4-M12 ثابت می شود

6. الزامات ویژه: ارتفاع بالا 3000 متر، دمای پایین -40 ℃، ضد آلودگی درجه III، نسبت تبدیل دوگانه، نوع شیر، با پوشش محافظ
