طبقه بندی و سناریوهای کاربرد صنعتی ترانسفورماتورها

طبقه بندی و سناریوهای کاربرد صنعتی ترانسفورماتورها

ترانسفورماتورها دستگاه‌های الکترومغناطیسی ساکن هستند که ولتاژ و جریان متناوب را از طریق القای الکترومغناطیسی تبدیل می‌کنند و امکان انتقال، توزیع و استفاده ایمن، کارآمد و انعطاف‌پذیر را فراهم می‌کنند. آنها تجهیزات اصلی در سیستم های قدرت و تولید صنعتی هستند که از تحویل انرژی، حفاظت از تجهیزات و ثبات فرآیند پشتیبانی می کنند. این مقاله به طور سیستماتیک ترانسفورماتورها را بر اساس عملکرد، روش خنک‌کننده، تعداد فاز و کاربرد طبقه‌بندی می‌کند و سناریوهای صنعتی معمولی آنها را برای روشن کردن ارزش آنها در صنعت مدرن توضیح می‌دهد.

طبقه بندی ترانسفورماتورها

1. طبقه بندی بر اساس عملکرد و کاربرد

· ترانسفورماتورهای قدرت:به ترانسفورماتورهای افزایش دهنده، کاهنده و توزیع تقسیم می شود. ترانسفورماتورهای افزایش دهنده ولتاژ را در نیروگاه ها برای انتقال از راه دور افزایش می دهند تا تلفات خط را کاهش دهند. ترانسفورماتورهای کاهنده توان شبکه فشار قوی را به ولتاژ متوسط ​​برای شبکه های صنعتی و شهری کاهش می دهند. ترانسفورماتورهای توزیع برای کاربران نهایی به 0.4 کیلو ولت کاهش می یابد که به طور گسترده در کارخانه ها، جوامع و ساختمان های تجاری استفاده می شود.

· ترانسفورماتورهای ویژه:سفارشی برای شرایط کاری سخت یا خاص، از جمله ترانسفورماتورهای کوره الکتریکی برای فولادسازی، ترانسفورماتورهای یکسو کننده برای الکترولیز و آبکاری، ترانسفورماتورهای جوشکاری برای جوشکاری قوس الکتریکی، ترانسفورماتورهای کششی برای حمل و نقل ریلی، ترانسفورماتورهای ایزوله برای ایمنی الکتریکی، و ترانسفورماتورهای ابزار برای اندازه گیری و حفاظت.

· ترانسفورماتورهای کنترل:ارائه توان ولتاژ پایین پایدار برای مدارهای کنترل، رله ها و کنتاکتورها، تضمین عملکرد قابل اعتماد سیستم های اتوماسیون.

2. طبقه بندی با روش خنک کننده

· ترانسفورماتورهای غوطه ور در روغن:عایق و خنک شده توسط روغن معدنی، با ظرفیت بالا، هزینه کم و ظرفیت اضافه بار قوی. مناسب برای پست های فضای باز، کارخانه های صنعتی بزرگ و شبکه های برق. خنک کننده اجباری گردش روغن از واحدهای با ولتاژ فوق العاده بالا و ظرفیت بالا پشتیبانی می کند.

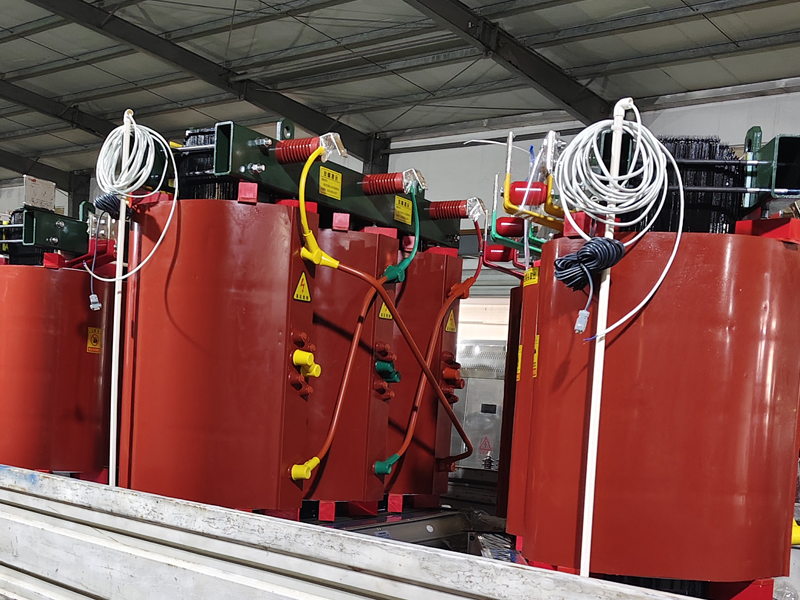

ترانسفورماتورهای نوع خشک:از رزین ریخته گری یا عایق هوا استفاده کنید که دارای مقاومت در برابر آتش، حفاظت در برابر انفجار و نگهداری کم است. ایده آل برای مکان های سرپوشیده و با ایمنی بالا مانند مراکز داده، بیمارستان ها، مترو، بلندمرتبه ها و پست های زیرزمینی.

ترانسفورماتورهای خنک کننده تبخیری:از رسانه های مبتنی بر فلوراید برای اتلاف حرارت با راندمان بالا، مناسب برای سناریوهای با چگالی توان بالا و فضای محدود استفاده کنید.

3. طبقه بندی بر اساس شماره فاز

ترانسفورماتورهای تک فاز:برای سیستم های برق تک فاز، بارهای با ظرفیت کم، برق مسکونی و تجهیزات الکترونیکی.

ترانسفورماتورهای سه فاز:هسته شبکه های برق سه فاز، با راندمان بالا، ساختار فشرده و تلفات کم. غالب در انتقال نیرو، منبع تغذیه صنعتی و کارخانه های بزرگ.

4. طبقه بندی بر اساس مواد اصلی

ترانسفورماتورهای هسته فولادی سیلیکونی:نوع سنتی با تکنولوژی بالغ و کم هزینه، به طور گسترده در سناریوهای برق و توزیع عمومی استفاده می شود.

ترانسفورماتورهای آلیاژی آمورف:تلفات بدون بار بسیار کم، صرفه جویی در انرژی، مناسب برای شبکه های توزیع طولانی مدت، پارک های صنعتی و ساختمان های سبز.

سناریوهای کاربردی صنعتی معمولی

1. صنعت برق

ترانسفورماتورهای قدرت ستون فقرات تولید، انتقال و توزیع هستند. ترانسفورماتورهای پله‌آپ در نیروگاه‌های حرارتی، برق آبی، هسته‌ای، بادی و فتوولتائیک ولتاژ را برای انتقال از راه دور به 110 کیلوولت تا 1000 کیلوولت افزایش می‌دهند. ترانسفورماتورهای کاهنده و توزیع برق را برای کاربران صنعتی و مسکونی تغذیه می کنند. ترانسفورماتورهای ابزار اندازه گیری دقیق و حفاظت رله را امکان پذیر می کنند و امنیت شبکه را تضمین می کنند.

2. متالورژی و صنعت مواد

ترانسفورماتورهای کوره الکتریکی بارهای ضربه ای سنگین و اتصال کوتاه مکرر در فولادسازی و ذوب را تحمل می کنند. ترانسفورماتورهای یکسو کننده جریان DC بالا را برای آلومینیوم، مس و روی الکترولیتی تامین می کنند و از تولید کارآمد پشتیبانی می کنند. ترانسفورماتورهای ایزوله و یکسو کننده هارمونیک ها را کاهش داده و فرآیندها را تثبیت می کنند.

3. ساخت و پردازش مکانیکی

ترانسفورماتورهای توزیع برق 0.4 کیلو ولت را برای موتورها، پمپ ها و ماشین آلات تامین می کنند. ترانسفورماتورهای جوشکاری قوس پایدار را برای تجهیزات جوش تضمین می کنند. ترانسفورماتورهای کنترل، PLC ها و سنسورها را تغذیه می کنند که از خطوط مونتاژ خودکار پشتیبانی می کنند. ترانسفورماتورهای ایزوله از تجهیزات دقیق در برابر تداخل و نشت محافظت می کنند.

4. انرژی های نو و حمل و نقل

مزارع بادی و خورشیدی از ترانسفورماتورهای افزایش دهنده برای ادغام نیرو در شبکه استفاده می کنند. حمل و نقل ریلی از ترانسفورماتورهای کششی برای منبع تغذیه برقی و راندن وسیله نقلیه استفاده می کند. ایستگاه های شارژ EV برای شارژ ایمن و کارآمد به ترانسفورماتورهای یکسو کننده و ایزوله متکی هستند.

5. مراکز داده و ساختمان های مرتفع

ترانسفورماتورهای نوع خشک برای ایمنی در برابر آتش و سر و صدای کم ترجیح داده می شوند و برق بی وقفه را برای بارهای IT تضمین می کنند. واحدهای رزین ریخته گری قابلیت اطمینان بالا و تعمیر و نگهداری آسان را ارائه می دهند و با نیازهای عملیاتی 24/7 مطابقت دارند.

6. معدن و محیط های خشن

ترانسفورماتورهای مخصوص مین دارای طراحی های ضد انفجار، ضد رطوبت و ضد گرد و غبار هستند که با شرایط زیرزمینی و بارهای سنگین سازگار می شوند. آنها تهویه، حمل و نقل و تجهیزات معدن را به طور ایمن نیرو می دهند. نتیجه گیری ترانسفورماتورها بر اساس عملکرد، خنک کننده، فاز و هسته طبقه بندی می شوند تا با نیازهای مختلف صنعتی مطابقت داشته باشند. انواع غوطه ور در روغن در سناریوهای فضای باز با ظرفیت زیاد برتری دارند. نوع خشک بر مکان های سرپوشیده با ایمنی بالا غالب است. انواع خاص در خدمت متالورژی، انرژی نو و حمل و نقل هستند. با شبکه هوشمند و ارتقاء صنعتی، ترانسفورماتورها به سمت راندمان بالا، صرفه جویی در انرژی، هوشمندی و حفاظت از محیط زیست تکامل می یابند و از تامین انرژی پایدار و توسعه صنعتی پایدار حمایت می کنند.
