ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز فضای باز JDZW

ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز بیرونی Ceho JDZW دارای ویژگی های زیر است: رزین اپوکسی کاملاً در خلاء ریخته گری می شود: بدون حباب، مقاوم در برابر اشعه ماوراء بنفش، ضد پیری و با تخلیه موضعی کم. برای محیط های خشن مانند ارتفاع زیاد، رطوبت بالا و آلودگی شدید مناسب است. ساختار تک فاز از روش های سیم کشی فاز به زمین (Un/√3) یا فاز به فاز (Un) پشتیبانی می کند و برای خطوط هوایی، سوئیچ های نصب شده روی قطب، واحدهای اصلی حلقه و سناریوهای دیگر مناسب است.

اندازه گیری با دقت بالا: دقت درجه اندازه گیری می تواند به درجه 0.2 برسد و درجه حفاظتی 3P یا 6P است که نیازهای دوگانه اندازه گیری انرژی الکتریکی و حفاظت رله را برآورده می کند.

فیوزهای ولتاژ بالا داخلی (برای برخی از مدل ها): مانند JDZW-10R، مجهز به فیوزهای دو طرفه A و B است که به طور موثر از گسترش خطاهای داخلی جلوگیری می کند.

سازگاری استاندارد: ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز بیرونی JDZW با استانداردهای بین المللی مانند IEC 61869-3، IEEE C57.13 و GB20840 مطابقت دارد و از برنامه های جهانی پروژه پشتیبانی می کند.

داده های فنی

● مطابق با استانداردهای GB1207-2006، IEC60044-2:2003 ترانسفورماتور

● سه فاز

● جریان ثانویه نامی 5A یا 1A

● دمای محیط  -5℃ ~+50℃

11. خروجی رتبه بندی شده و کلاس دقت نسبی آن تنها یک گزینه است.

2. اگر اطلاعات کاربر از محدوده فوق فراتر رود، ممکن است نیاز به انجام مذاکرات خاصی داشته باشیم.

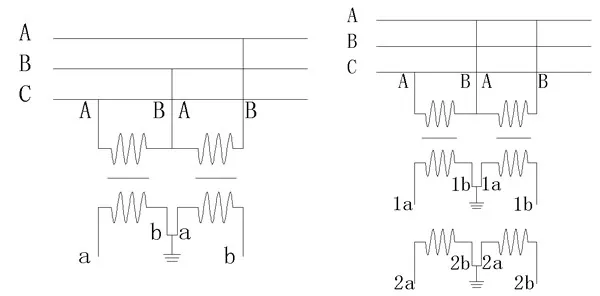

نمودار سیم کشی

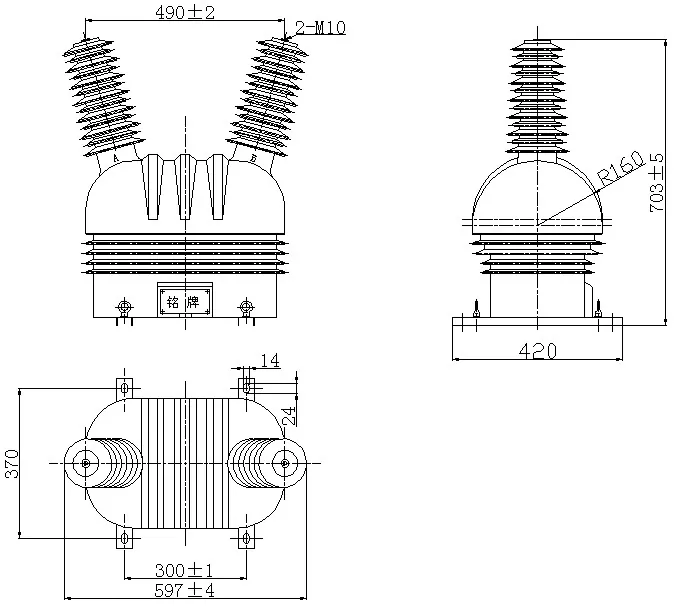

ابعاد کلی
