سوئیچ جدا کننده ولتاژ بالا در فضای باز GW4

می‌توانید از خرید کلید جداکننده ولتاژ بالا Ceho GW4 در فضای باز از کارخانه ما مطمئن باشید. از یک پایه، تکیه گاه های عایق، قطعات رسانا و یک مکانیسم عملیاتی تشکیل شده است. هر قطب دارای دو تکیه گاه است که یک تیغه رسانا در انتهای بالایی هر تکیه گاه نصب شده است. تماس تیغه بین دو تکیه گاه قرار دارد. یک آستین یاتاقان در انتهای پایین تکیه گاه نصب شده است. با استفاده از مکانیزم عملیاتی، تیغه می تواند به صورت افقی 90 درجه بچرخد و در نتیجه سوئیچ را باز و بسته می کند.

ویژگی های ساختاری

● نوع چرخش افقی دو ستونی: دو عایق پست در هر قطب، تیغه تماس به صورت افقی 90 درجه در وسط می چرخد ​​تا بسته شدن و باز شدن کامل شود، شکست قابل مشاهده است و الزامات "پنج حفاظت" را برآورده می کند.

● همه سری ها را می توان به سوئیچ های اتصال به زمین مجهز کرد: اتصال به زمین، دو اتصال به زمین، یا عدم امکان اتصال به زمین، سوئیچ زمین و کلید اصلی در هم قفل هستند.

● مکانیسم عملیاتی انعطاف‌پذیر: سوئیچ جداکننده ولتاژ بالا GW4 با پیکربندی استاندارد CS11 (دستی) یا CS17 (با نوع زمین)، مکانیزم الکتریکی CJ6 برای عملکرد از راه دور اختیاری است.

● مقاومت در برابر خوردگی بالا: قطعات رسانا با روکش نقره/قلع، قطعات فولادی گالوانیزه گرم یا فولاد ضد زنگ، پایه از آلیاژ آلومینیوم یا فولاد گالوانیزه گرم ساخته شده است، مناسب برای مناطق ساحلی و به شدت آلوده.

● طراحی مدولار: سه قطب توسط یک میله اتصال به هم متصل می شوند، تنظیم فاز را می توان به سرعت در محل انجام داد، زاویه نصب از 0 تا 30 درجه قابل تنظیم است.

چرا ما را انتخاب کنید؟

◆ سوئیچ عایق ولتاژ بالا در فضای باز GW4 از ساختار بازشوی دو ستونه و سوئیچینگ کنتاکت استفاده می کند که دارای تمیز کردن خودکار تماس و قابلیت اطمینان تماس بهبود یافته است.

◆ انگشتان تماس از نوع جدیدی از مواد با استحکام بالا، رسانایی بالا و کشش بالا ساخته شده اند. کنتاکت ها توسط نیروی ارتجاعی خود انگشتان تماس بسته می شوند و از کاهش نیروی گیره تماسی ناشی از خوردگی فنر و بازپخت حرارتی جلوگیری می شود، بنابراین از چرخه معیوب افزایش مقاومت تماسی و تشدید گرمایش تماس جلوگیری می شود.

◆ قسمت چرخان سوئیچ برای عملیات بدون تعمیر و نگهداری طراحی شده است. پایه چرخان ساختار مهر و موم شده ای دارد و از ورود بخار آب، گرد و غبار و گازهای مضر جلوگیری می کند. این تضمین می کند که یاتاقان ها و گریس مبتنی بر لیتیوم دی سولفید مولیبدن همیشه در یک محیط خوب کار می کنند، از زنگ زدگی، از بین رفتن چربی و خشک شدن جلوگیری می کند، بنابراین اطمینان حاصل می شود که گشتاور عملکرد سوئیچ جدا کننده ولتاژ بالا GW4 در فضای باز پس از کار طولانی مدت افزایش نمی یابد. پین های فولادی ضد زنگ استفاده می شود که با ساختار یاتاقان خود روان کننده بدون روغن مطابقت دارد. اجزای فولادی گالوانیزه گرم هستند و از انعطاف پذیر، سبک وزن، قابل اعتماد و بدون زنگ زدگی آن اطمینان حاصل می کنند.

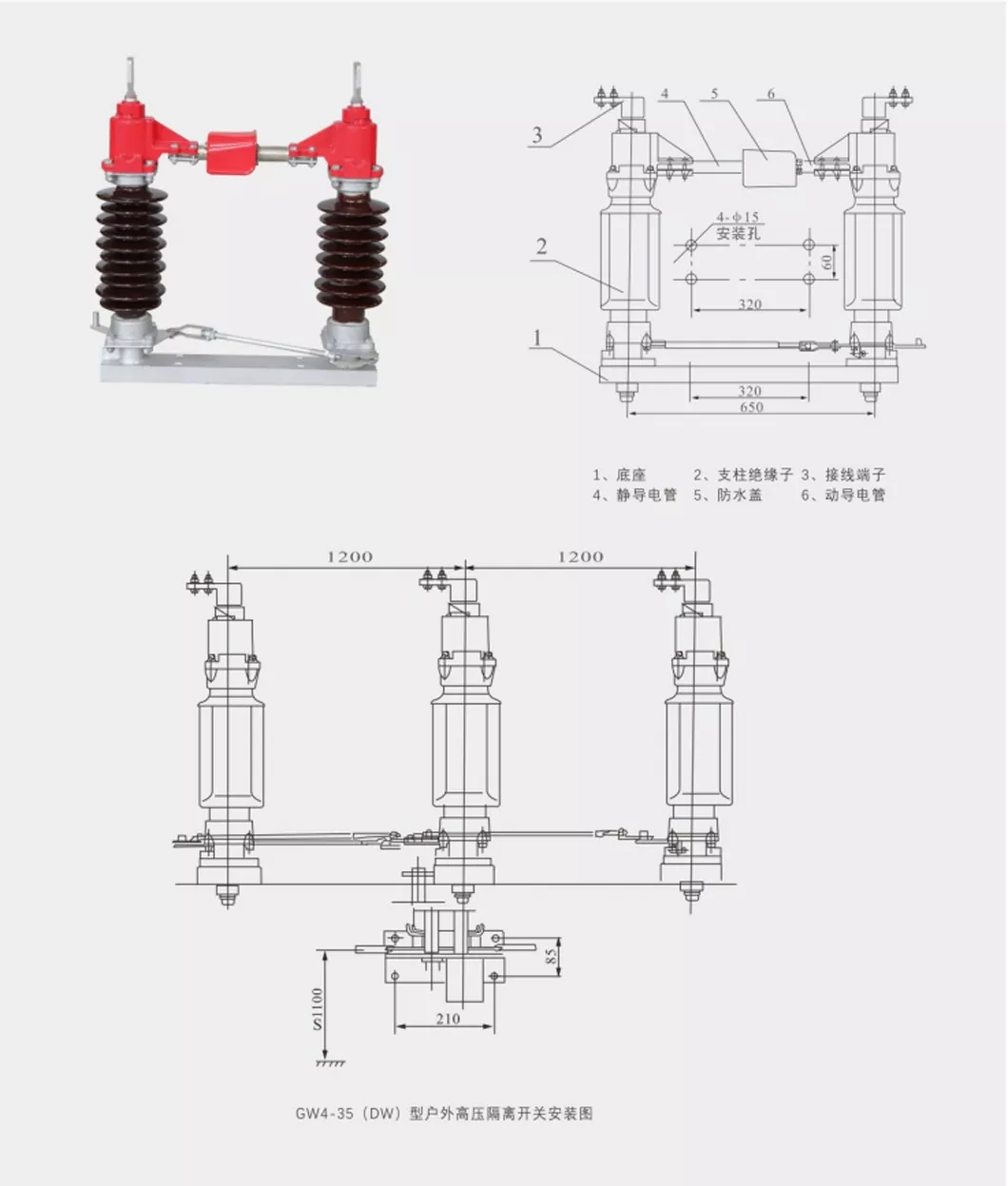

شکل و ابعاد نصب

پارامترهای فنی اصلی
