در یک نگاه متوجه شوید: فن آوری های اصلی و ملزومات کاربردی کلید ولتاژ پایین چیست؟

تابلو برق ولتاژ پایین تجهیزات اصلی در سیستم های تامین برق و توزیع مدرن است که عمدتا برای توزیع برق، کنترل مدار، حفاظت اضافه بار، حفاظت از اتصال کوتاه، حفاظت از نشت زمین و نظارت بر توان استفاده می شود. این به طور گسترده ای در کارخانه ها، ساختمان ها، مراکز داده، بیمارستان ها، مراکز خرید، مهندسی شهری و سایر زمینه ها استفاده می شود. با ساختار فشرده، ایمنی و قابلیت اطمینان بالا، تعمیر و نگهداری راحت و هوشمندی بالا، تجهیزات کلیدی برای اطمینان از عملکرد پایدار سیستم های قدرت است. این مقاله به طور کامل نکات فنی اصلی تابلو برق فشار ضعیف را از نظر ساختار، پارامترها، عملکرد، انتخاب و کاربرد معرفی می کند.

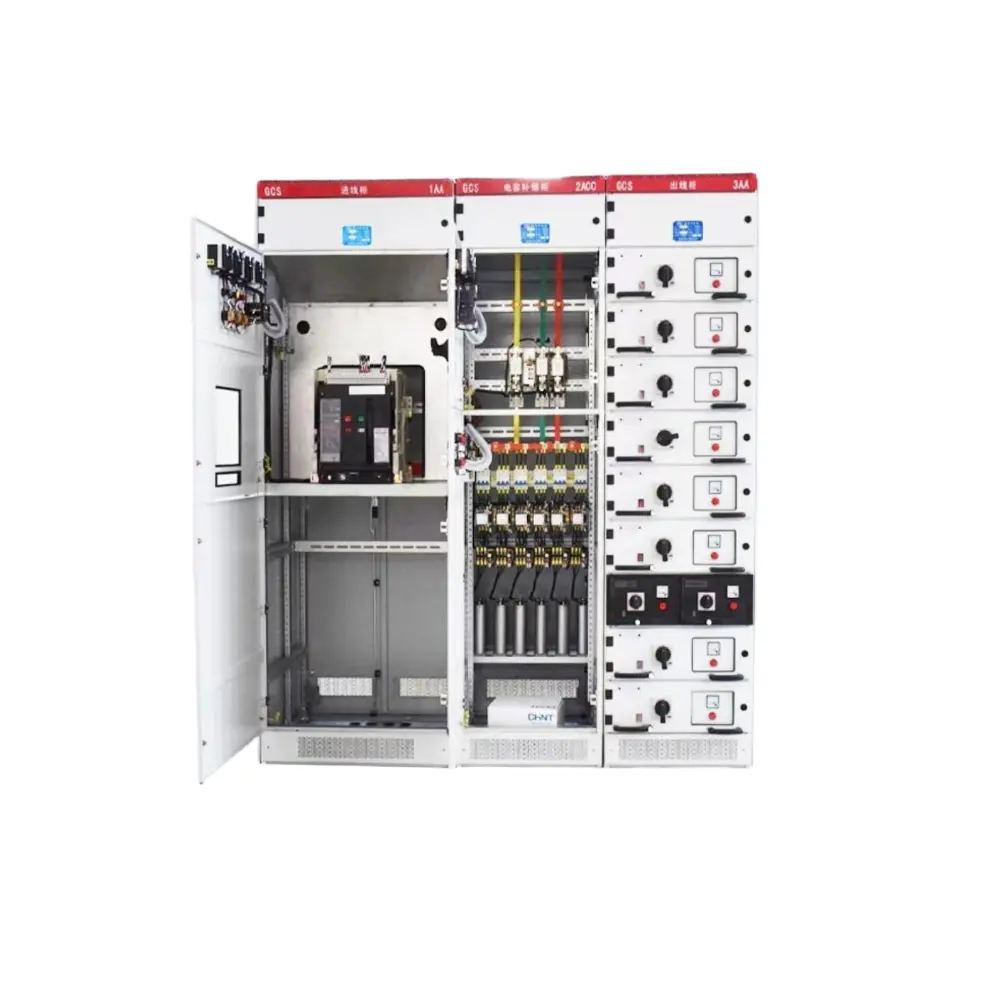

1. اجزای اصلی کلید ولتاژ پایین

تابلو برق ولتاژ پایین معمولی الف را اتخاذ می کندساختار جداسازی مستقل سه محفظه برای ایمنی، قابلیت اطمینان و نگهداری بالاتر:

الفمحفظه شکن: به صورت عمودی مرتب شده است، قادر به نگه داشتن چندین قطع کننده مدار. هر مدار به طور مستقل بدون تداخل جدا می شود.

ب.کوپه اتوبوس: در پشت محفظه شکن قرار دارد و با پارتیشن های عایق ایزوله شده است تا به طور موثر از گسترش عیب جلوگیری کند.

سی.محفظه کابل: در قسمت عقب یا جلوی کابینت قرار دارد، مناسب برای اتصال کابل و نگهداری، با فضای جادار و سیم کشی استاندارد.

بر اساس سبک بهره برداری و نگهداری:

D.قابل دسترسی از عقب: ساختار استاندارد سنتی با فضای نگهداری بزرگ.

E.قابل دسترسی از جلو: قابل نصب روی دیوار، عمق کمتر، صرفه جویی در فضا.

طراحی محفظه مستقل از تماس تصادفی با قطعات زنده در طول تعمیر و نگهداری جلوگیری می کند، محدوده خطای قوس را محدود می کند و ایمنی تجهیزات و پرسنل را تا حد زیادی بهبود می بخشد.

2. پارامترهای رتبه بندی کلیدی

3. شاخص های اصلی عملکرد الکتریکی

a. رتبه بندی جریان مقاومت در برابر اتصال کوتاه (SCCR)

حداکثر جریان اتصال کوتاهی که تابلو برق می تواند در مدت زمان کوتاهی در هنگام خطا تحمل کند، که مقاومت اتصال کوتاه تجهیزات را تعیین می کند و تضمین مهمی برای عملکرد ایمن است.

b. رتبه بندی جریان کوتاه مدت

جریان اتصال کوتاهی که تابلو برق می‌تواند بدون تغییر شکل یا آسیب در مدت زمان معین (معمولاً 1 ثانیه یا 0.5 ثانیه) تحمل کند و از فروپاشی سیستم در شرایط خطا اطمینان حاصل کند.

c. رتبه بندی وقفه

حداکثر جریان خطا که یک مدارشکن می تواند به طور ایمن قطع کند. باید بیشتر از جریان اتصال کوتاه مورد انتظار سیستم باشد، در غیر این صورت باعث انفجار یا آتش سوزی می شود.

d. رتبه حفاظت از ورود (رتبه IP)

· IP30: از تماس انگشت با قطعات زنده جلوگیری می کند

· IP40: از ورود اجسام خارجی با قطر ≥1 میلی متر جلوگیری می کند

· IP54: ضد گرد و غبار و ضد پاشش، مناسب برای محیط های مرطوب و گرد و غبار

e. محدودیت افزایش دما

طبق استانداردهای ملی، افزایش دمای تابلو در شرایط کار طولانی مدت در جریان نامی نباید از حد مجاز تجاوز کند و از پایداری عایق و عمر طولانی اطمینان حاصل شود.

4. نقاط کلیدی فنی کلیدی کلید ولتاژ پایین

(1).ساختار کابینه و فناوری تقسیم بندی

سه محفظه جدا شده مستقل را می پذیرد: محفظه شکن، محفظه اتوبوس و محفظه کابل، به طور موثر از گسترش قوس جلوگیری می کند و ایمنی عملیات و نگهداری را بهبود می بخشد.

(2)فناوری مقاومت در برابر اتصال کوتاه و مقاومت کوتاه مدت

مجهز به مقاومت قوی در برابر اتصال کوتاه، کاملاً منطبق با SCCR و جریان مقاومت کوتاه مدت برای اطمینان از عدم تغییر شکل، جابجایی اتوبوس یا فروپاشی سیستم در اثر خطا.

(3)قطع کننده مدار و فناوری هماهنگی انتخابی

ظرفیت شکست حداکثر جریان خطای سیستم را برآورده می کند. گزینش پذیری منطقه ای از طریق تأخیر کوتاه مدت و هماهنگی حفاظت لحظه ای تحقق می یابد و قطعی ها را فقط به مدار معیوب محدود می کند.

(4)طراحی سیستم شینه و کنترل افزایش دما

طرح شینه با امپدانس کم، کم تلفات و اتلاف حرارت بالا برای کنترل دقیق افزایش دمای عملیاتی طولانی مدت، تضمین ظرفیت فعلی، عمر عایق و پایداری تجهیزات.

(5)فناوری یکپارچه حفاظت و اندازه گیری

اضافه بار، اتصال کوتاه، نشت زمین، اضافه ولتاژ، کم ولتاژ، افت فاز و حفاظت قوس الکتریکی را با کنتورها و سنسورهای هوشمند برای ایمنی همه جانبه یکپارچه می کند.

(6)فناوری هوشمند و دیجیتال

پشتیبانی از مانیتورینگ آنلاین، کنترل از راه دور، پیش هشدار خطا، آمار انرژی و شبکه ارتباطی، ارتقاء به عملیات مبتنی بر ابر هوشمند و بدون مراقبت.

(7)حفاظت از ورودی و سازگاری با محیط

مطابق با درجه های حفاظتی IP30–IP54، سازگار با رطوبت، گرد و غبار، خوردگی، محیط های با دمای بالا و پایین برای بهبود تطبیق پذیری و دوام.

(8)طراحی مدولار و استاندارد

واحدهای مدولار، رابط های استاندارد و توسعه انعطاف پذیر زمان تولید، نصب و راه اندازی را کوتاه می کند و هزینه های کلی را کاهش می دهد.

5. توابع حفاظتی

تابلو برق ولتاژ پایین برای اطمینان از ایمنی سیستم به چندین محافظ مجهز شده است:

l حفاظت از اضافه بار

l حفاظت لحظه ای در برابر اتصال کوتاه

l حفاظت از تاخیر کوتاه مدت در اتصال کوتاه

l حفاظت از نشت زمین / خطای زمین

l حفاظت در برابر ولتاژ و کمبود ولتاژ

l حفاظت از افت فاز و توالی فاز

l تشخیص خطای قوس الکتریکی (AFD)

l تابلو برق هوشمند پیشرفته همچنین ارائه می دهد:

l مانیتورینگ دما بصورت آنلاین

l نظارت بر تخلیه جزئی

l تجزیه و تحلیل کیفیت توان

l هشدار خطا از راه دور

6. انواع سازه های رایج

تابلو برق نوع ثابت

ساختار ساده، کم هزینه، قابلیت اطمینان بالا، مناسب برای سناریوهای توزیع برق عمومی.

دنده سوئیچ نوع کشو

هر مدار یک کشو مستقل است. تعمیر و نگهداری را می توان با بیرون کشیدن یک کشو بدون قطع برق و بدون تأثیر بر مدارهای دیگر انجام داد. ایده آل برای بیمارستان ها، مراکز داده و خطوط تولید که نیاز به قابلیت اطمینان بالایی دارند.

تعویض نوع قابل برداشت

برای تعمیر و نگهداری ایمن تر و سریع تر، قطع کننده مدار اصلی را می توان به طور کامل خارج کرد.

7. تفاوت بین کلید ولتاژ پایین و تابلوهای برق

کلید: کاملاً محصور، جدا شده در محفظه، قطع کننده های مدار قابل برداشت، مقاومت کوتاه مدت 30 چرخه، پشتیبانی از هماهنگی انتخابی، ایمنی بالاتر.

تابلو برق: ساختار باز، قطع کننده مدار ثابت، مقاومت کوتاه مدت فقط 3 چرخه، هزینه کمتر.

کلید برای بارهای اصلی ورودی، کوپلینگ و مهم مناسب تر است. تابلو برق برای توزیع برق پایانه استفاده می شود.

8. کلید ولتاژ پایین هوشمند

تابلو برق هوشمند ادغام می شود:

① کلیدهای مدار هوشمند

② سنسورهای جریان / ولتاژ / دما

③ دستگاه های حفاظتی مبتنی بر ریزپردازنده

④ ابزارهای مدیریت توان

⑤ ارتباط 4G / WiFi / اترنت

پشتیبانی می کند:

① نظارت و کنترل از راه دور

② آمار و تحلیل مصرف انرژی

③ پیش هشدار خطا و ضبط خودکار

④ ارتباط با سیستم های توزیع برق هوشمند

این یک پیکربندی استاندارد برای کارخانه‌های هوشمند، ساختمان‌های هوشمند و مراکز داده است.

9. موارد کاربردی معمولی

l کارخانه های بزرگ خودروسازی

توزیع برق اصلی و کنترل موتور را برای کارگاه های مهر زنی، جوشکاری، رنگ آمیزی و مونتاژ فراهم می کند. تابلو برق هوشمند از نوع کشو، تعمیر و نگهداری بدون توقف و مکان یابی دقیق خطا را امکان پذیر می کند و تداوم تولید 24 ساعته را تضمین می کند.

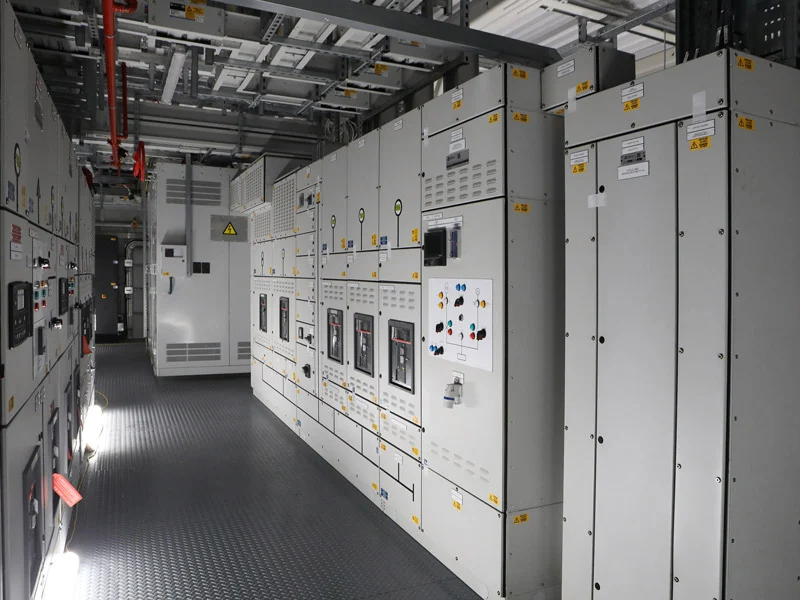

l مراکز داده بزرگ (سطح چهارم)

توزیع برق اضافی دو شینه را پذیرفته و از منبع تغذیه کابینت با چگالی بالا با سوئیچینگ سطح میلی ثانیه پشتیبانی می کند. در دسترس بودن سیستم به 99.999% می رسد، ایده آل برای عملکرد بی وقفه 7×24.

l مجتمع های تجاری بزرگ و مراکز خرید

توزیع برق برای روشنایی، تهویه مطبوع، آسانسور، آتش نشانی و مدارهای مغازه. نظارت حلقه هوشمند و آمار مصرف انرژی مدیریت توان را بهینه می کند و هزینه های عملیاتی را کاهش می دهد.

l نیروگاه های آب شهری و تصفیه خانه های فاضلاب

پمپ ها، فن ها، شبکه ها و سیستم های دوزینگ را در محیط های مرطوب و گرد و غبار تغذیه می کند. حفاظت کامل عملکرد پایدار تامین آب شهری و تصفیه فاضلاب را تضمین می کند.

l بیمارستان ها و مراکز پزشکی درجه A

توزیع برق دوگانه بسیار قابل اعتماد را برای اتاق های عمل، ICU، آزمایشگاه ها و مراکز تصویربرداری تامین می کند. سوئیچینگ بدون وقفه ایمنی پزشکی را تضمین می کند.

l نیروگاه های PV و بادی

مورد استفاده برای تلاقی اینورتر، کنترل متصل به شبکه و توزیع انرژی ذخیره انرژی، مناسب برای محیط های خشن در فضای باز با حفاظت کامل ایمنی.

l فرودگاه ها و مراکز حمل و نقل ریلی

برق بسیار قابل اعتماد را برای پایانه ها، سیستم های امنیتی، بلیط فروشی و روشنایی تضمین می کند. سوئیچینگ خودکار دو توان عملکرد بدون وقفه هاب حمل و نقل را تضمین می کند.

l جوامع بلندمرتبه مسکونی و هوشمند

برای توزیع برق ساختمان، روشنایی عمومی، آتش نشانی، آسانسور و شمع شارژ استفاده می شود. ساختار فشرده و حفاظت کامل کیفیت برق جامعه را بهبود می بخشد.

10. اندازه بازار و روند توسعه

اندازه بازار

بازار جهانی: حدود 54-56 میلیارد دلار در سال 2025، پیش بینی می شود تا سال 2032 از 83 میلیارد دلار فراتر رود، با CAGR 6٪ -7٪.

بازار چین: تقریباً 169 میلیارد یوان در سال 2025، با رشد 7.8٪ در سال. چین بزرگترین بازار واحد جهان است و بیش از 21 درصد از سهم جهانی را به خود اختصاص داده است.

محرک های کلیدی: سیستم‌های قدرت جدید، مراکز داده، انرژی‌های جدید، تولید هوشمند، زیرساخت‌های شهری و شارژ EV.

روندهای توسعه

هوش استاندارد می شود

قطع کننده های هوشمند، حسگرها، اینترنت اشیا، نظارت ابری، هشدار پیش از خطا، و O&M راه دور به طور گسترده مورد استفاده قرار می گیرند و از «محافظت غیرفعال» به «پیش بینی فعال» تغییر می کنند.

قابلیت اطمینان و ارتقای ایمنی بالاتر

حفاظت قوس الکتریکی، نظارت بر تخلیه جزئی، نظارت بر افزایش دما، و هماهنگی انتخابی ضروری است. رتبه IP بالاتر و مقاومت در برابر اتصال کوتاه قوی تر.

سبز و صرفه جویی در انرژی

اتوبوس ها و قطعات کم تلفات، با راندمان بالا، مواد کم کربن و فرآیندهای سازگار با محیط زیست، مطابق با اهداف بی طرفی کربن.

سهم بیشتر از انواع کشو/قابل برداشت

رشد سریع در صنعت، مراکز داده، بیمارستان ها و غیره، پشتیبانی از تعمیر و نگهداری بدون وقفه و اطمینان از تامین برق مداوم.

سازگاری عمیق با انرژی جدید

راه حل های ویژه برای PV، نیروی باد، ذخیره انرژی، و شارژ EV، با ضد شارژ، حفاظت از اضافه ولتاژ، و کنترل متصل به شبکه.

مدولار، استاندارد، فشرده

نصب سریعتر، ردپای کوچکتر، انبساط انعطاف پذیر برای منبع تغذیه با چگالی بالا و تحویل سریع.

نتیجه گیری

به عنوان تجهیزات اصلی سیستم های توزیع برق کم ولتاژ، طراحی ساختاری، پیکربندی حفاظت و فرآیند ساخت تابلو برق ولتاژ پایین به طور مستقیم بر قابلیت اطمینان منبع تغذیه، ایمنی تجهیزات و ایمنی پرسنل تأثیر می گذارد. با توجه به روندهای هوشمندی، سبز شدن، قابلیت اطمینان بالا و مدولارسازی، این صنعت رشد ثابتی را حفظ خواهد کرد. قابلیت های سطح بالا، مارک دار و جهانی شده به رقابتی کلیدی تبدیل خواهند شد. انتخاب تابلو برق باکیفیت و قابل اعتماد می تواند به طور موثر پایداری سیستم های توزیع برق را بهبود بخشد، خطرات خطا را کاهش دهد و پشتیبانی محکمی برای برق ایمن و پایدار ارائه دهد.

سوالات متداول

1. تابلو برق فشار ضعیف عمدتا در کجا استفاده می شود؟

از آن در کارخانه ها، مناطق مسکونی، مراکز خرید، بیمارستان ها، مراکز داده و پروژه های شهری برای توزیع، کنترل و حفاظت برق استفاده می شود.

2.انواع اصلی سازه کدامند?

نوع ثابت، نوع کشو، و نوع قابل برداشت، بر اساس الزامات قابلیت اطمینان انتخاب شده است.

3.رتبه بندی IP به چه معناست؟

IP30/IP40 برای محیط های معمولی داخلی؛ IP54 ضد گرد و غبار و ضد پاشش است، مناسب برای مکان های مرطوب و گرد و غبار.

4.هماهنگی انتخابی چیست؟فقط نزدیکترین قطع کننده به خطا کار می کند، از قطع برق در مقیاس بزرگ جلوگیری می کند و قابلیت اطمینان منبع را بهبود می بخشد.

5.مزایای تابلو برق هوشمند چیست؟

نظارت از راه دور، پیش هشدار خطا، آمار انرژی، ضبط خودکار، عملکرد بدون مراقبت و هوشمند.

6. آیا می توان تابلو را سفارشی کرد؟

بله، ما از سفارشی سازی جریان، ولتاژ، مدارها، عملکردها، اندازه و سطح حفاظت پشتیبانی می کنیم.

7. زمان تحویل چقدر است؟

7-15 روز برای محصولات استاندارد؛ 15 تا 30 روز برای پروژه های سفارشی.
