کلید MNS کم ولتاژ Draw-out چیست

کلید خروجی ولتاژ پایین MNS

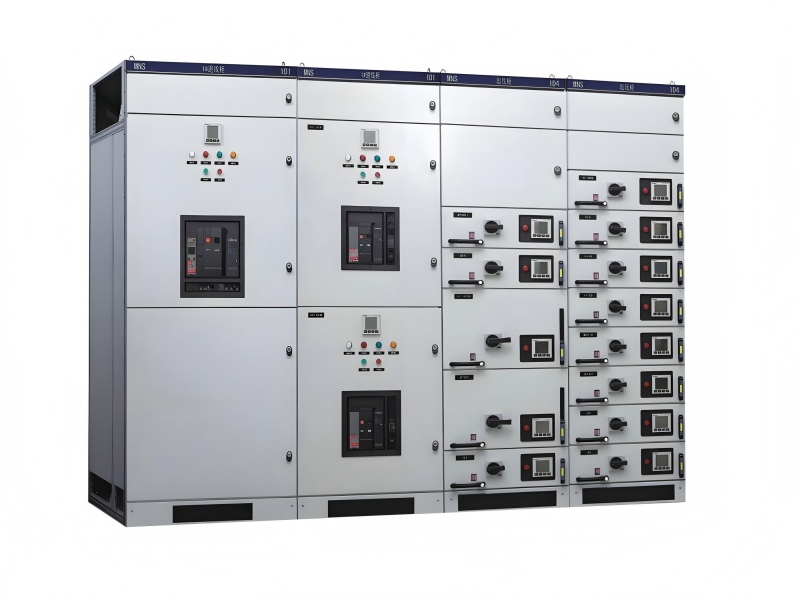

تابلو برق ولتاژ پایین MNS یک دستگاه ترکیبی مدول است که مخصوص سیستم های توزیع برق ولتاژ پایین طراحی شده است و برای شبکه های برق با فرکانس AC 50-60 هرتز و ولتاژ کاری نامی 660 ولت و کمتر قابل استفاده است.

ساختار هسته آن با قاب‌های فولادی مقطع C با مدول 25 میلی‌متری مونتاژ شده است که دارای طراحی سه حالته (متصل/آزمایش/جدا شده) برای واحدهای کشو است و از پیکربندی ترکیبی 1-3 واحد اصلی و همچنین واحدهای فرعی 1/4 و 1/2 پشتیبانی می‌کند. ارتفاع کل نصب موثر کابینت به 1800 میلی متر می رسد. حداکثر جریان نامی باسبار افقی این تجهیزات می تواند به 5000 آمپر برسد و جریان تحمل شینه عمودی از 900 آمپر تا 1600 آمپر با درجه حفاظتی که استانداردهای IP30 تا IP54 را پوشش می دهد، می باشد.

سناریوهای کاربردی آن شامل محیط های معمولی مانند نیروگاه ها، شرکت های صنعتی و معدنی و ساخت و ساز شهری است. پس از تصفیه ویژه، می توان از آن در محیط های شدید مانند سکوهای نفتی دریایی و نیروگاه های هسته ای نیز استفاده کرد.

فهرست مطالب

1. ساختار هسته

2. مشخصات فنی

3. سازگاری با محیط

4. برنامه های کاربردی معمولی

5. طراحی نوآورانه

6. کنترل کیفیت

1. ساختار هسته (مژولار، مدول E=25mm)

1.1 قاب کابینت

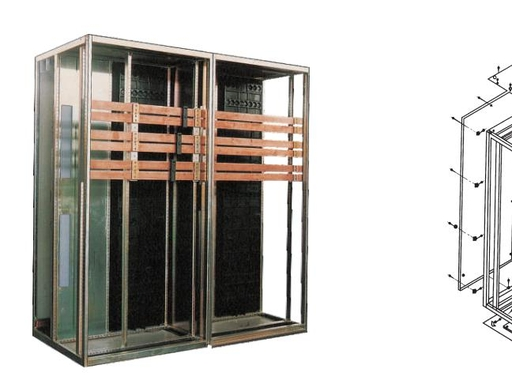

- جنس: پروفیل های C شکل فولاد نورد سرد با سوراخ های مدول 25 میلی متری، گالوانیزه و پودر پاشیده شده برای عملکرد عالی در برابر خوردگی و اتصال به زمین قابل اطمینان.

- ابعاد معمول: ارتفاع 2200 میلی متر، عرض 400/600/800 میلی متر، عمق 800/1000 میلی متر.

- طراحی پارتیشن: محفظه عملکردی مستقل، محفظه شینه و محفظه کابل با ایزوله ایمن بین هر منطقه.

1.2 واحدهای عملکردی (نوع خروجی هسته)

(1) واحد کامپیوتر (سلول برق، ورودی / کوپلر اتوبوس / تغذیه کننده جریان بالا)

- دارای پیکربندی نوع ثابت یا کششی، مجهز به قطع کننده های مدار مانند Emax برای کاربردهای با جریان زیاد.

- موقعیت نصب: قسمت بالایی یا پشتی کابینت، متصل به شینه اصلی با ظرفیت شکست بالا.

(2) واحد MCC (مرکز کنترل موتور، خروجی نوع کشو)

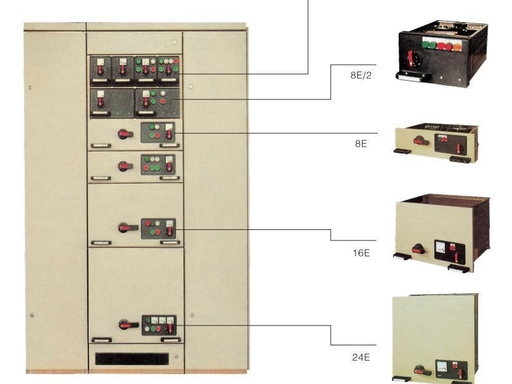

- اندازه کشو استاندارد: ارتفاع 100/150/200mm (4E/6E/8E).

- عملکردها: کنترل موتور (استارت مستقیم / استارت ستاره مثلث / استارت نرم)، تغذیه برق، روشنایی و مدارهای کنترل.

- سه موقعیت کاری: کار (اتصال)، تست (ایزوله)، تخلیه (خاموش)، مجهز به قفل های مکانیکی برای جلوگیری از عملکرد نادرست.

(3) واحد جبران خسارت

- نصب با مجموعه خازن و راکتور برای جبران توان راکتیو و سرکوب هارمونیک.

(4) واحد اندازه گیری

- مجهز به PT، CT و کنتورهای الکتریکی برای تحقق اندازه گیری انرژی الکتریکی و نظارت عملیاتی.

1.3 سیستم شینه

- شینه اصلی: میله های مسی TMY، به صورت افقی با پایه های عایق برای توزیع برق چیده شده اند.

- باسبار توزیع: به صورت عمودی مرتب شده و از طریق اتصالات پلاگین به کشوها متصل می شود تا عملکرد تماس قابل اعتمادی داشته باشد.

- سیستم زمین: زمین کامل بدنه کابینت، قاب و کشوها برای اطمینان از عملکرد حفاظت مداوم.

1.4 حفاظت و ایمنی

- درجه حفاظت: استاندارد IP30، IP40/IP54 قابل تنظیم برای ضد شوک الکتریکی و جلوگیری از جسم خارجی.

- دستگاه های اینترلاک: اینترلاک مکانیکی برای کشوهای سه حالته، اینترلاک بین قطع کننده ها و جدا کننده ها و همچنین اینترلاک درب و قطع کننده مدار.

- ساختار عایق: پارتیشن های پلاستیکی مهندسی مقاوم در برابر شعله با استحکام بالا برای جلوگیری از قوس و محافظت از لمس تصادفی.

2. مشخصات فنی

طراحی بهینه مبتنی بر فناوری ABB، مونتاژ اجزای مختلف را از طریق ماژولارسازی محقق می کند. واحد کشو مجهز به یک دستگاه قفل مکانیکی برای پشتیبانی از عملیات اتصال و جدا کردن سریع از پریز است. پلاگین مدار اصلی دارای ظرفیت مقاومت کوتاه مدت عالی و ظرفیت شکست بالا، با پایداری دینامیکی و حرارتی عالی است. طرح الکتریکی انعطاف پذیر می تواند اکثر سناریوهای توزیع برق را برآورده کند.

کابینت یک ساختار اسکلت پروفیل C ضخیم با عملیات ضد خوردگی دوگانه از ورق فولادی نورد سرد و صفحه روی آلومینیومی را پذیرفته است. مناطق عملکردی داخلی شامل محفظه شینه افقی، محفظه اجزای الکتریکی و محفظه کابل است که از نظر فیزیکی توسط صفحات پلاستیکی مهندسی مقاوم در برابر شعله ایزوله می شوند. کابینت استاندارد دارای پیکربندی ترکیبی مدولار کامل و سازگاری با صحنه قوی است.

3. سازگاری با محیط

محدوده دمای عملیاتی معمولی برای دمای هوای محیط بالاتر از +40 درجه سانتیگراد و کمتر از -5 درجه سانتیگراد نیست، با میانگین دمای 24 ساعت از +35 درجه سانتیگراد تجاوز نمی کند. از نظر شرایط رطوبت، رطوبت نسبی در حداکثر دمای +40 درجه سانتیگراد نباید از 50٪ تجاوز کند و در +20 درجه سانتیگراد می تواند تا 90٪ برسد.

سیستم های اتلاف حرارت دو حالته برای محیط های خاص پیکربندی شده اند. حالت خنک کننده هوا از صفحات متحرک اتلاف حرارت و شبکه های جذب کربن فعال استفاده می کند، در حالی که حالت خنک کننده آب از لوله های آب سیم پیچ برای دفع گرما در گردش استفاده می کند. حالت عملکرد را می توان به طور خودکار با توجه به سنسورهای رطوبت تغییر داد.

4. برنامه های کاربردی معمولی

در زمینه تولید برق، این تجهیزات به عنوان یک کابینت مرکز قدرت برای کنترل موتورهای پرقدرت عمل می کند و مجهز به مدارشکن های سری معمولی است. در کاربردهای پست، شینه عمودی از طراحی ساختار دولایه با عملکرد پایدار جریان مداوم استفاده می کند. برای سناریوهای صنعت پتروشیمی، کابینت هایی با درجه حفاظت IP54 انتخاب می شوند و محفظه شینه با رنگ مقاوم در برابر اسید و قلیایی پوشش داده می شود.

مدل ثبت شده بهبودیافته که در سال 2024 راه اندازی شد، کشوهای کنترل سنکرون میله تلسکوپی الکتریکی و ساختارهای صفحه فیلتر چرخشی را اضافه می کند که کارایی عملیاتی و قابلیت اطمینان را در سناریوهای تولید، انتقال و توزیع برق بهبود می بخشد.

5. طراحی نوآورانه

پتنت مدل کاربردی (CN215221413U) Jiangsu Linmai Electric در سال 2024 عملیات اتصال چند کشو را با میله های تلسکوپی الکتریکی کنترل کننده حرکت همزمان سه گروه از صفحات ثابت انجام می دهد.

حق ثبت اختراع (CN114665407A) شاندونگ دینگ‌شنگ در سال 2024 شامل طراحی عملکرد ضد رطوبت است. ساختار کشو مدولار، سیستم اتلاف حرارت دو حالته و مکانیسم ماشه القای رطوبت، سازگاری را در محیط های مرطوب بهبود می بخشد. دستگاه اتصال بافل بالای کابینت و مخزن ذخیره آب به طور موثر از جریان برگشتی آب باران جلوگیری می کند و ساختار راهنمای جریان پایین راندمان زهکشی را بهبود می بخشد.

6. کنترل کیفیت

این محصول دارای گواهینامه CCC بوده و استاندارد GB7251.1-2005 را در فرآیند تولید پیاده سازی می کند. تست کارخانه شامل تست قدرت دی الکتریک 2500V/1min می باشد.

مشخصات حمل و نقل مقدار تک محموله را به بیش از 4 واحد محدود می کند و انحراف عمودی بالابر باید کمتر از 15 درجه باشد. در طول راه اندازی، برای اطمینان از مقاومت واجد شرایط تماس کنتاکت ها، بیش از سه آزمایش اتصال کشو مورد نیاز است.

خلاصه

تابلو برق MNS یک تجهیزات کامل ولتاژ پایین با طراحی مدولار، ساختار کشیده، ایمنی بالا، نگهداری راحت و قابلیت توسعه هوشمند است. با داشتن ساختار قابل اعتماد، منبع تغذیه پایدار و تعمیر و نگهداری انعطاف پذیر، به تجهیزات اصلی ترجیحی برای سیستم های توزیع برق ولتاژ پایین در پروژه های صنعتی و ساختمانی کلیدی تبدیل شده است.
