ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی: آنها دقیقا چیست؟ آنها چه کار می کنند؟

I. ترانسفورماتور ریخته گری رزین اپوکسی نوع خشک چیست؟

ترانسفورماتورهای نوع خشک رزین اپوکسی از رزین اپوکسی به عنوان ماده عایق استفاده می کنند. سیم‌پیچ‌های ولتاژ بالا و پایین با نوار مسی (فویل) پیچیده می‌شوند و رزین اپوکسی در خلاء ریخته شده و جامد می‌شود تا یک ساختار فایبرگلاس با استحکام بالا تشکیل شود. گریدهای عایق F و H هستند. ترانسفورماتورهای نوع خشک برای اتلاف گرما به همرفت هوا یا خنک کننده هوای اجباری متکی هستند و روغن ترانسفورماتور ندارند.

به دلیل خواص ضد آتش، ضد انفجار و بدون نیاز به تعمیر و نگهداری، به طور گسترده در متروهای شهری، ساختمان های بلند، فرودگاه ها، بیمارستان ها، مراکز تجاری و سایر مکان هایی با الزامات آتش و ایمنی بالا استفاده می شود.

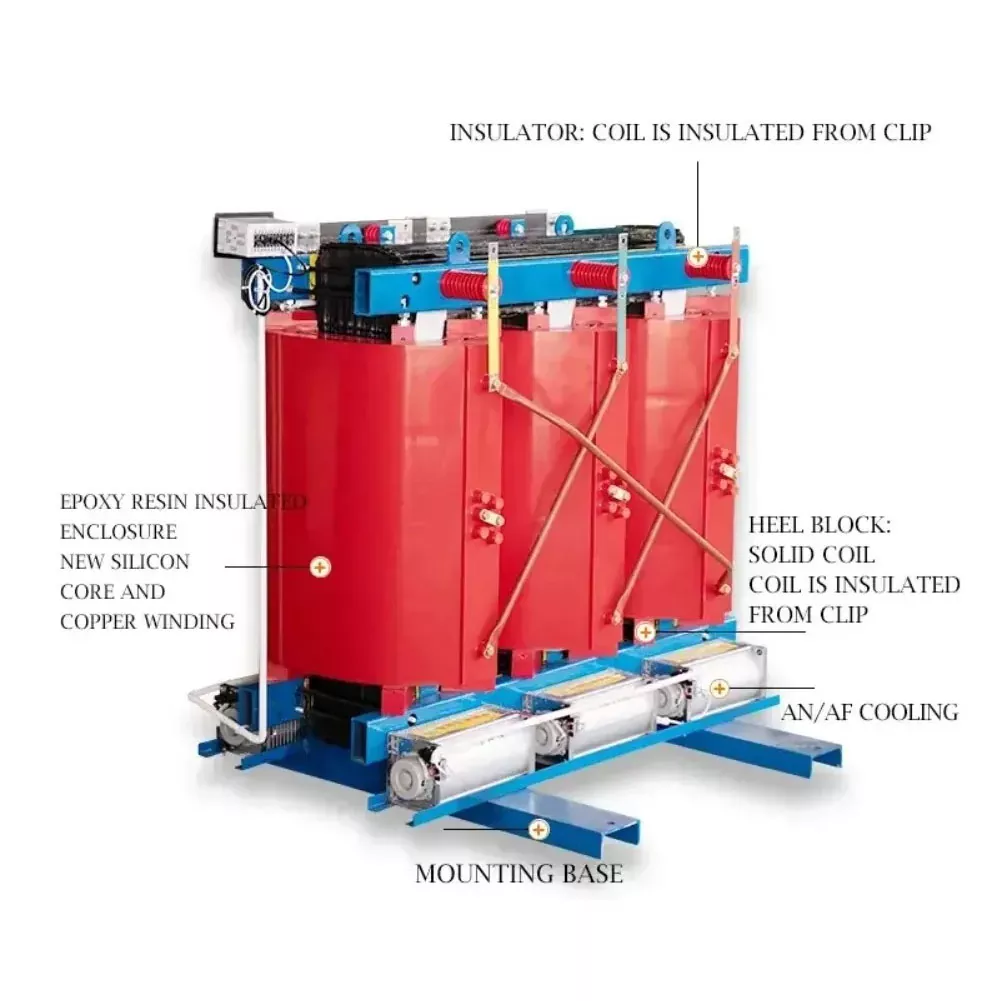

II. ویژگی های فرآیند ترانسفورماتورهای ریخته گری رزین اپوکسی نوع خشک

1. قالب گیری ریخته گری سیم پیچ: سیم پیچ ولتاژ بالا و پایین با مخلوط رزین اپوکسی در حالت خلاء ریخته گری می شود و پس از انجماد یک کل متراکم و جامد را تشکیل می دهد.

2. سیستم عایق: عمدتا از رزین اپوکسی به عنوان عایق اصلی و فیبر شیشه ای به عنوان ماده تقویت کننده استفاده می کند. نیازی به روغن عایق ندارد و یک تجهیزات عایق جامد است.

3. روش خنک کننده: معمولا AN (خنک کننده هوای طبیعی) یا AF (خنک کننده هوای اجباری). مجهز به یک کنترل کننده دما و یک فن جریان محوری، فن می تواند به طور خودکار با توجه به دمای بار راه اندازی و متوقف شود. برخی از محصولات امکان عملیات اضافه بار کوتاه مدت را فراهم می کنند.

III. مزایا و معایب اصلی ترانسفورماتورهای ریخته گری رزین اپوکسی نوع خشک

مزایا:

1. ایمنی بالا و دوستی با محیط زیست

• ضد آتش و انفجار: رزین اپوکسی خود یک ماده ضد شعله، ضد شعله و خود خاموش شونده است که اساساً خطر آتش سوزی و انفجار را از بین می برد.
• بدون آلودگی: فاقد هرگونه روغن عایق است که امکان نشت نفت را از بین می برد و خاک و منابع آب را آلوده می کند. بسیار تمیز است.

2. خواص الکتریکی و مکانیکی عالی

• استحکام عایق بالا: رزین اپوکسی پخت یک لایه عایق متراکم با عملکرد عایق خوب و مقاومت قوی در برابر ضربه صاعقه تشکیل می دهد.
• مقاومت قوی در برابر اتصال کوتاه: سیم پیچ به صورت یک کل سفت و سخت با استحکام بالا با استحکام مکانیکی بسیار بالا جامد می شود و می تواند در برابر ضربه الکترودینامیک عظیمی که هنگام اتصال کوتاه ناگهانی ایجاد می شود مقاومت کند.

3. سازگاری محیطی عالی

• ضد رطوبت و ضد گرد و غبار: لایه رزین مهر و موم شده می تواند به طور موثر رطوبت، گرد و غبار و گازهای خورنده را جدا کند و حتی می تواند به طور معمول در محیطی با رطوبت 100٪ کار کند.
• هزینه نگهداری کم: قبل از کار نیازی به پیش گرم کردن نیست و پس از خاموش شدن نیازی به عملیات خشک کردن نیست. حجم کار نگهداری روزانه حداقل است.

4. راندمان بالا، صرفه جویی در انرژی و طراحی فشرده

• تلفات کم: با بهینه سازی هسته آهنی (مانند استفاده از ورق های فولادی سیلیکونی با کیفیت بالا) و طراحی سیم پیچ، تلفات بی باری و بار بسیار کم است و اثر صرفه جویی در انرژی قابل توجه است.
• اندازه کوچک و وزن سبک: به لطف راندمان عایق بالای رزین اپوکسی، اندازه و وزن آن بسیار کوچکتر از ترانسفورماتورهای غوطه‌ور در روغن با همان ظرفیت است که باعث صرفه‌جویی در فضای نصب و هزینه‌های ساخت و ساز عمرانی می‌شود.
• صدای کم: با استفاده از تکنولوژی و مواد پیشرفته، صدای عملیات کم است، مناسب برای بیمارستان ها، اقامتگاه ها و غیره که به صدا حساس هستند.

معایب:

• مقاومت در برابر دما نسبتاً محدود است: درجه های عایق معمولی F (155 درجه سانتیگراد) یا H (180 درجه سانتیگراد) هستند، دمای عملیات طولانی مدت معمولاً به حدود 120 درجه سانتیگراد ~ 140 درجه سانتیگراد محدود می شود و توانایی اضافه بار به خوبی نوع غوطه ور در روغن نیست.
• خطر تخلیه جزئی و ترک خوردن: اگر فرآیند ریختن به شدت کنترل نشود (مانند حباب ها و اختلاط ناهموار)، تخلیه جزئی ممکن است به راحتی رخ دهد. رزین اپوکسی تحت تغییرات شدید سرد و گرم یا استرس مکانیکی ممکن است خطر ترک خوردگی داشته باشد.
• هزینه بالا: هزینه خرید اولیه معمولاً بیشتر از ترانسفورماتورهای غوطه‌ور در روغن با همان ظرفیت است.

IV. تعمیر و نگهداری و ایرادات رایج ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی

• نکات کلیدی روزانه: به ظاهر (ترک ها، آثار تخلیه)، دما (کنترل دما/نقاط داغ)، و صدای غیرعادی توجه کنید. عایق ها، سطوح سیم پیچی و مجاری هوا را تمیز نگه دارید تا از تجمع گرد و غبار بر اتلاف گرما و عایق جلوگیری شود.
• بازرسی / آزمایش منظم: مقاومت عایق، مقاومت DC، ولتاژ مقاومت AC، تخلیه جزئی و غیره؛ بازرسی بست و زمین نیز حیاتی است.

مسائل معمولی:

• گرمای بیش از حد سیم پیچ: اغلب به اضافه بار، تهویه ضعیف یا پیری مربوط می شود. ممکن است به صورت تغییر رنگ اپوکسی، بوی سوختگی یا گرمای بیش از حد موضعی ظاهر شود.
• تخلیه جزئی: می تواند از عایق مرطوب/آسیب دیده، سرب/زمین ضعیف و غیره منشاء بگیرد و به مرور زمان پیری را تسریع می کند.
• صداها/ارتعاشات غیرمعمول: ممکن است با مسائل مربوط به گیره هسته، بست های شل، هارمونیک های بار، رزونانس و غیره مرتبط باشد.

V. پارامترهای فنی رایج ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی

در زیر برخی از محدوده های متداول پارامترهای فنی برای ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی آمده است و مقادیر خاص بسته به مدل و سازنده متفاوت است:

شرکت ما داردترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسیدر دسترس برای انتخاب

VI. زمینه های اصلی کاربرد ترانسفورماتورهای ریخته گری رزین اپوکسی نوع خشک

ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی به ویژه برای مکان های زیر با الزامات ایمنی و محیطی بالا مناسب هستند:

• امکانات عمومی شهری: ساختمان های بلند، مراکز تجاری، فرودگاه ها، ایستگاه های مترو، تونل ها، اماکن ورزشی و غیره.
• موسسات مهم: بیمارستان ها، مراکز داده، تئاترها، مدارس، آزمایشگاه ها و غیره برای اطمینان از تداوم و قابلیت اطمینان منبع تغذیه.
• محیط صنعتی: نیروگاه های شیمیایی، نیروگاه های هسته ای، معادن، نیروگاه ها و سایر محیط های خشن که در آن گازهای قابل اشتعال، انفجاری یا خورنده وجود دارد.
• زمینه های انرژی جدید: تولید برق بادی، نیروگاه های فتوولتائیک و غیره.
