ترانسفورماتور ابزار جریان چیست؟

این مقاله عمیق توضیح می‌دهد که الفترانسفورماتور ابزار جریاناین است که چگونه کار می کند، چرا در سیستم های الکتریکی اهمیت دارد، چگونه با سایر ترانسفورماتورهای ابزار مقایسه می شود، چگونه یکی را انتخاب کنید، و سوالات متداول - همه با تعاریف معتبر و استانداردهای صنعتی پشتیبانی می شوند. ترانسفورماتورهای ابزار جریان که معمولاً نامیده می شوندترانسفورماتورهای جریان (CT)، اندازه گیری دقیق جریان، حفاظت و کنترل مدارهای الکتریکی ولتاژ بالا را با مقیاس بندی جریان ها به مقادیر استاندارد و ایمن تر برای ابزارها و رله ها امکان پذیر می کند.

فهرست مطالب

1. ترانسفورماتور ابزار جریان چیست؟
2. ترانسفورماتور جریان چگونه کار می کند؟
3. چرا از ترانسفورماتور ابزار جریان استفاده کنیم؟
4. کدام نوع از ترانسفورماتورهای ابزار جریان وجود دارد؟
5. چگونه ترانسفورماتور ابزار جریان مناسب را انتخاب کنیم؟
6. برنامه های کاربردی رایج چیست؟
7. سوالات متداول (سؤالات متداول)

ترانسفورماتور ابزار جریان چیست؟

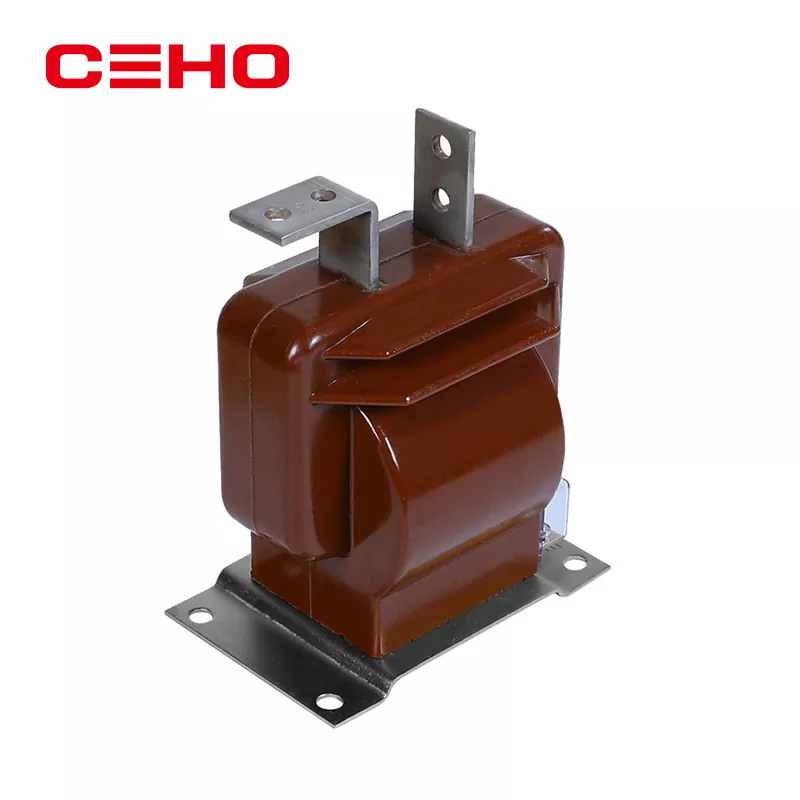

A ترانسفورماتور ابزار جریان(همچنین به عنوان aترانسفورماتور جریانیا CT) نوع خاصی ازترانسفورماتور ابزارطراحی شده برای مقیاس بندی جریان های متناوب بسیار بالا (AC) از سیستم های قدرت به یک جریان متناسب و کمتر که می تواند به طور ایمن به کنتورها، رله های محافظ و دستگاه های کنترل متصل شود.

نقش تعیین کننده CT این است که امکان سنجش جریان ایمن و دقیق را در مدارهایی فراهم می کند که اندازه گیری مستقیم به دلیل جریان بالا و ولتاژ بالا خطرناک یا غیرعملی است.

ترانسفورماتور جریان چگونه کار می کند؟

اصل کار ترانسفورماتور جریان بر اساس القای مغناطیسی است: هنگامی که جریان متناوب از طریق هادی اولیه عبور می کند، یک میدان مغناطیسی ایجاد می کند. این شار مغناطیسی یک جریان متناسب را در سیم پیچ ثانویه CT از طریق القای الکترومغناطیسی القا می کند.

• سیم پیچ اولیه:معمولا یک دور (اغلب خود هادی).
• سیم پیچ ثانویه:پیچ های زیادی از سیم ریز برای تولید جریان کاهش می یابد.
• هسته مغناطیسی:مواد با نفوذپذیری بالا برای هدایت شار به طور موثر.

نتیجه یک جریان ثانویه است که نسبت ثابتی از جریان اولیه است (به عنوان مثال، یک CT 1000:5 هنگامی که جریان اولیه 1000 A است، 5 A خروجی می دهد)، که دستگاه های اندازه گیری را قادر می سازد ایمن و با دقت بالا کار کنند.

چرا از ترانسفورماتور ابزار جریان استفاده کنیم؟

ترانسفورماتورهای جریان برای سیستم های الکتریکی مدرن به چند دلیل ضروری هستند:

1. ایمنی:آنها دستگاه ها و پرسنل را از مدارهای اولیه خطرناک با ولتاژ بالا جدا می کنند.
2. دقت:آنها سطوح جریان استاندارد شده را برای اندازه گیری دقیق و نظارت بر بار ارائه می دهند.
3. عملکرد حفاظتی:آنها با رله ها و محافظ ها کار می کنند تا عیوب را تشخیص دهند و کلیدهای مدار را راه اندازی کنند.

بدون CT، اندازه‌گیری یا محافظت از شبکه‌های با جریان بالا با ابزارهای معمولی خطرناک، نادرست یا هر دو خواهد بود.

کدام نوع از ترانسفورماتورهای ابزار جریان وجود دارد؟

ترانسفورماتورهای جریان بسته به نصب و کاربرد به اشکال مختلفی وجود دارند:

• CT های نوع نواری:هادی اولیه از یک هسته با چرخش های ثانویه زیادی عبور می کند.
• CT های حلقه ای (حلقه ای):هسته حلقه با هادی عبور از آن؛ ایده آل برای اندازه گیری مقاوم سازی
• سی تی های پنجره:طوری طراحی شده است که هادی اولیه به راحتی بتوان از آن عبور کرد.
• CT های هسته تقسیم شده:CT نوع گیره برای نصب راحت بدون قطع اتصال.

هر نوع نیازهای مختلف نصب و الزامات دقت را پشتیبانی می کند. پست‌های ولتاژ بالا اغلب از انواع میله‌ها یا پنجره‌های مقاوم استفاده می‌کنند، در حالی که سناریوهای تعمیر و نگهداری یا مقاوم‌سازی ممکن است از قالب‌های هسته تقسیم‌شده استفاده کنند.

چگونه ترانسفورماتور ابزار جریان مناسب را انتخاب کنیم؟

انتخاب سی تی مناسب به موارد زیر بستگی دارد:

1. رتبه بندی جریان اولیه:باید با حداکثر جریان بار مورد انتظار مطابقت داشته باشد.
2. خروجی استاندارد ثانویه:معمولاً 5 A یا 1 A.
3. کلاس دقت:دقت مورد نیاز برای اندازه گیری در مقابل عملکردهای حفاظتی.
4. درجه بندی دما و محیط:برای شرایط نصب

برنامه های کاربردی رایج چیست؟

CT ها در بسیاری از زمینه های مهندسی برق استفاده می شوند:

• اندازه گیری: اندازه گیری جریان برای صورتحساب و محاسبه بار.
• حفاظت: تشخیص جریان اضافه یا شرایط خطا و شروع حرکت قطع کننده.
• سیستم های کنترل: داده های بلادرنگ را به SCADA یا سیستم های اتوماسیون تغذیه می کند.

سوالات متداول (سؤالات متداول)

"ترانسفورماتور ابزار" به چه معناست؟
ترانسفورماتور ابزاری دستگاهی است که مقادیر بالای سیستم قدرت (جریان یا ولتاژ) را برای اندازه‌گیری و حفاظت بدون بارگذاری یا ایجاد اختلال در مدار اولیه به سطوح استاندارد تبدیل می‌کند.

ترانسفورماتور جریان چه تفاوتی با ترانسفورماتور قدرت دارد؟
ترانسفورماتور جریان بر روی مقیاس بندی دقیق برای اندازه گیری و ایمنی تمرکز می کند، در حالی که ترانسفورماتور قدرت بر انتقال توان بین سطوح ولتاژ با حداقل تلفات تمرکز می کند.

چرا سی تی هرگز نباید با ثانویه باز عمل شود؟
باز گذاشتن ثانویه CT می تواند باعث ایجاد ولتاژهای خطرناک خطرناکی شود زیرا ترانسفورماتور سعی می کند جریان را حفظ کند و خطر خرابی عایق و خطرات ایمنی را به همراه دارد.

رتبه استاندارد جریان ثانویه چیست؟
خروجی های ثانویه CT استاندارد معمولاً 1 A یا 5 A برای مطابقت با الزامات ورودی دستگاه و رله رایج هستند.

آیا می توان از ترانسفورماتورهای جریان برای اندازه گیری DC استفاده کرد؟
CT های استاندارد بر روی القای مغناطیسی AC کار می کنند و برای DC مناسب نیستند. به جای آن از حسگرهای ویژه (به عنوان مثال، جلوه هال) استفاده می شود.
