رمزگشایی منطق حفاظتی کابینت های ورودی ولتاژ پایین: چگونه به منبع تغذیه ایمن و قابل اطمینان دست یابیم؟

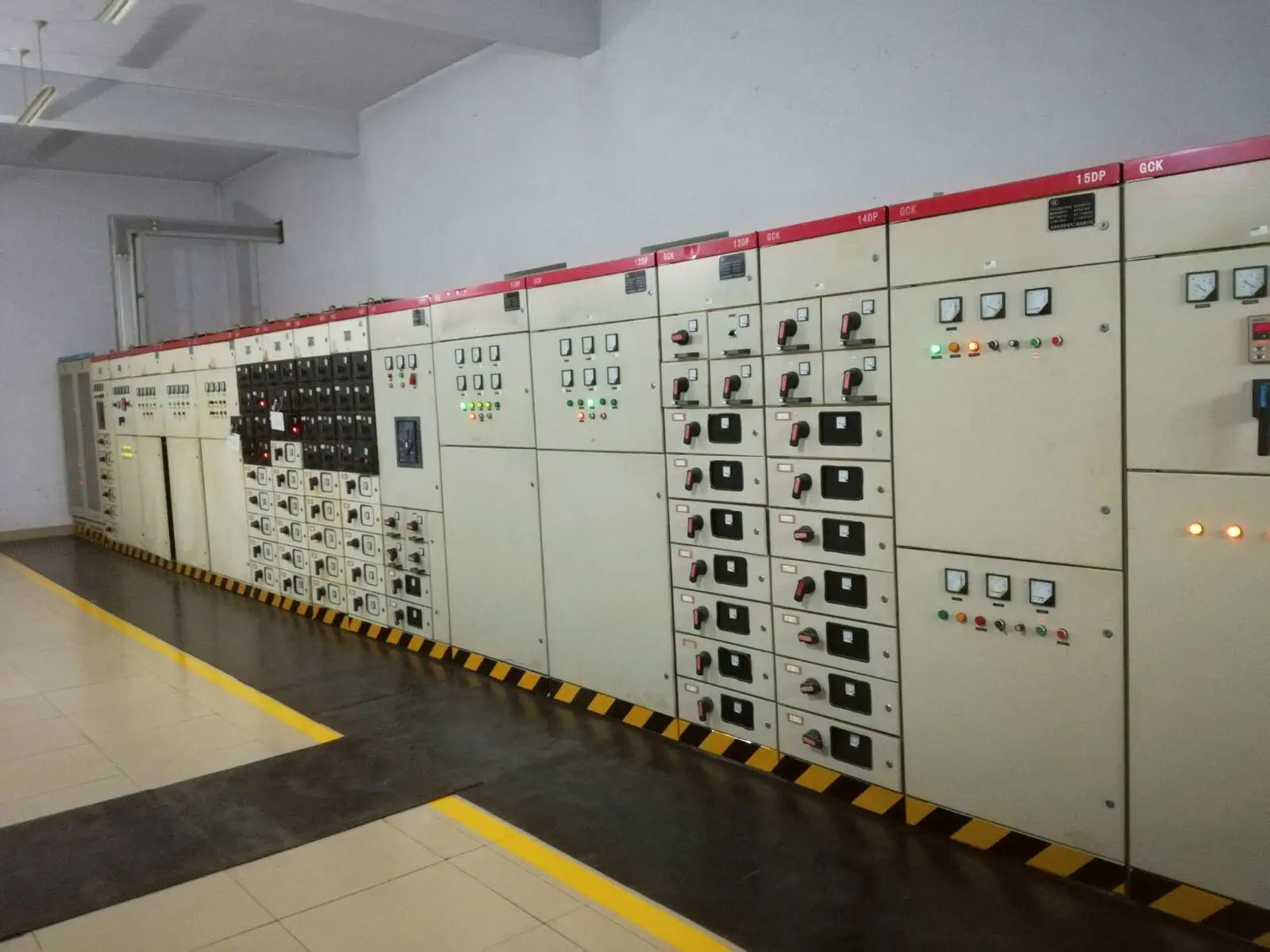

I. ایمنی الکتریکی و موقعیت یابی سطح سیستم

به عنوان ورودی کل برق کل سیستم توزیع برق کم ولتاژ، دروازه حفاظتی اولیه برای کل توزیع برق ایستگاه است. خرابی ها کل سیستم ولتاژ پایین را تحت تأثیر قرار می دهند، بنابراین قابلیت اطمینان اولویت اصلی است.

برای جلوگیری از موازی سازی نادرست و انتقال نادرست برق، باید منطق خط ورودی، اتوبوس و خط خروجی را به شدت تشخیص داد.

الزامات هماهنگی عایق سیستم را برآورده کنید. ولتاژ نامی عایق، ولتاژ تحمل فرکانس توان و فواصل ایمنی فاز به فاز/فاز به زمین باید با مقرراتی مطابقت داشته باشد تا از خزش، خرابی و اتصال کوتاه فاز به فاز جلوگیری شود.

II. عملکرد اصلی الکتریکی (فناوری سخت)

ولتاژ کاری نامی با ولتاژ فاز سیستم و ولتاژ خط سازگار است و عملکرد طولانی مدت بدون تجاوز از ولتاژ مقاومت نامی را تضمین می کند و با فرکانس توان و شرایط هارمونیک در محل تطبیق می یابد.

ظرفیت حمل جریان پیوسته نامی: افزایش طولانی مدت دمای کابینت، شینه اصلی، اتصال کابل ورودی و بدنه قطع کننده مدار باید کنترل شود و هیچ گرمای بیش از حد، تغییر رنگ یا فرسایشی در کنتاکت ها و میله های مسی رخ ندهد.

مقاومت در برابر اتصال کوتاه و ظرفیت شکستن

ظرفیت قطع اتصال کوتاه نهایی/عملیاتی باید بیشتر از حداکثر جریان اتصال کوتاه سیستم در محل باشد.

جریان مقاومت کوتاه مدت و جریان مقاومت اوج با استانداردها مطابقت دارد. بدنه کابینت نباید تغییر شکل دهد، شینه نباید جابجا شود، و قطعات عایق نباید تحت تاثیر اتصال کوتاه ترکیده شوند.

طراحی افزایش دما و اتلاف گرما: مجاری تهویه کابینت معقول است، با ورودی و خروجی هوا صاف در بالا و پایین. هیچ انباشت گرمایی در شینه متراکم و نواحی قطع کننده مدار وجود ندارد و افزایش دما در طول عملیات طولانی مدت تحت بار زیاد با استانداردها مطابقت دارد.

III. توابع منطق حفاظت و کنترل

حفاظت های ضروری: تأخیر طولانی مدت اضافه بار، تأخیر کوتاه مدت اتصال کوتاه، اتصال کوتاه لحظه ای و حفاظت از خطای زمین. منحنی حفاظتی با ویژگی های بار پایین دست مطابقت دارد.

مجهز به عملکرد خاموش کردن افت ولتاژ/افت ولتاژ، که به طور خودکار در صورت قطع برق شبکه برق خاموش می شود و از تاثیر خودبازگشتگی هنگام بازیابی منبع تغذیه جلوگیری می کند.

هماهنگی سلسله مراتبی تنظیمات حفاظتی: حفاظت خط ورودی باید بطور انتخابی با حفاظت خط خروجی پایین دست هماهنگ شود تا از قطع کامل خط ورودی اصلی به دلیل خطاهای جزئی در پایین دست جلوگیری شود.

مدار ثانویه قابل اطمینان: منبع تغذیه کنترل، مدارهای بسته و باز و مدارهای قفل کننده به طور استاندارد، بدون اتصال مجازی یا عملکرد نادرست، سیم کشی می شوند.

نمودار بلوک منطقی حفاظت از کابینت ورودی کم ولتاژ (نسخه متنی)

الف نمودار بلوک جریان سیگنال کلی

جریان مدار اصلی اولیه ← نمونه‌برداری از ترانسفورماتور جریان (CT) ← کنترلر هوشمند (ACB Release) ← قضاوت منطقی: تاخیر طولانی مدت / تاخیر کوتاه مدت / لحظه ای / خطای زمین / ولتاژ پایین ← انجام تنظیمات عمل ← صدور فرمان قطع کردن ← قطع کننده مدار ← مکانیسم قطع کردن مدار قطع کننده مدار

ب بلوک دیاگرام چهار شاخه حفاظتی اصلی

منطق حفاظت از تاخیر طولانی مدت اضافه بار، جریان بار از استاندارد فراتر می رود → نمونه های CT و به کنترل کننده ارسال می شود.

منطق حفاظت با تاخیر در اتصال کوتاه اتصال کوتاه در مدار پایین دست اتفاق می افتد ← جریان اتصال کوتاه کنترل کننده خط ورودی را فعال می کند ← خط ورودی تاخیر کوتاه مدت 0.1 را تنظیم می کند.～0.3s ← ابتدا منتظر بمانید تا قطع کننده مدار خط خروجی فوراً خاموش شود تا خطا برطرف شود ← اگر خط خروجی قطع نشد / خطا برطرف نشد ← تاخیر منقضی می شود ← رفت و آمدهای خط ورودی (جلوگیری از تجاوز)

منطق حفاظت لحظه ای اتصال کوتاه اتصال کوتاه جدی در نزدیکی شین یا داخل کابین خط ورودی ← جریان اتصال کوتاه بسیار بیشتر از تنظیم لحظه ای است ← ماشه مستقیماً بدون تأخیر یا انتظار کوتاه مدت ← فرمان فوراً خطای کنترلر → قطع کننده مدار فوراً کار می کند

روش منطقی حفاظت از خطای زمین 1: CT توالی صفر مجموع برداری سه فاز را جمع‌آوری می‌کند + N روش 2: کنترل‌کننده جریان توالی صفر را از طریق عملیات جریان سه فاز محاسبه می‌کند ← تشخیص می‌دهد که جریان توالی صفر نامتعادل از استاندارد فراتر رفته است ← تعیین آسیب تک فازی

ج نمودار بلوک منطقی حفاظت از افت ولتاژ/افت ولتاژ

ولتاژ خط ورودی کاهش می یابد / شبکه برق خارجی برق را از دست می دهد ← رهاسازی ولتاژ پایین ولتاژ را در زمان واقعی نظارت می کند ← ولتاژ کمتر از آستانه تعیین شده است ← اعمال تخلیه ولتاژ پایین → سفر اجباری → بسته شدن مجدد خودکار پس از بازیابی شبکه برق مجاز نیست. بستن فقط با مجوز دستی/منطقی قابل انجام است

د دیاگرام بلوک منطقی اینترلاکینگ برای خطوط ورودی دوگانه + بند اتوبوس (اینترلاک سه سوئیچ)

1# خط ورودی بسته شد

↓

کنتاکت های کمکی الکتریکی + شاتون مکانیکی

↓

مدارهای بسته شدن خط ورودی 2# و کراوات اتوبوس را مسدود کنید

2# خط ورودی بسته شد

↓

مدارهای بسته شدن خط ورودی 1# و باس کراوات را به طور همزمان مسدود کنید

کراوات اتوبوس بسته است

↓

مدارهای بسته شدن خطوط ورودی 1# و 2# را به طور همزمان مسدود کنید

قانون اصلی: تنها دو سوئیچ از سه سوئیچ مجاز هستند در هر زمان در موقعیت بسته باشند. بستن هر سه سوئیچ به طور همزمان ممنوع است.

ه. نمودار بلوک منطقی هماهنگی حفاظت سطح بالا و پایین

کابینه خط خروجی: سفر آنی اتصال کوتاه ← هماهنگی گام اختلاف زمانی ← کابینه خط ورودی: سفر با تاخیر کوتاه مدت اتصال کوتاه ← تحقق: خطاهای پایین دست توسط سوئیچ های پایین دست، نه خط اصلی ورودی، خاموش می شوند و از انتخاب منبع تغذیه اطمینان حاصل می کنند.

IV. اینترلاک مکانیکی و قفل الکتریکی (اولویت بالا)

تک خط ورودی: قفل مکانیکی بین درب کابینت و سوئیچ. در هنگام بسته شدن نمی توان درب را باز کرد و هنگامی که در باز می شود سوئیچ مجبور به خاموش شدن می شود تا از ورود تصادفی به فاصله برق جلوگیری شود.

سناریوی دو خط ورودی + کراوات اتوبوس: اینترلاک دوگانه اینترلاک الکتریکی و اینترلاک مکانیکی، بسته شدن همزمان دو خط ورودی و موازی سازی غیرقانونی خطوط ورودی و اتوبوس، برای جلوگیری از گردش، اتصال کوتاه و فرسودگی ترانسفورماتور اکیداً ممنوع است.

ساختار مکانیکی خود قطع کننده مدار قابل اعتماد است، با بسته شدن و باز شدن در محل، بدون گیر کردن و عملکرد قابل اعتماد مکانیسم ذخیره انرژی.

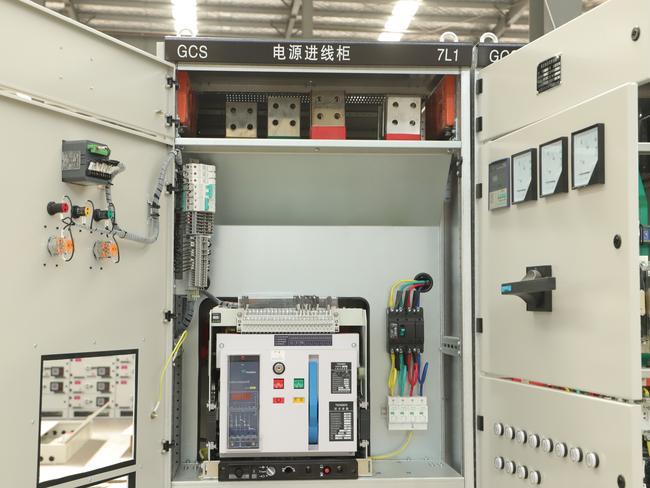

V. ساختار کابینت و فناوری شینه

استحکام صفحه کابینت و استحکام قاب برای مقاومت در برابر ضربه نیروی الکتروموتور اتصال کوتاه بدون لرزش یا تغییر شکل کافی است.

مشخصات شینه اصلی، آرایش و تکیه گاه های عایق مطابق با مقررات است. ترتیب توالی فاز استاندارد است و پارتیشن های عایق فاز به فاز و فاز به زمین کامل هستند.

سیستم اتصال زمین کامل: قاب کابینت، درب، پانل های جانبی و کابینت کراوات اتوبوس همگی به طور قابل اعتماد و مرکزی به زمین متصل می شوند و مسیر زمین پیوسته و ناگسستنی دارند.

سطح حفاظت با محیط در محل تطبیق داده شده است و از ورود گرد و غبار، پاشیدن پاشیده و حیوانات کوچک به داخل کابینت برای ایجاد اتصال کوتاه جلوگیری می کند.

VI. مانیتورینگ و پیکربندی نمایش

نظارت بر زمان واقعی جریان و ولتاژ استاندارد، که می تواند تعادل سه فاز و انحراف ولتاژ را بررسی کند.

مجهز به یک دستگاه نمایشگر زنده برای قضاوت مستقیم در مورد فعال بودن خط ورودی و جلوگیری از لمس تصادفی و نگهداری نادرست.

پیکربندی لازم نظارت بر دما و رطوبت و پیشگیری و کنترل تراکم داخل کابینت برای جلوگیری از تخریب عایق ناشی از تراکم مرطوب.

VII. سازگاری با محیط و عملیات

سازگاری با ارتفاع محل، دما و رطوبت، گرد و غبار و محیط گاز خورنده؛ قطعات عایق و بدنه کابینت استانداردهای ضد خوردگی و مقاومت در برابر آب و هوا را دارد.

طراحی از چگالش و جلوگیری از قالب در کابینت؛ دستگاه های گرمایش و رطوبت زدایی در مناطق مرطوب پیکربندی می شوند.

رزرو فضای نگهداری و فضای ورودی و خروجی کابل؛ سیم کشی مرتب است و مدارهای اولیه و ثانویه به طور جداگانه برای جلوگیری از تداخل هدایت می شوند.

هشتم. بازرسی عملیات و نگهداری و ایمنی

مجهز به نقاط شکست آشکار برای ایزوله کردن مطمئن منبع تغذیه در طول تعمیر و نگهداری.

قادر به اجرای برچسب زدن قطع برق و فرآیند عملیات تعمیر و نگهداری قفل، با شرایط عملیات ایمن.

قطعات به طور معقولی چیده شده اند و بازرسی روزانه، اندازه گیری دما، سفت شدن و جایگزینی قطعات را در دوره بعدی، بدون بن بست تعمیر و نگهداری تسهیل می کند.

خلاصه

کابینه ورودی ولتاژ پایین دروازه اصلی سیستم توزیع برق ولتاژ پایین است که وظایف مهم دسترسی به منبع تغذیه، حفاظت ایمنی و توزیع بار را بر عهده می گیرد. نگرانی های اصلی آن بر هشت جنبه متمرکز است: موقعیت یابی ایمنی الکتریکی، عملکرد الکتریکی هسته، منطق و کنترل حفاظت، حفاظت در هم تنیده، فناوری کابینت و شینه، پیکربندی نظارت، سازگاری با محیط، و ایمنی عملیات و نگهداری. در میان آنها، منطق حفاظتی (شامل اضافه بار، اتصال کوتاه، خطای زمین، حفاظت از ولتاژ کم) و قفل دوگانه (مکانیکی + الکتریکی) کلید تضمین عملکرد ایمن و پایدار کابینت است که می تواند به طور موثر از گسترش خطا، عملکرد نادرست و حوادث ایمنی جلوگیری کند. تطبیق منطقی همه نشانگرها و رعایت دقیق استانداردهای فنی، پیش نیازهای عملکرد قابل اعتماد طولانی مدت کابینه ورودی ولتاژ پایین است.

سوالات متداول (سوالات متداول)

Q1: نقش اصلی کابینت ورودی فشار ضعیف در سیستم توزیع برق چیست؟

A1: ورودی کل برق و دروازه حفاظتی اولیه سیستم فشار ضعیف است که مسئولیت دسترسی به برق، حفاظت از خطا و توزیع برق پایین دست را بر عهده دارد و قابلیت اطمینان آن مستقیماً بر عملکرد ایمن سیستم تأثیر می گذارد.

Q2: چرا هماهنگی انتخابی تنظیمات حفاظتی برای کابینت های خطوط ورودی مهم است؟

A2: این اطمینان را می دهد که خطاهای پایین دست ابتدا توسط کلیدهای خط خروجی خاموش می شوند، از قطع کامل سیستم جلوگیری می کند و تداوم منبع تغذیه را تضمین می کند.

Q3: هدف از اینترلاک دوبل (مکانیکی + برقی) در سناریوی دو خط ورودی + اتوبوس کراوات چیست؟

A3: برای اطمینان از ایمنی سیستم، موازی سازی نادرست کلیدها، جلوگیری از جریان گردش، اتصال کوتاه و فرسودگی ترانسفورماتور را ممنوع می کند.

Q4: در سازگاری محیطی کابینت فشار ضعیف ورودی چه عواملی را باید در نظر گرفت؟

A4: سازگاری با ارتفاع در محل، دما، رطوبت، گرد و غبار و گازهای خورنده. پیکربندی دستگاه های ضد تراکم و سطح حفاظت مناسب.

Q5: چگونه از ایمنی عملیات تعمیر و نگهداری کابینت های ورودی فشار ضعیف اطمینان حاصل کنیم؟

A5: نقاط شکست آشکار را تجهیز کنید، برچسب قطع برق و قفل را اجرا کنید، و قطعات را به طور منطقی مرتب کنید تا از بن بست های تعمیر و نگهداری جلوگیری شود.
