I. تعریف هسته و موقعیت‌یابی صنعتی کلید ولتاژ بالا

تابلو برق فشار قوی مجموعه کاملی از تجهیزات توزیع برق در سیستم انتقال و توزیع برق است. طبق استانداردهای عمومی صنعت برق، به طور خاص به تابلو برق محصور با ولتاژ کاری نامی بیشتر از 36 کیلو ولت اشاره دارد که می تواند اتصال، قطع، نظارت، حفاظت و کنترل مدارهای برق فشار قوی را انجام دهد. متفاوت از تجهیزات توزیع برق معمولی با ولتاژ پایین، تابلو برق فشار قوی برای مدت طولانی در حالت آماده به کار شارژ است، در بیشتر مواقع در حالت بسته باقی می ماند و فقط عملیات باز کردن و خاموش کردن را در حین تعمیر و نگهداری تجهیزات، خطاهای خط و ارسال شبکه برق انجام می دهد، با تحمل خطای بسیار کم تجهیزات و الزامات اطمینان بسیار بالا.

تابلو برق فشار قوی به عنوان قطب اصلی شبکه های برق، نیروگاه ها، شرکت های صنعتی و معدنی، و سیستم های توزیع برق ساختمانی در مقیاس بزرگ، به طور مستقیم ثبات، ایمنی و تداوم منبع تغذیه را تعیین می کند. این نه تنها می تواند جریان های خطا مانند اضافه بار، اتصال کوتاه و ولتاژ صاعقه را به طور دقیق قطع کند، بلکه توزیع منطقی انرژی الکتریکی، جداسازی خط و حفاظت از تجهیزات را نیز درک می کند و آن را به یک تجهیزات اصلی ضروری در سیستم توزیع برق ولتاژ بالا و پایین تبدیل می کند. در 15 سال گذشته، با ارتقای هوشمندی قدرت و سبز شدن، فناوری قطع کننده های مدار ولتاژ بالا به سرعت تکرار شده است. حداقل قطع کننده های مدار روغن و قطع کننده های مدار انفجار هوا به تدریج ارتقا یافته اند و قطع کننده های مدار هگزا فلوراید گوگرد (SF6) به دلیل عملکرد عالی عایق و خاموش کردن قوس، به پیکربندی اصلی اصلی تابلو برق فشار قوی فعلی تبدیل شده اند.

II. دسته بندی کامل سطوح ولتاژ کلید

با توجه به ولتاژ کاری نامی، صنعت برق تابلو برق را به سه دسته تقسیم می کند: ولتاژ پایین، ولتاژ متوسط ​​و ولتاژ بالا. سه نوع تجهیزات تفاوت های قابل توجهی در سناریوهای کاربردی، پیکربندی ساختاری و استانداردهای ایمنی دارند که با نیازهای سناریوهای مختلف توزیع برق سازگار است:

1. کلید ولتاژ پایین (LV)

با ولتاژ کاری نامی ≤ 1kV، عمدتاً در سمت ولتاژ پایین ترانسفورماتورهای توزیع برق نصب می شود و به طور گسترده در سناریوهای توزیع برق پایانه مانند کارگاه های صنعتی، ساختمان های تجاری و جوامع مسکونی استفاده می شود. این مسئول توزیع انرژی الکتریکی ترمینال و حفاظت مدار اولیه، با ساختار ساده، عملیات راحت و هزینه نگهداری کم است.

2. کلید ولتاژ متوسط ​​(MV)

محدوده ولتاژ کاری نامی 1kV ~ 75kV است. این یک تجهیزات رایج در تولیدات صنعتی و پست های کوچک و متوسط ​​است. این عمدتا برای ژنراتورها، مدارهای فیدر، موتورهای بزرگ، خطوط انتقال و توزیع منطقه ای و سایر تجهیزات، با در نظر گرفتن راندمان توزیع برق و قابلیت های حفاظت از خطا، و سازگاری با سناریوهای انتقال توان میانی، سازگار است.

3. کلید ولتاژ بالا (HV)

با ولتاژ کاری نامی ≥ 75 کیلو ولت، یک تجهیزات ویژه برای انتقال و توزیع برق با ولتاژ بالا است. طراحی شده برای شرایط کاری با ولتاژ بالا، جریان زیاد و بار بالا، مجهز به مجموعه کاملی از دستگاه های حفاظت ایمنی پیشرفته و اجزای نظارت دقیق است. این عمدتاً در سناریوهای قدرت پرخطر و بار بالا مانند پست های بزرگ، نیروگاه ها، خطوط انتقال بین استانی، صنایع پتروشیمی و صنایع سنگین متالورژی استفاده می شود و تضمین اصلی برای عملکرد پایدار شبکه های برق فشار قوی است.

III. توضیح دقیق اجزای هسته کامل و عملکرد کلید ولتاژ بالا

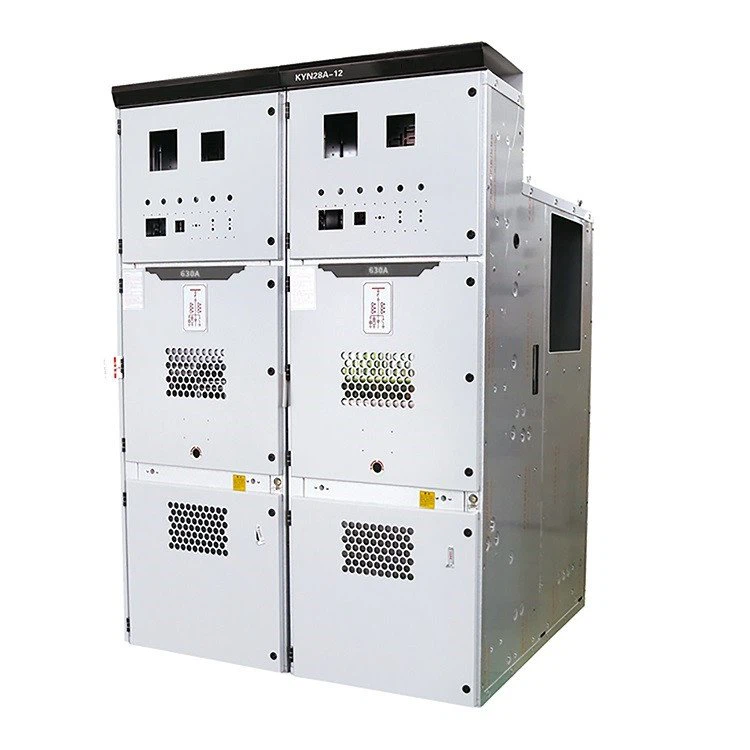

تابلو برق فشار قوی دارای ساختار کابینت محصور مدولار است که به اشکال نصب داخلی و خارجی تقسیم می شود. کل از سه ماژول تشکیل شده است: تجهیزات مدار اصلی اولیه، تجهیزات کنترل و نظارت ثانویه، و تجهیزات حفاظت ایمنی. همه اجزا با هم کار می کنند تا یک سیستم توزیع، حفاظت و نظارت کامل برق ایجاد کنند. وظایف اجزای اصلی به شرح زیر است:

1. قطع کننده مدار ولتاژ بالا (قطعه اجرایی هسته)

که به عنوان "قلب" تابلو برق فشار قوی شناخته می شود، تنها جزء هسته ای است که می تواند مدارها را با بار روشن و خاموش کند و جریان های خطای اتصال کوتاه را قطع کند. سرعت پاسخ تجهیزات می تواند به میلی ثانیه برسد. هنگامی که اضافه بار، اتصال کوتاه، نشتی و سایر خطاها در خط رخ می دهد، می تواند فوراً مدار خطا را قطع کند، از گسترش خطا جلوگیری کند و از تجهیزات پشتی و کل خط انتقال محافظت کند. در حال حاضر، نوع اصلی، قطع کننده مدار SF6 است که دارای مزایای توانایی خاموش کردن قوس قوی، عملکرد عایق خوب، میزان شکست کم و عمر طولانی، سازگاری با شرایط عملیات بدون وقفه طولانی مدت است.

2. ترانسفورماتورهای ابزار (هسته نظارت و اندازه گیری)

آنها به ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (VT) تقسیم می شوند، "ارگان های حسی" تابلو برق هستند. عملکرد اصلی تبدیل ولتاژ بالا و جریان زیاد به سیگنال های استاندارد ولتاژ پایین و جریان کوچک است. از یک طرف، داده های دقیقی را برای اندازه گیری ابزار و نظارت بر داده های قدرت ارائه می دهد. از سوی دیگر، سیگنال‌های ماشه‌ای را برای رله‌های حفاظتی فراهم می‌کند، هشدار زودهنگام خطا و خاموش شدن خودکار را متوجه می‌شود و از عملکرد بصری و قابل کنترل سیستم قدرت اطمینان می‌دهد.

3. کلید ارتینگ (هسته حفاظت ایمنی)

این یک جزء ایمنی اجباری است که عمدتاً در شرایط نگهداری تجهیزات استفاده می شود. پس از باز شدن و خاموش شدن کلید و قطع کننده مدار، سوئیچ ارت می تواند به سرعت یک مدار ارت برقرار کند، بارهای القایی و ولتاژ باقی مانده در خط و تجهیزات را به طور کامل آزاد کند، خطر پنهان کارکرد زنده را از بین ببرد و ایمنی شخصی پرسنل تعمیر و نگهداری و ایمنی تجهیزات را کاملاً تضمین کند.

4. ترانسفورماتور گام به گام/پایین

این بزرگترین و گرانترین تجهیزات تبدیل برق در تابلو برق است. ترانسفورماتورهای افزایش دهنده عمدتاً در انتهای انتقال برای کاهش جریان انتقال با افزایش ولتاژ و کاهش تلفات توان در انتقال از راه دور استفاده می شوند. ترانسفورماتورهای کاهنده در ترمینال توزیع برق برای تبدیل انرژی الکتریکی با ولتاژ بالا به انرژی الکتریکی ولتاژ پایین مناسب برای تجهیزات صنعتی و عمرانی استفاده می شوند و انتقال کارآمد و سازگاری منطقی انرژی الکتریکی را تحقق می بخشند.

5. سوئیچ قطع (جزء جداسازی)

همچنین به عنوان ایزولاتور شناخته می شود، این یک کلید دستی مکانیکی بدون عملکرد خاموش کننده قوس است و کار با بار اکیداً ممنوع است. عملکرد اصلی آن تحقق انزوای فیزیکی بین تجهیزات و شبکه برق، تشکیل یک نقطه قطع قطع برق آشکار، فراهم کردن شرایط عملیات ایمن برای تعمیر و نگهداری تجهیزات و عملیات خط و نگهداری است، و دستگاه تضمین ایمنی اولیه برای عملیات ولتاژ بالا است.

6. رله حفاظتی (جزء کنترل هوشمند)

"مغز هوشمند" تابلو برق می تواند پارامترهای عملیاتی مانند ولتاژ خط، جریان و دما را در 24 ساعت شبانه روز نظارت کند و شرایط کاری غیرعادی مانند اتصال کوتاه، اضافه بار و خطای زمین را به دقت شناسایی کند. هنگامی که یک عیب تشخیص داده شد، بلافاصله دستورالعملی را ارسال می کند تا کلید قطع کننده مدار را فعال کند و در همان زمان قوس خطا را خاموش کرده و داده های خطا را ثبت می کند و به جداسازی سریع خطا و قابلیت ردیابی پی می برد.

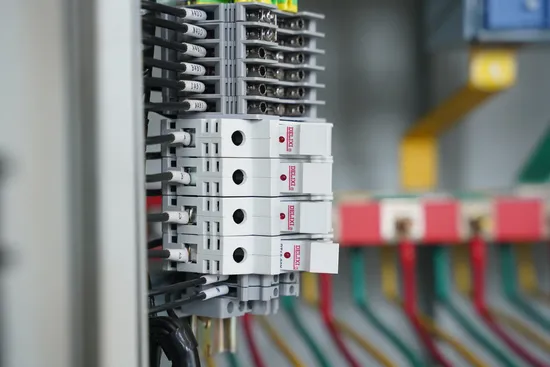

7. شین (کانال انتقال انرژی الکتریکی)

ساخته شده از مواد رسانا با امپدانس کم، کانال اصلی برای انتقال انرژی الکتریکی در داخل تابلو برق است. وظیفه اتصال تمام اجزای هسته مانند کلیدهای مدار، ترانسفورماتورها و ترانسفورماتورها را بر عهده دارد و از انتقال کارآمد و پایدار انرژی الکتریکی در کابینت اطمینان حاصل می کند. کیفیت مواد و فرآیند نصب آن به طور مستقیم بر راندمان انتقال کلی تابلو تاثیر می گذارد.

8. برقگیرها و شبکه ارتینگ (سیستم حفاظت از اضافه ولتاژ)

برقگیرها به طور ویژه برای ضربه های گذرا با ولتاژ بالا مانند اضافه ولتاژ صاعقه و اضافه ولتاژ سوئیچینگ طراحی شده اند. آنها می توانند به سرعت انرژی موج را جذب کنند و از خرابی ولتاژ بالا لایه های عایق تجهیزات جلوگیری کنند. شبکه ارت پشتیبان از الکترودهای فلزی زیرزمینی و میله های ارت تشکیل شده است که می توانند به سرعت جریان خطا و جریان موج را به زمین منتقل کنند و محافظت مضاعف را برای تجهیزات در برابر آسیب های گذرا با ولتاژ بالا فراهم کنند.

9. کنتاکتور

مناسب برای مدارهای کمکی ولتاژ پایین زیر 1 کیلو ولت، می تواند مکرراً مدارهای کنترلی و مدارهای برق را از راه دور روشن و خاموش کند، عمدتاً بارهایی مانند موتورها، خازن ها و تجهیزات روشنایی را کنترل می کند. در مقایسه با کلیدهای مدار، کنتاکتورها فرکانس عملیاتی بالاتر و عمر مکانیکی بیشتری دارند، اما ظرفیت شکستن خطای ولتاژ بالا را ندارند و فقط به عنوان اجزای کنترل کمکی ولتاژ پایین استفاده می شوند.

IV. دو نوع اصلی کلید ولتاژ بالا و مقایسه مزایا و معایب آنها

با توجه به رسانه های مختلف عایق، صنعت تابلو برق فشار قوی را به دو دسته تقسیم می کند: تابلو برق عایق هوا (AIS) و تابلو برق عایق گاز (GIS). این دو تفاوت قابل توجهی در سناریوهای سازگاری، ویژگی های عملکرد و هزینه های بهره برداری و نگهداری دارند:

1. کلید عایق هوا (AIS)

با هوای طبیعی به عنوان رسانه عایق، این نوع اصلی تابلو برق فشار قوی سنتی است. مزایای اصلی آن ساختار ساده، هزینه کم، نصب راحت، تشخیص عیب بصری و مشکل نگهداری روزانه کم است. از معایب آن می توان به حجم زیاد کابینت، عملکرد عایق به شدت تحت تاثیر محیط زیست و تخریب آسان عایق در محیط های مرطوب، گرد و غبار و آلوده اشاره کرد. این عمدتا برای پست های معمولی در فضای باز و سناریوهای توزیع برق با ولتاژ بالا با شرایط کاری خوب مناسب است.

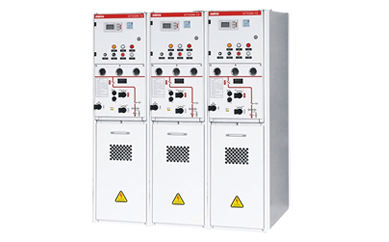

2. کلید عایق گاز (GIS)

با استفاده از گاز هگزا فلوراید گوگرد با خلوص بالا (SF6) به عنوان عایق و محیط خاموش کننده قوس، تمام اجزای زنده در کابینت پر از گاز آب بندی می شوند. مزایای اصلی آن عبارتند از کابینت فشرده، مساحت کف کوچک، عملکرد عایق پایدار، تحت تأثیر گرد و غبار خارجی، رطوبت و آب و هوای سخت، قابلیت اطمینان عملیات بسیار بالا و میزان شکست بسیار کم. معایب آن هزینه بالای تجهیزات، فرآیند تعمیر و نگهداری پیچیده و الزامات سختگیرانه در عملکرد آب بندی است. این عمدتا برای سناریوهای پیشرفته مانند پست های اصلی شهری، اتاق های ماشین بسته، شرایط کاری سخت و انتقال توان با چگالی بالا مناسب است.

V. خطاهای رایج و طرح‌های عیب‌یابی استاندارد شده کلید ولتاژ بالا

میزان خرابی کلی تابلو برق فشار قوی کم است، اما عملکرد طولانی مدت، فرسایش محیطی، عملکرد نامناسب و پیری اجزا می تواند باعث ایجاد خطاهای مختلفی شود. همراه با تجربه عملیات و تعمیر و نگهداری خط مقدم، این مقاله علل خطاهای با فرکانس بالا و راه حل های استاندارد شده را که برای بازرسی روزانه و کار تعمیر و نگهداری تجهیزات مناسب است، طبقه بندی می کند:

1. دستگیره عملیاتی را نمی توان قفل کرد: بیشتر در اثر زنگ زدگی، گیر کردن، کهنه شدن مکانیزم قفل داخلی یا عدم تطابق کلیدها ایجاد می شود. روش درمان: کلید عملیاتی ویژه را بررسی کنید، مکانیسم قفل را تمیز و پاکسازی کنید، گریس روان کننده مخصوص اضافه کنید و به طور مستقیم اجزای آسیب دیده را جایگزین کنید تا از عملکرد طبیعی قفل مکانیکی اطمینان حاصل کنید.

2. صدای غیر عادی داخل کابینت: علل اصلی لرزش الکترومغناطیسی ناشی از شل شدن پیچ های ثابت صفحه پارتیشن و تماس کابل ها با صفحه گلند است. روش درمان: پیچ های صفحه پارتیشن کابینت را کاملاً ببندید و برای رفع نویز ارتعاش تماس از درزگیر برای ثابت کردن رابط کابل استفاده کنید.

3. اتصالات سیم کشی بیش از حد گرم شده است: عمدتاً ناشی از شل شدن پیچ و مهره ها، عملیات اضافه بار طولانی مدت و مقاومت بیش از حد در تماس است. روش درمان: به شدت با توجه به جریان نامی تجهیزات کار کنید، تمام پیچ های سیم کشی را ببندید، و به موقع شینه ها و اتصالات کهنه و اکسید شده را تعویض کنید.

4. تست عایق غیرمجاز و خطاهای مکرر زمین: علل اصلی ترک خوردگی، مرطوب و آلوده بودن عایق ها هستند که منجر به کاهش قابل توجه عملکرد عایق می شود. روش درمان: عایق های آسیب دیده را تعویض کنید، اجزای عایق کابینت را با مواد تمیزکننده عایق مخصوص تمیز کنید و برای بازیابی عملکرد عایق، نواحی مرطوب را کاملا خشک کنید.

5. باز و بسته شدن غیرعادی کرکره های محافظ: تغییر شکل کرکره ها، نبود روغن در قطعات متحرک و گیرکردن وسایل مختلف منجر به باز و بسته نشدن عادی می شود. روش درمان: موارد مختلف را در قسمت های متحرک تمیز کنید، کرکره های تغییر شکل داده شده را اصلاح کنید، روغن روان کننده اضافه کنید و دقت باز و بسته شدن را تنظیم کنید.

6. خاموش شدن چراغ های نشانگر وضعیت: علل رایج عبارتند از آسیب لامپ، سوختگی فیوز/مقاومت، تماس ضعیف کلیدهای کمکی و خطاهای سوئیچ محدود. روش درمان: لامپ ها و فیوزهای آسیب دیده را تعویض کنید، کنتاکت های کلیدهای کمکی را تمیز کنید و وضعیت عملکرد قطع کننده مدار را در ترمینال بررسی کنید.

7. اختلال در عملکرد واحد کنترل: دلایل اصلی شل بودن پیچ بلوک ترمینال و تماس ضعیف دوشاخه کنترل است. روش درمان: تمام پیچ های ترمینال را ببندید، کانکتور کنترل را دوباره وصل کرده و قفل کنید تا از تماس پایدار خط اطمینان حاصل کنید.

VI. عملکردهای حفاظتی پنج اصلی کلید ولتاژ بالا (هسته ایمنی)

عملکرد قفل کننده پنج پیشگیری، طراحی ایمنی اصلی تابلو برق فشار قوی است که یک پیکربندی استاندارد اجباری در صنعت است. این می تواند به طور مکانیکی حوادث عمده برق ناشی از سوء عملکرد انسانی را از بین ببرد و ضمانت اصلی برای ایمنی عملیات ولتاژ بالا است:

1. از بسته شدن با بار جلوگیری کنید: پس از بسته شدن چرخشکن مدار در موقعیت تست، قفل مکانیکی چرخ دستی را قفل می کند که نمی توان آن را به حالت فعال فشار داد و تصادف بسته شدن با بار را از بین می برد.

2. از بسته شدن با خط ارت جلوگیری کنید: هنگامی که کلید ارت کابینت در حالت بسته قرار دارد، نمی توان مدار شکن را بسته و روشن کرد و از اتصال کوتاه و انفجار ناشی از انتقال اجباری برق بدون برداشتن خط ارت جلوگیری کرد.

3. از ورود تصادفی به بازه زنده جلوگیری کنید: هنگامی که کلید برق در حالت بسته و فعال است، درب عقب کابینت توسط قفل مکانیکی قفل شده و باز نمی شود و از ورود پرسنل به قسمت برق و برق گرفتگی جلوگیری می کند.

4. از آویزان شدن خط ارت با برق جلوگیری کنید: هنگامی که مدار شکن در حالت کارکرد بسته و زنده است، مکانیسم عملکرد کلید ارت قفل است و نمی توان آن را بست و ارت کرد و عیب اتصال کوتاه ناشی از آویزان شدن خط ارت با برق را از بین می برد.

5. از کشیدن چاقو با بار جلوگیری کنید: هنگامی که مدار شکن در حالت بسته با بار باشد، ترولی را نمی توان از وضعیت کار خارج کرد و باز کردن کلید ایزوله با بار ممنوع است.

VII. خلاصه اصلی متن کامل

تابلو برق فشار قوی مجموعه کامل اصلی تجهیزات توزیع برق برای سیستم های برق فشار قوی بالای 75 کیلو ولت است. با تکیه بر کار هماهنگ اجزای مدولار مانند کلیدهای مدار، ترانسفورماتورهای ابزار، رله ها و سیستم های ارتینگ، پنج عملکرد اصلی را ادغام می کند: توزیع انرژی الکتریکی، کنترل مدار، حفاظت از خطا، حفاظت ایمنی و نظارت در زمان واقعی. از نظر دسته بندی، عمدتاً به دو نوع تقسیم می شود: تابلو برق AIS عایق هوا با ساختار ساده و بهره برداری و نگهداری راحت و تابلو برق عایق گاز GIS با عملکرد پایدار و مناسب برای سناریوهای پیشرفته.

تجهیزات به طور کلی دارای ویژگی های نرخ خرابی کم، عمر طولانی و قابلیت اطمینان بالا هستند و برای مدت طولانی در حالت آماده به کار هستند. ضمانت ایمنی اصلی آن از طراحی استاندارد شده در هم قفل شدن پنج پیشگیری و مکانیزم های حفاظت از اضافه ولتاژ، اضافه بار و اتصال کوتاه است. خطاهای عملیات روزانه عمدتاً ناشی از پیری قطعات، نصب شل، فرسایش محیطی و عملکرد نامناسب است و احتمال خطا را می توان از طریق بازرسی منظم و بهره برداری و نگهداری استاندارد کاهش داد. در زمینه هایی مانند انتقال شبکه برق، توزیع برق صنعتی و توان انرژی های جدید، عملکرد پایدار تابلو برق فشار قوی پایه کلیدی برای عملکرد ایمن، کارآمد و مستمر کل سیستم قدرت است.

هشتم. پرسش‌های متداول با فرکانس بالا (کل صنعت)

Q1: تفاوت اصلی بین تابلو برق فشار قوی و تابلو برق ولتاژ پایین چیست؟

A1: تفاوت های هسته در ولتاژ نامی، سطح عایق و موقعیت عملکردی نهفته است. تابلو برق فشار قوی (≥75kV) دارای اطفاء قوس ولتاژ بالا، ظرفیت قطع اتصال کوتاه و حفاظت پنج پیشگیری است که برای انتقال خط اصلی استفاده می شود. تابلو برق ولتاژ پایین (≤1kV) فقط برای توزیع برق پایانه، با ساختار ساده و بدون حفاظت در برابر ولتاژ بالا استفاده می شود.

Q2: چگونه بین تابلو برق فشار قوی GIS و AIS انتخاب کنیم؟

A2: AIS را برای فضای باز معمولی، شرایط کاری خوب و بودجه محدود انتخاب کنید. GIS را برای مناطق مرکزی شهری، اتاق های ماشین بسته، شرایط سخت کاری و فضای محدود انتخاب کنید.

Q3: آیا تابلو برق فشار قوی را می توان مرتباً کار کرد؟

A3: خیر. قطع کننده های مدار ولتاژ بالا از عملیات حمل بار مکرر منع می شوند. فقط کنتاکتورهای ولتاژ پایین می توانند به طور مکرر مدارهای کمکی را روشن و خاموش کنند، در غیر این صورت پیری تجهیزات را تسریع کرده و خطرات پنهانی ایجاد می کند.

Q4: آیا عملکرد پنج پیشگیری از تابلو برق فشار قوی می تواند به صورت دستی آزاد شود؟

A4: انتشار آن بدون اجازه اکیداً ممنوع است. فقط پرسنل حرفه ای بهره برداری و تعمیر و نگهداری می توانند در حین تعمیر و نگهداری و پس از انجام اقدامات حفاظتی ایمنی، قفل آن را طبق مشخصات به طور موقت باز کنند و باید بلافاصله پس از عملیات بازیابی شود.

Q5: خطرات اصلی و اصول درمان اتصالات سوئیچ که بیش از حد گرم شده اند چیست؟

A5: خطرات شامل تسریع پیری قطعات، ایجاد اتصال کوتاه و حتی آتش‌سوزی است. اصول درمان: بار را بررسی کنید، مفاصل را ببندید، اجزای قدیمی را جایگزین کنید و اضافه بار را از بین ببرید.

Q6: آیا در صورت وجود صدای غیرعادی در داخل تابلو برق فشار قوی، برای تعمیر و نگهداری باید خاموش شود؟

A6: بله. صدای غیرعادی هشدار اولیه ناهنجاری تجهیزات است. اگر برای مدت طولانی کنترل نشود، باعث ایراد می شود. برای بررسی و رفع خطرات پنهان قبل از شروع مجدد عملیات، باید فورا خاموش شود.

Q7: چه شاخص هایی باید روزانه برای تابلوهای عایق گاز SF6 شناسایی شوند؟

A7: به طور منظم گاز SF6 (فشار، خلوص، میکروآب) و هوابندی کابینت را تشخیص دهید و عملکرد عایق و انعطاف پذیری عملکرد مکانیکی را بررسی کنید.
