ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ

فناوری ریخته گری رزین اپوکسی در طراحی ترانسفورماتورهای ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ متحول شده است و به آنها عایق، استحکام مکانیکی و مقاومت محیطی عالی می بخشد. به ویژه به دلیل قابلیت اطمینان و دقت آن در کاربردهای تک فاز شناخته شده است. طراحی فشرده و بدون نیاز به تعمیر و نگهداری آن را برای نصب در داخل و خارج در صنایع مختلف مناسب می کند.

از نیروگاه‌ها گرفته تا تأسیسات صنعتی و ساختمان‌های تجاری، ترانسفورماتورهای ولتاژ ما ابزارهای ضروری برای مدیریت انرژی و حفاظت از سیستم هستند. توانایی آنها در حفظ دقت در شرایط عملیاتی مختلف، آنها را به انتخابی ارجح برای مهندسان و تکنسین های سیستم ولتاژ متوسط ​​تبدیل می کند.

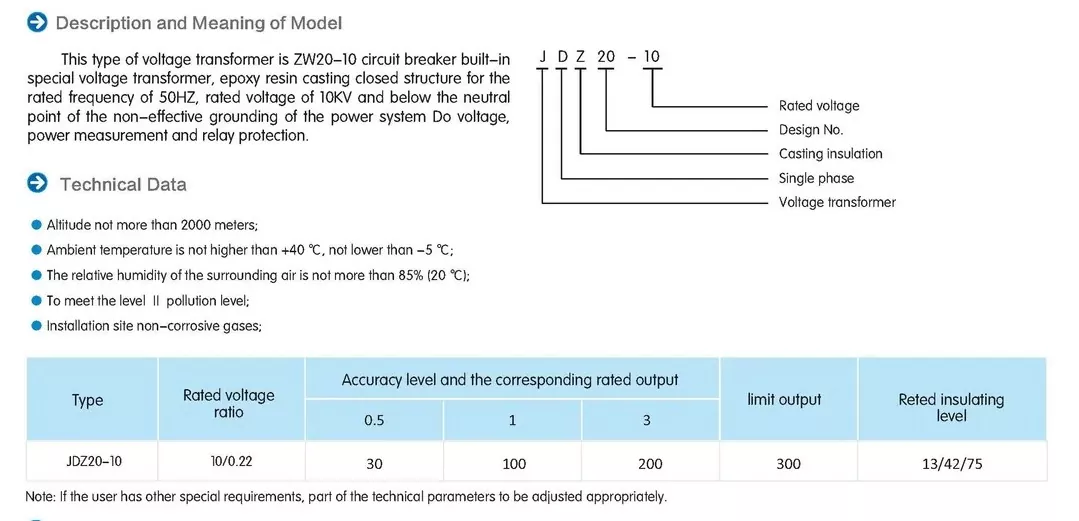

مشخصات

ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ چیست؟

ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ یک ترانسفورماتور ابزار دقیق است که به طور خاص برای اندازه گیری ولتاژ و حفاظت در سیستم های قدرت الکتریکی طراحی شده است. این دستگاه بر اساس اصل القای الکترومغناطیسی برای تبدیل ولتاژهای اولیه بالا به ولتاژهای ثانویه پایین استاندارد، معمولاً 110 ولت یا 100/√3 ولت، مناسب برای اتصال به ابزار اندازه گیری، رله های حفاظتی و تجهیزات کنترل عمل می کند.

ساختار هسته ترانسفورماتور دارای ورقه های فولادی سیلیکونی با عیار بالا است که با سیم پیچ های مسی دقیق پیچیده شده اند که همگی در رزین اپوکسی فرموله شده ویژه محصور شده اند. این فرآیند ریخته‌گری یک ساختار یکپارچه ایجاد می‌کند که استحکام دی الکتریک استثنایی را فراهم می‌کند و در عین حال حباب‌های هوا را که می‌تواند منجر به تخلیه جزئی شود، حذف می‌کند. نام JDZ به پیکربندی تک فاز آن اشاره دارد، با ترانسفورماتور ولتاژ "J"، "D" نشان دهنده تک فاز، و "Z" نشان دهنده فناوری ریخته گری رزین اپوکسی است.

ویژگی های عملیاتی کلیدی شامل یک کلاس دقت تعریف شده (معمولاً 0.2، 0.5، یا 1.0)، رتبه بندی های عملکرد حرارتی مشخص، و انطباق با استانداردهای بین المللی مانند IEC 60044-2 است. این دستگاه نسبت های تبدیل خطی را در محدوده ولتاژ طراحی شده خود حفظ می کند و دقت اندازه گیری را حتی در هنگام نوسانات سیستم تضمین می کند. طراحی آن شامل موانع و بهینه‌سازی فاصله خزشی برای جلوگیری از ردیابی سطح، به ویژه در محیط‌های مرطوب یا آلوده است.

محفظه ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ چندین عملکرد حیاتی را انجام می دهد: محافظت مکانیکی از سیم پیچ ها، ایجاد یک مانع ضد رطوبت و توزیع تنش های الکتریکی به طور مساوی در سراسر ساختار. این منجر به یک ترانسفورماتور با قابلیت مقاومت در برابر اتصال کوتاه و مقاومت در برابر عوامل محیطی در مقایسه با طرح‌های معمولی پر از روغن یا نوع خشک می‌شود.

ویژگی های کلیدی

ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ دارای چندین ویژگی متمایز است که آن را از ترانسفورماتورهای ولتاژ معمولی متمایز می کند. طراحی آن بر قابلیت اطمینان، دقت و عملکرد بلندمدت در محیط‌های الکتریکی سخت متمرکز است.

سیستم کپسوله سازی رزین اپوکسی نشان دهنده مهم ترین پیشرفت تکنولوژیکی ترانسفورماتور است. این ترکیب فرموله شده خاص خواص دی الکتریک استثنایی را با قدرت دی الکتریک معمولی بیش از 20 کیلو ولت بر میلی متر ارائه می دهد. فرآیند ریخته‌گری غوطه‌ور شدن کامل تمام اجزای فعال را تضمین می‌کند و یک سیستم عایق خالی ایجاد می‌کند که از فعالیت تخلیه جزئی حتی در شرایط کار مداوم در ولتاژ نامی جلوگیری می‌کند. فرمول رزین شامل تثبیت کننده های UV برای کاربردهای خارج از منزل است که با وجود قرار گرفتن طولانی مدت در معرض نور خورشید، یکپارچگی عایق را حفظ می کند.

استحکام مکانیکی یکی دیگر از ویژگی های بارز طراحی JDZ است. رزین اپوکسی یک محفظه سفت و سخت و مقاوم در برابر ضربه تشکیل می دهد که از اجزای داخلی در برابر لرزش، استرس مکانیکی و ضربه تصادفی محافظت می کند. این ساختار نیاز به محفظه های محافظ خارجی را در بسیاری از کاربردها از بین می برد و ردپای کلی نصب را کاهش می دهد. ویژگی‌های ذاتی این ماده در برابر شعله، الزامات ایمنی دقیق در برابر آتش را بدون نیاز به پوشش‌های ضد حریق اضافی برآورده می‌کند.

ویژگی های عملکرد الکتریکی شامل تلفات مغناطیسی کم به دلیل هسته های فولادی سیلیکونی دانه گرا با کیفیت بالا و سیم پیچ های مسی دقیق است. این ترانسفورماتور ویژگی های پاسخ فرکانسی عالی را نشان می دهد و دقت را در محدوده فرکانس وسیعی از 15 هرتز تا 100 هرتز حفظ می کند. عملکرد حرارتی آن عملکرد پایدار را در محدوده دمایی -40 تا +70 درجه سانتیگراد تضمین می کند، با ضرایب دما که به دقت در طراحی جبران می شود تا دقت اندازه گیری حفظ شود.

این ترانسفورماتور از تکنیک های درجه بندی میدان پیشرفته در طراحی ترمینال خود استفاده می کند و از الکترودهای تعبیه شده و خطوط تنش زدایی برای مدیریت توزیع میدان الکتریکی استفاده می کند. این از تخلیه کرونا در نقاط ولتاژ بالا جلوگیری می کند و قابلیت اطمینان طولانی مدت را افزایش می دهد. تمام قطعات زنده کاملاً محصور می‌شوند و اتصالات ولتاژ بالا را حذف می‌کنند و ایمنی عملیاتی را به طور قابل توجهی بهبود می‌بخشند.

برنامه های کاربردی

ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ به دلیل ویژگی های عملکردی همه کاره و ساختار قوی، کاربرد گسترده ای در بخش های مختلف صنعت برق پیدا می کند.

در تاسیسات تولید برق، این ترانسفورماتورها نقش مهمی در اندازه‌گیری خروجی ژنراتور، هماهنگ‌سازی شبکه و سیستم‌های حفاظتی دارند. آنها سیگنال های ولتاژ دقیقی را برای سیستم های کنترل توربین، تجهیزات تحریک و دستگاه های تصحیح ضریب توان ارائه می دهند. طراحی جمع و جور آنها امکان نصب در محفظه های تابلو برق با محدودیت فضا را در نزدیکی ژنراتورها یا ترانسفورماتورهای افزایش می دهد.

شبکه‌های انتقال و توزیع از ترانسفورماتورهای JDZ برای اندازه‌گیری درآمد در پست‌ها، نقاط نظارت فیدر و سایت‌های اتصال تولید پراکنده استفاده می‌کنند. آنها اندازه گیری دقیق ولتاژ را برای سیستم های SCADA، الگوریتم های تشخیص عیب و تجهیزات تنظیم خودکار ولتاژ امکان پذیر می کنند. ساختار رزین اپوکسی به ویژه در سیستم های توزیع زیرزمینی که مقاومت در برابر رطوبت بسیار مهم است، ارزشمند است.

کارخانه های صنعتی از این ترانسفورماتورها برای سیستم های کنترل فرآیند، نظارت بر کیفیت توان و حفاظت از تجهیزات استفاده می کنند. صنایع سنگین مانند کارخانه‌های فولاد، کارخانه‌های ذوب آلومینیوم و کارخانه‌های شیمیایی از مقاومت ارتعاشی و مصونیت JDZ در برابر محیط‌های گرد و غبار رسانا بهره می‌برند. ترانسفورماتورها به طور یکپارچه با بانک های خازن برای اصلاح ضریب توان و بانک های فیلتر هارمونیک برای بهبود کیفیت توان یکپارچه می شوند.

سیستم‌های الکتریکی ساختمان‌های تجاری از ترانسفورماتورهای JDZ برای اندازه‌گیری خدمات اصلی، زیرمتر مستاجر و نظارت بر سیستم برق اضطراری استفاده می‌کنند. خواص ضد شعله آنها آنها را برای نصب در اتاق های برق بدون اقدامات حفاظتی اضافی در برابر آتش مناسب می کند. مراکز داده به ویژه دقت و قابلیت اطمینان خود را برای نظارت بر مصرف برق و کنترل سیستم UPS ارزش می‌گذارند.

تاسیسات انرژی های تجدیدپذیر، از جمله مزارع خورشیدی و نیروگاه های بادی، از این ترانسفورماتورها برای اندازه گیری و حفاظت از اتصال به شبکه استفاده می کنند. تحمل دمای گسترده آنها برای نصب در فضای باز در شرایط مختلف آب و هوایی مناسب است، در حالی که مقاومت آنها در برابر اسپری نمک آنها را برای کاربردهای مزرعه بادی ساحلی مناسب می کند.

مزایای استفاده از رزین اپوکسی در ترانسفورماتورهای ولتاژ

استفاده از رزین اپوکسی در ترانسفورماتورهای ولتاژ تک فاز JDZ مزایای فنی و عملیاتی بی‌شماری را نسبت به روش‌های عایق سنتی ارائه می‌کند و آن را به عنوان گزینه ترجیحی برای کاربردهای الکتریکی مدرن معرفی می‌کند.

خواص دی الکتریک برتر رزین اپوکسی عملکرد عایق استثنایی را ارائه می دهد، با استحکام دی الکتریک معمولاً 5-10 برابر بیشتر از مواد عایق معمولی. این امکان طراحی ترانسفورماتورهای فشرده تر را بدون به خطر انداختن الزامات ترخیص الکتریکی فراهم می کند. ماهیت همگن رزین ریخته گری، رابط بین مواد عایق مختلف را حذف می کند و از نقاط ضعف دی الکتریک که می تواند منجر به خرابی زودرس شود، جلوگیری می کند.

مقاومت در برابر رطوبت رزین اپوکسی نشان دهنده بهبود قابل توجهی نسبت به سیستم های عایق کاغذ-روغن یا لاک الکل است. بر خلاف مواد مبتنی بر سلولز که رطوبت را در طول زمان جذب می کنند، اپوکسی یک مانع نفوذ ناپذیر را تشکیل می دهد که مقاومت عایق ثابت را در طول عمر ترانسفورماتور حفظ می کند. این ویژگی در محیط‌های مرطوب یا برنامه‌هایی که در معرض تراکم دوره‌ای قرار دارند بسیار ارزشمند است.

پایداری مکانیکی یکی دیگر از مزایای کلیدی است، با رزین پخته شده یک ماتریس سفت و سخت که تمام اجزای داخلی را بی حرکت می کند. این مانع از حرکت سیم پیچ در طول رویدادهای اتصال کوتاه می شود که یک حالت خرابی رایج در طراحی های معمولی است. این کپسوله همچنین در برابر گرد و غبار، مواد شیمیایی و جوهای خورنده که می تواند سایر سیستم های عایق را تخریب کند، محافظت می کند.

مزایای عملکرد حرارتی شامل اتلاف گرما بهتر در مقایسه با واحدهای پر از روغن و تحمل چرخه حرارتی برتر در مقابل طرح‌های نوع خشک است. ضریب انبساط حرارتی رزین اپوکسی را می توان طوری مهندسی کرد که با هادی های تعبیه شده مطابقت داشته باشد و استرس حرارتی را در طول تغییرات بار به حداقل برساند. این منجر به بهبود پایداری طولانی مدت پارامترهای الکتریکی می شود.

از دیدگاه تعمیر و نگهداری، ترانسفورماتور ولتاژ ریخته گری رزین اپوکسی تک فاز JDZ عملاً نیازی به تعمیر و نگهداری معمولی ندارد و نیاز به آزمایش دوره ای روغن، روش های خشک کردن یا اندازه گیری مقاومت عایق را از بین می برد. ساختار مهر و موم شده از ورود آلودگی جلوگیری می کند و ویژگی های عملکردی ثابت را در طول چندین دهه خدمات حفظ می کند.

مزایای زیست محیطی شامل عدم وجود روغن عایق قابل اشتعال، کاهش خطرات آتش سوزی و حذف خطرات احتمالی آلودگی خاک است. فرمولاسیون های اپوکسی مدرن با مقررات زیست محیطی سختگیرانه در مورد ترکیبات آلی فرار و محتوای مواد خطرناک مطابقت دارند.
