مدار شکن کشوی جهانی هوشمند

Ceho یک تولید کننده مدار شکن کشوی جهانی هوشمند چین است. این قطع کننده مدار از نوع کشو جهانی یک قطع کننده مدار جریان بالا (ACB) است که کنترل هوشمند، ظرفیت شکست بالا و طراحی مدولار را یکپارچه می کند. برای شبکه های توزیع برق AC 50Hz/60Hz با ولتاژ نامی 400V~690V و جریان های نامی 630A~7500A مناسب است. برنامه های کاربردی شامل تنظیمات صنعتی، تجاری، ساختمان های هوشمند و مرکز داده، فعال کردن توزیع برق، حفاظت از خطوط و نظارت از راه دور است.

ارسال استعلام

توضیحات محصول

Ceho یکی از پیشروترین تولید کنندگان کلیدهای مدار شکن کشوی جهانی است. این مدار شکن کشو دارای طراحی از نوع کشو با مزایای زیر است:

نشانگر سه موقعیت: به وضوح سه موقعیت را نشان می دهد - "اتصال"، "تست" و "ایزوله" - تعمیر و نگهداری و آزمایش را تسهیل می کند.

تعویض آسان: بدنه قطع کننده مدار را می توان برای تعویض سریع بیرون کشید و زمان قطع برق را کاهش داد. مدار شکن مجهز به اینترلاک مکانیکی برای جلوگیری از عملکرد نادرست و تضمین ایمنی شخصی است.

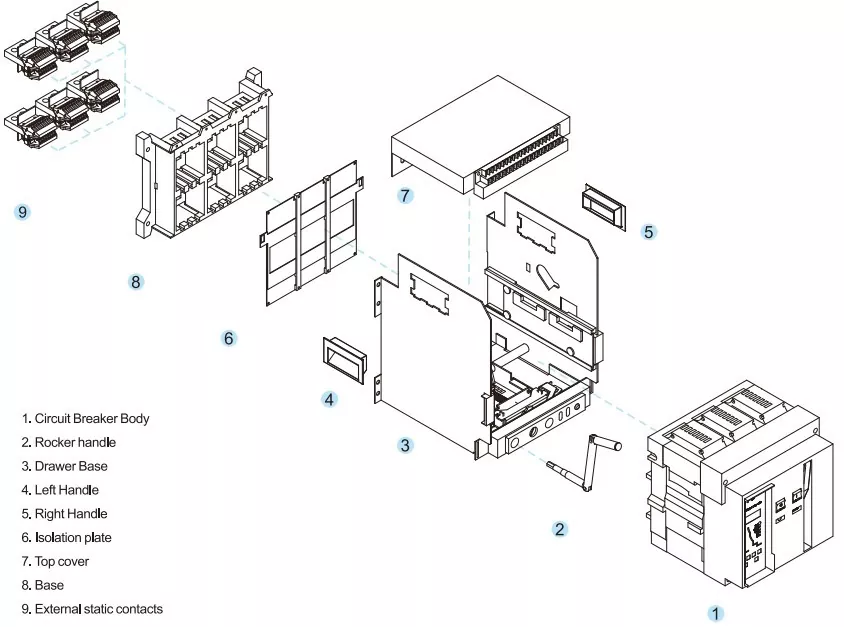

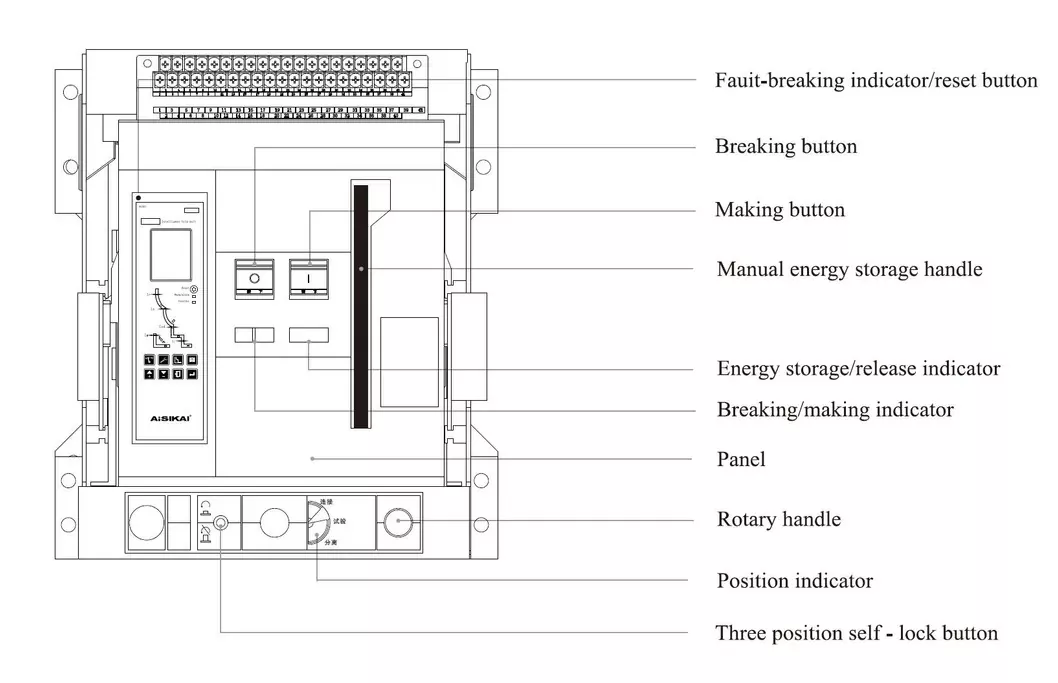

نمای کلی ساختار

پارامتر فنی
مدل	جریان رتبه بندی فریم Inm A	جریان نامی در A	ولتاژ مقاومت در برابر ضربه نامی Uimmp kV	دارای رتبه Ue V	اتصال کوتاه حد نامی ظرفیت شکستن ICU O-co است		ظرفیت قطع اتصال کوتاه سرویس رتبه بندی شده آی سی های o-co-co-co		دارای رتبه مقاومت در مدت کوتاه Icw KA (1s) فعلی تاخیر 0.4s o-co		افت توان (In) W
					400 ولت	660/690 ولت	400 ولت	660/690 ولت	400 ولت	660/690 ولت	ثابت شد	بیرون کشیدن
ASKW1-2000	2000	630	12	AC 50 هرتز /60 هرتز 400 ولت 690 ولت	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. فاصله قوس صفر است. 2. در این شکل، ظرفیت شکست ورودی بالایی و ورودی پایینی یکسان است.

نمودار ابعاد
Inm	یک میلی متر	b mm	سانتی متر
2000-3P/4P	306	173	346
2500 (اقتصادی) -3P/4P	306	173	346
2500 (نوع توزیع برق مسکونی) -3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

ویژگی های عملکردی هوشمند

واحد سفر هوشمند: سری شکن های مدار کشوی هوشمند جهانی دارای عملکردهای حفاظتی متعددی از جمله اضافه بار، اتصال کوتاه، ولتاژ پایین و خطای زمین است که از تنظیمات قابل تنظیم و حفاظت انتخابی پشتیبانی می کند.

نظارت از راه دور: کنترل‌کننده نوع H از ارتباطات راه دور پشتیبانی می‌کند، تله‌متری، سیگنال‌دهی از راه دور و کنترل از راه دور را فعال می‌کند و با شبکه‌های هوشمند و سیستم‌های اتوماسیون ساختمان سازگار می‌شود.

نمایش وضعیت: برخی از مدل ها مجهز به صفحه نمایش LCD هستند که پارامترهای عملیاتی بلادرنگ مانند جریان، ولتاژ، توان و سوابق خطا را نمایش می دهد.

ضبط و تشخیص خطا: علل خاموش شدن، زمان ها و مقادیر فعلی را برای تجزیه و تحلیل و نگهداری آسان ثبت می کند.
