راهنمای سریع: تفاوت های کلیدی و راهنمای انتخاب برای ترانسفورماتورهای نوع خشک در مقابل ترانسفورماتورهای غوطه ور در روغن

2026-03-21 0 برای من پیام بگذارید

راهنمای سریع: تفاوت های کلیدی و راهنمای انتخاب برای ترانسفورماتورهای نوع خشک در مقابل ترانسفورماتورهای غوطه ور در روغن

همانطور که توسعه سیستم های قدرت جدید شتاب می گیرد، ترانسفورماتورهای توزیع - به عنوان تجهیزات حیاتی برای تبدیل انرژی - نقش حیاتی در تعیین ایمنی، کارایی انرژی و هزینه های عملیاتی و نگهداری ایفا می کنند. بازار فعلی تحت سلطه دو دسته اصلی است: ترانسفورماتورهای نوع خشک و ترانسفورماتورهای غوطه ور در روغن. این دو نوع از نظر عایق کاری و سرمایش، ایمنی و عملکرد زیست محیطی، سناریوهای قابل اجرا و کارایی هزینه به طور قابل توجهی با هم تفاوت دارند. مطابق با استاندارد اجباری بهره وری انرژی GB 20052-2024، این مقاله تجزیه و تحلیل جامعی از تفاوت های بین این دو نوع تجهیزات ارائه می دهد و مرجع معتبری برای انتخاب مهندسی ارائه می دهد.

I. تفاوت های اساسی اصلی: تفاوت در عایق کاری و روش های خنک کننده

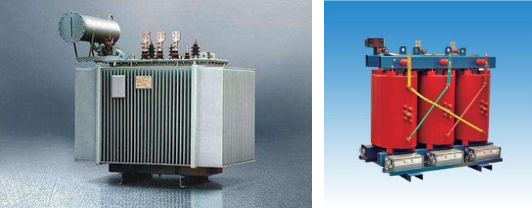

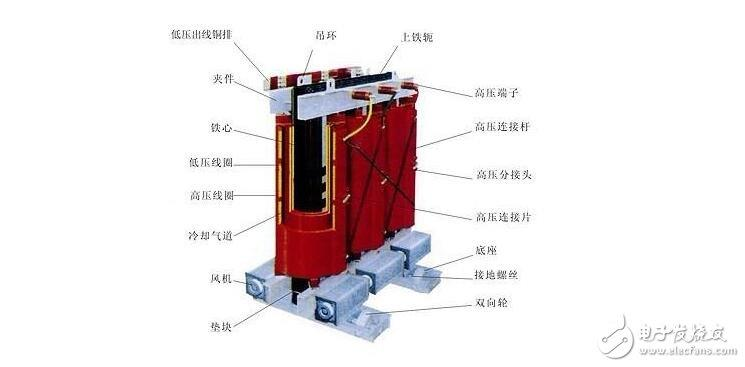

ترانسفورماتورهای نوع خشک از هوا به عنوان محیط خنک کننده استفاده می کنند. سیم‌پیچ‌ها با استفاده از ریخته‌گری خلاء رزین اپوکسی یا اشباع کاغذ Nomex عایق‌بندی می‌شوند و نیاز به محیط مایع را از بین می‌برند. آنها ساختار ساده ای دارند و خطر نشتی ندارند. ترانسفورماتورهای غوطه ور در روغن از روغن عایق به عنوان محیط خنک کننده و عایق استفاده می کنند. هسته و سیم پیچ ها در مخزن روغن غوطه ور می شوند و برای اتلاف گرما به گردش روغن تکیه می کنند. این فناوری بالغ است و طیف وسیع تری از ظرفیت ها را ارائه می دهد. این تفاوت اساسی در طراحی، واگرایی جامع بین این دو را از نظر ایمنی، اثرات زیست محیطی، و بهره برداری و نگهداری مشخص می کند.

II. مقایسه در شش بعد کلیدی

مورد مقایسه	ترانسفورماتور نوع خشک	ترانسفورماتور غوطه ور در روغن
1. ایمنی و حفاظت از محیط زیست	ضد آتش، ضد انفجار و بدون آلودگی. مطابق با استانداردهای عایق کلاس F/H. بدون خطر نشت روغن یا احتراق. مطابق با کد آتش نشانی GB50016 است. ایده آل برای مناطق پرجمعیت و فضاهای زیرزمینی.	خطر نشت روغن و آتش سوزی. به مخازن نفت و تاسیسات آتش نشانی نیاز دارد. نشت روغن معدنی ممکن است منابع آب و خاک را آلوده کند، مشروط به قوانین زیست محیطی سختگیرانه.
2. سناریوهای کاربردی	برای مکان های سرپوشیده با ایمنی بالا مانند مجتمع های تجاری، مراکز داده، بیمارستان ها، مدارس، متروها و زیرزمین های ساختمان های بلند ترجیح داده می شود. ظرفیت واحد واحد عمدتاً زیر 2500 کیلو ولت آمپر است.	عمدتاً در پست‌های فضای باز، پارک‌های صنعتی، ایستگاه‌های تقویت‌کننده باد و خورشیدی و منبع تغذیه متمرکز با ظرفیت بالا استفاده می‌شود. می تواند نیازهای قدرت فوق العاده بالا را پوشش دهد.
3. نصب و نگهداری	اندازه کوچک، نصب انعطاف پذیر، بدون نیاز به تعمیر و نگهداری یا کم نگهداری. فقط نیاز به حذف منظم گرد و غبار و کنترل دما دارد. زمان تعمیر و نگهداری کوتاه خاموش بدون ایجاد اختلال در تولید.	نیاز به آزمایش منظم نمونه روغن، پر کردن روغن و رسیدگی به نشت دارد. حجم کار تعمیر و نگهداری سنگین؛ تعویض روغن هر 5-8 سال یکبار لازم است. هزینه نگهداری بالا در هر واحد
4. هزینه و اقتصاد	هزینه خرید اولیه 15٪ - 20٪ بیشتر است، اما هزینه تعمیر و نگهداری چرخه عمر پایین تر است، که عملکرد هزینه طولانی مدت عالی را ارائه می دهد.	سرمایه گذاری اولیه 30٪ -50٪ کمتر است، با صرفه جویی برجسته در سناریوهای با ظرفیت بالا، اما هزینه های عملیاتی و انطباق بالاتر.
5. بهره وری انرژی و از دست دادن	با بهره وری انرژی سطح 1/2 GB 20052-2024 مطابقت دارد. تلفات بدون بار کمتر، صرفه جویی در مصرف انرژی در شرایط بار سبک.	با بهره وری انرژی سطح 1/2 GB 20052-2024 مطابقت دارد. عملکرد بهتر از دست دادن بار، مناسب تر برای عملیات مداوم سنگین.
6. سازگاری با محیط	مقاومت ضعیف در برابر رطوبت و گرد و غبار؛ نیاز به حفاظت بیشتر در محیط های با رطوبت بالا و خورنده دارد.	ساختار مهر و موم شده پایدار، سازگاری قوی تر با محیط های خشن در فضای باز، با مقاومت عالی در برابر آب و هوا.

III. اجرای مقررات جدید: انتخاب تجهیزات باید مطابق با استانداردها باشد

GB 20052-2024، یک استاندارد ملی اجباری برای ترانسفورماتورهای قدرت که از فوریه 2025 اجرا می شود، درجه های بهره وری انرژی و برنامه های حذف تدریجی را مشخص می کند. انتخاب مدل های کم بازده در پروژه های ساختمانی جدید اکیداً ممنوع است و تجهیزات پر مصرف انرژی موجود باید به تدریج حذف شوند. برای توزیع نیروی داخل ساختمان در ساختمان های عمرانی، مطابق با مقررات اجباری GB 51348-2019، ترانسفورماتورهای عایق مایع نوع خشک یا غیر قابل اشتعال باید انتخاب شوند.

IV. توصیه های انتخاب: تطبیق دقیق بر اساس سناریوهای کاربردی

نوع خشک را انتخاب کنید: محیط‌های سرپوشیده، مناطق با اشغال بالا، الزامات سختگیرانه ایمنی در برابر آتش، فضای محدود، نوسانات بار سبک، و تمرکز بر حفاظت از محیط زیست و نگهداری کم.

غوطه ور در روغن را انتخاب کنید: برای استفاده در فضای باز، بارهای متمرکز با ظرفیت زیاد، بارهای سنگین مداوم، محیط های سخت و موقعیت هایی که هزینه های اولیه پایین را در اولویت قرار می دهند.

V. روندهای صنعت

با توجه به اهداف ایمنی و کم کربن، نرخ نفوذ ترانسفورماتورهای نوع خشک همچنان در شبکه‌های توزیع شهری، مراکز داده و بخش‌های زیرساخت جدید افزایش می‌یابد. ترانسفورماتورهای غوطه ور در روغن، با استفاده از ظرفیت زیاد و مقرون به صرفه بودن، همچنان در انتقال و تبدیل نیرو در فضای باز و همچنین کاربردهای انرژی صنعتی غالب باقی می مانند. این دو نوع تجهیزات متقابل نیستند. بلکه در سناریوهای مختلف مکمل یکدیگر هستند و با هم کار می کنند تا از عملکرد ایمن و کارآمد شبکه های برق مدرن پشتیبانی کنند.

سازندگان تجهیزات برق توصیه می کنند که انتخاب باید بین ایمنی، بهره وری انرژی، بهره برداری و نگهداری و انطباق با مقررات تعادل ایجاد کند. برای جلوگیری از افزایش هزینه ها، خطرات ایمنی و خطرات انطباق ناشی از انتخاب نادرست، تصمیمات باید به طور جامع و با در نظر گرفتن ویژگی های بار، محیط های نصب و چرخه های بودجه اتخاذ شوند.
